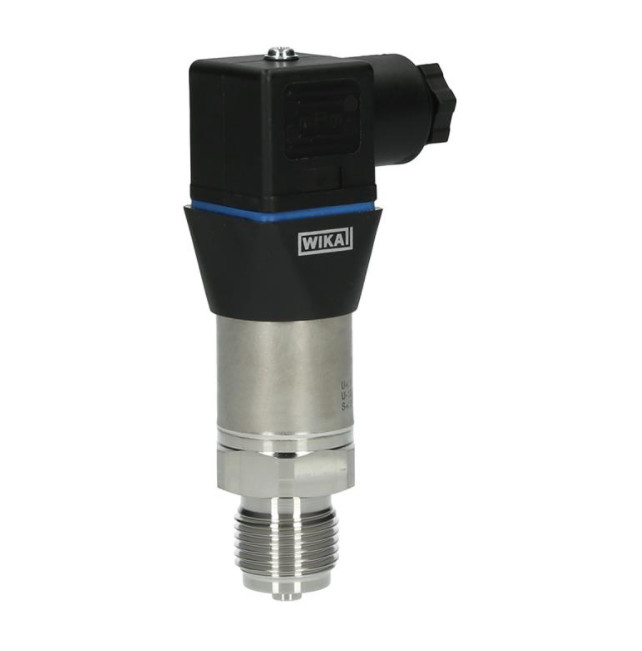

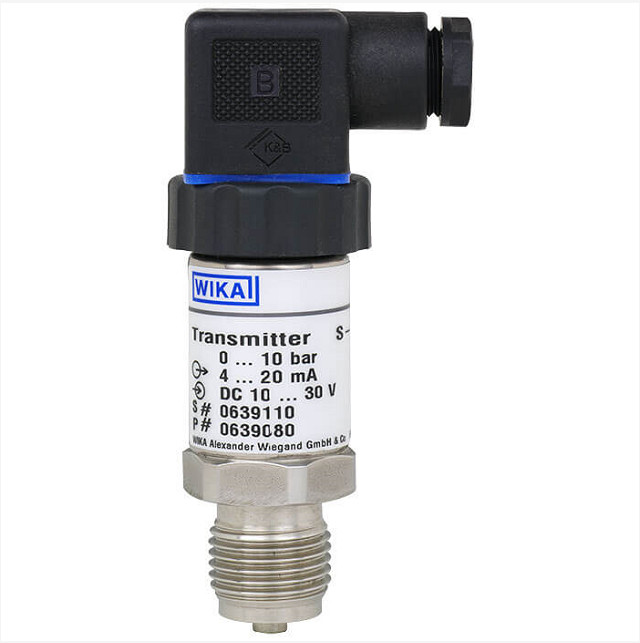

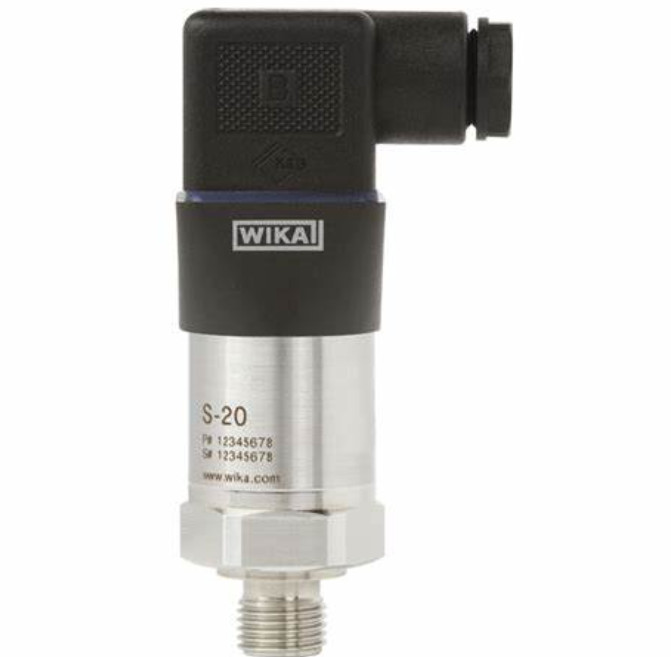

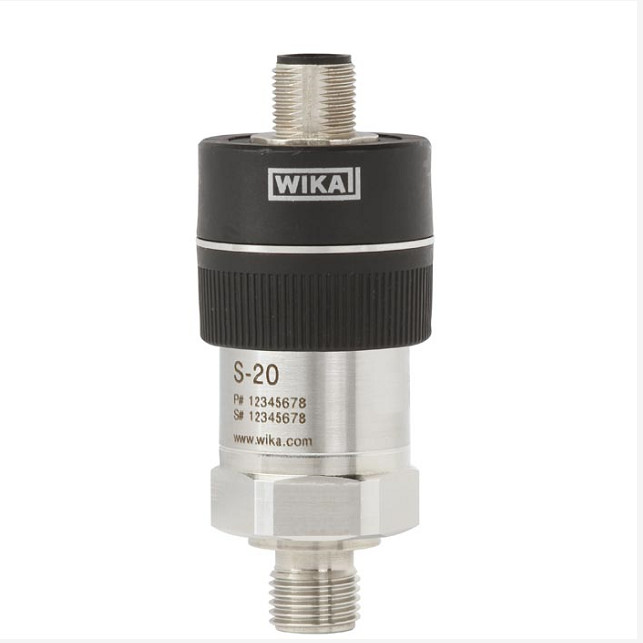

सामान्य औद्योगिक अनुप्रयोगों के लिए उच्च गुणवत्ता वाले WIKA S-20 दबाव ट्रांसमीटर दबाव सेंसर

उत्पाद वर्णन

सामान्य औद्योगिक अनुप्रयोगों के लिए S-20 दबाव कनवर्टर उच्च माप आवश्यकताओं वाले उपयोगकर्ताओं के लिए आदर्श समाधान है।उच्च सटीकता के साथ, ट्रांसमीटर न केवल ऊबड़-खाबड़ है, बल्कि विभिन्न प्रकार के अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए विभिन्न संस्करणों में भी उपलब्ध है।

मॉडल S-20 ट्रांसमीटरों से उपलब्ध हैं..0.04 एमपी..60 एमपीए की विभिन्न माप रेंज सभी सामान्य दबाव इकाइयों का समर्थन करती हैं।यह ट्रांसमीटर सभी मानक औद्योगिक आउटपुट संकेतों का समर्थन करता है और अंतरराष्ट्रीय प्रक्रिया कनेक्टर और विभिन्न विद्युत इंटरफेस से लैस है, जिससे उपयोगकर्ता विभिन्न माप श्रेणियों में से चुन सकते हैं।इसके अलावा, मॉडल ट्रांसमीटर विभिन्न सटीकता स्तर, विस्तारित तापमान सीमा और कस्टम पिन असाइनमेंट जैसे विकल्प प्रदान करता है।

S-20 प्रेशर ट्रांसमीटर असाधारण गुणवत्ता का एक टिकाऊ डिज़ाइन है जो इसे सबसे कठिन पर्यावरणीय परिस्थितियों में भी कार्य करने में सक्षम बनाता है।इस प्रकार का ट्रांसमीटर सभी अनुप्रयोगों की आवश्यकताओं को पूरा कर सकता है, चाहे वह बाहरी कम तापमान की स्थिति हो, यांत्रिक निर्माण गंभीर सदमे और कंपन वातावरण, या रासायनिक उद्योग संक्षारक मीडिया हो।

अनुप्रयोग

• महत्वपूर्ण औद्योगिक अनुप्रयोग
• अनुसंधान और विकास में अनुप्रयोगों की मांग
• प्रक्रिया उद्योग में कठोर वातावरण

विनिर्देश

विशेष लक्षण

• मापने की सीमा 0 ... 0.4 से 0 ... 1,600 बार
• अवधि के 0.125% तक गैर-रैखिकता
• विभिन्न आउटपुट सिग्नल, जैसे 4 ... 20 एमए, डीसी 0 ... 10 वी, डीसी 1 ... 5 वी और अन्य
• बाजार-मानक विद्युत कनेक्शन, उदाहरण के लिए डीआईएन 175301-803 एक कोणीय कनेक्टर
• आम अंतरराष्ट्रीय प्रक्रिया कनेक्शन

अधिक दबाव सीमा

ओवरप्रेशर सीमा उपयोग किए गए सेंसर तत्व पर आधारित है।चयनित प्रक्रिया कनेक्शन और सीलिंग के आधार पर, अत्यधिक दबाव सुरक्षा में प्रतिबंधों का परिणाम हो सकता है।उच्च दबाव सीमा के परिणामस्वरूप उच्च तापमान त्रुटि होगी।

बढ़ते स्थिति से संबंध

मापने की सीमा <1 बार (15 साई) के लिए, 0.15% तक की अतिरिक्त शून्य ऑफसेट लागू होती है।

गैर repeatability

±0.1% अवधि

तापमान हिस्टैरिसीस

0.1% अवधि> 80 डिग्री सेल्सियस (176 डिग्री फ़ारेनहाइट) पर

दीर्घकालिक बहाव (प्रति आईईसी 61298-2)

±0.1% अवधि

± ± 0.2% अवधि (विशेष माप श्रेणियों और मापने वाली श्रेणियों के साथ <1 बार (15 पीएसआई))।

तापमान त्रुटि (अंशांकन तापमान 15 ... 25 डिग्री सेल्सियस (59 ... 77 डिग्री फारेनहाइट) के लिए)

मापने की सीमा <1 बार (15 साई) के लिए, विशेष माप रेंज और बढ़े हुए ओवरप्रेशर सीमा वाले उपकरण संबंधित तापमान त्रुटि में 0.5% स्पैन की वृद्धि करते हैं।

बढ़ते स्थिति: नीचे की ओर दबाव कनेक्शन के साथ लंबवत बढ़ते स्थिति में कैलिब्रेटेड।
