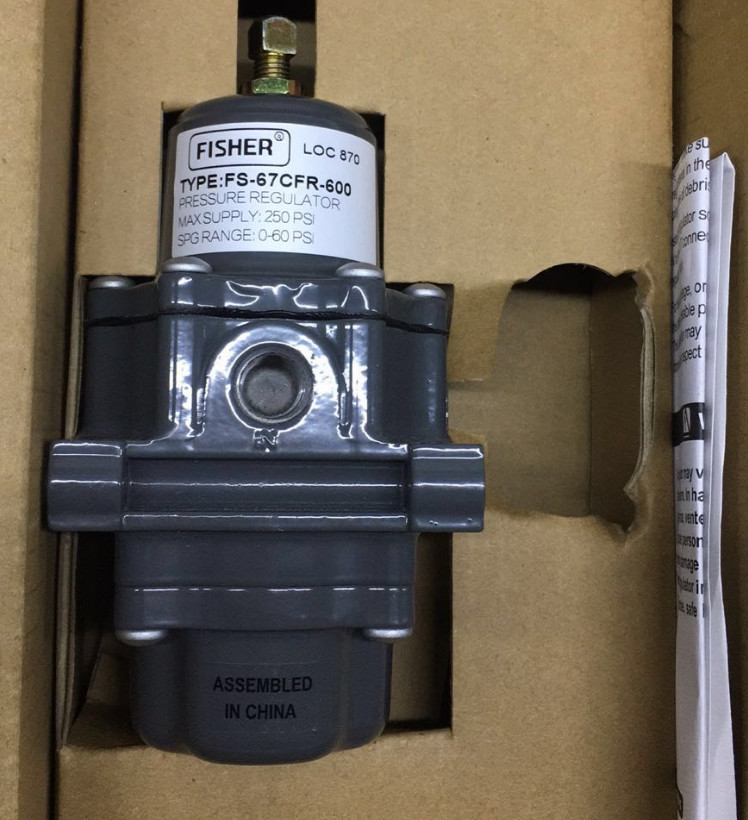

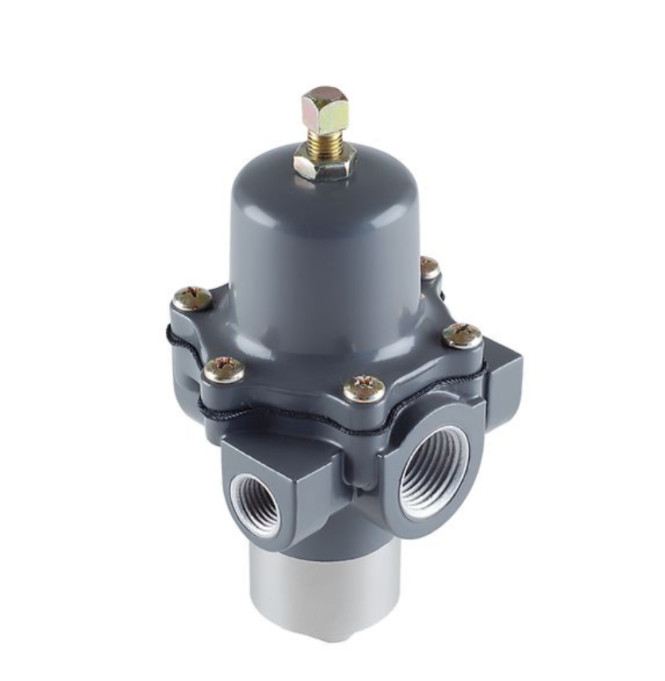

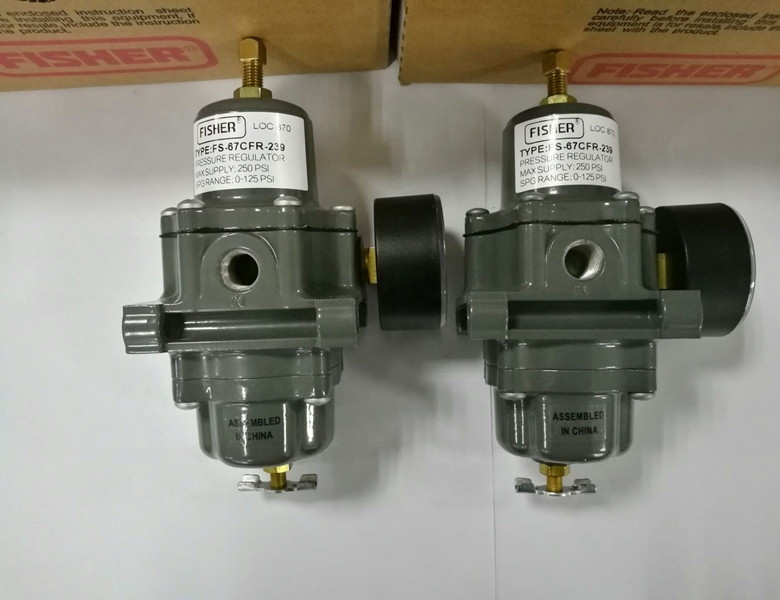

एमर्सन फिशर गैस दबाव नियामक आंतरिक 67CFR-239 250 PSI स्टॉक

फिशर 67सीएफआर-239 प्रत्यक्ष संचालित नियामकों और फिल्टर नियामकों का उपयोग आमतौर पर निरंतर नियंत्रित प्रदान करने के लिए किया जाता है,वायवीय और विद्युत वायवीय नियंत्रकों और अन्य उपकरणों के लिए कम दबावये अधिकांश वायु या गैस अनुप्रयोगों के लिए उपयुक्त हैं। अन्य अनुप्रयोगों में वायु चक, वायु जेट और स्प्रे बंदूकों को कम दबाव प्रदान करना शामिल है।



संचालन का सिद्धांत

निचले भाग में दबाव डायाफ्राम के निचले भाग में आंतरिक रूप से दर्ज किया जाता है।

दबाव सेट दबाव के बराबर या उससे अधिक है, वाल्व प्लग को छेद के खिलाफ रखा जाता है और नियामक के माध्यम से कोई प्रवाह नहीं होता है।निचले प्रवाह में दबाव में थोड़ी गिरावट आती है जिससे वसंत का विस्तार होता है,



स्टेम को नीचे ले जाने और वाल्व प्लग को ओरिफिस से दूर करने से नियामक के माध्यम से प्रवाह की अनुमति मिलती है।







कनेक्शन समाप्त करें 1/4" एनपीटी

अधिकतम इनलेट दबाव 250 पीसीजी / 17.2 बार

वसंत श्रेणी 0-125 पीएसआई/ 0-8.6 बार

दबाव पंजीकरण आंतरिक

स्मार्ट ब्लीड चेक वाल्व सेट बिंदु 6 पीएसआई / 0.41 बार अंतर

उपलब्ध विन्यास

फिशर 67सीएफआर फिल्टर नियामक में एक आंतरिक राहत वाल्व होता है जिसमें किसी भी प्रकार की लीक के बिना विश्वसनीय शटऑफ के लिए एक नरम सीट होती है।

शरीर का आकार और अंत कनेक्शन शैली

1/4" एनपीटी



अधिकतम इनलेट दबाव (बॉडी रेटिंग)

250 पीसीजी / 17.2 बार

स्प्रिंग/आउटलेट दबाव

0-125 पीएसआई/0-8.6बार



दबाव पंजीकरण

आंतरिक



तापमान क्षमता

नाइट्रिल (एनबीआर) के साथः

मानक बोल्टिंगः -20 से 180°F / -29 से 82°C

गेज के साथः -40 से 180°F / -40 से 82°C



प्रकार 67सीएफआर फिल्टर नियामक

• स्मार्ट ब्लीड आंतरिक चेक वाल्व

• मैन्युअल या स्वचालित निकासी के साथ बड़ा ड्रिपवेल

प्रकार 67सीएफआर फिल्टर नियामक

• स्टेनलेस स्टील के निकास वाल्व
