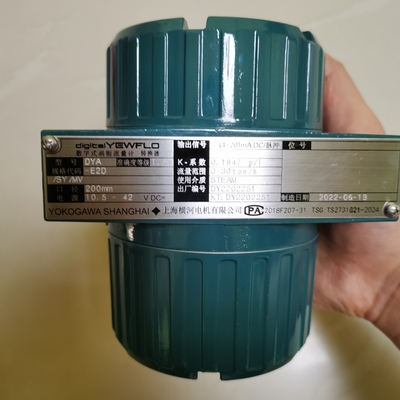

digitalYEWFLO भंवर प्रवाहमापी मानक प्रकार तरल, गैस और भाप की प्रवाह दर को माप सकता है।
चलती भागों के साथ एक सरल और मजबूत संरचना उच्च विश्वसनीयता और स्थायित्व प्रदान करती है, और अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करती है।

अनुप्रयोगों की एक विस्तृत श्रृंखला में इस्तेमाल किया जा सकता है

यह तरल, गैस और भाप की प्रवाह दर को माप सकता है।
पाइपिंग पर इंस्टालेशन आसान है क्योंकि केवल दो अपस्ट्रीम और डाउनस्ट्रीम कनेक्शन हैं।
सेंसर आवृत्ति का पता लगाता है, और शून्य प्रवाह दर पर यह आवृत्ति शून्य को आउटपुट करता है।इसलिए, कोई शून्य समायोजन की आवश्यकता नहीं है।

सहनशीलता

सरल डिजाइन और निर्माण के माध्यम से स्थायित्व।

निर्दिष्टीकरण / कार्य

विस्तृत विनिर्देशों के लिए डाउनलोड टैब के अंतर्गत स्थित सामान्य विशिष्टता पत्रक देखें।

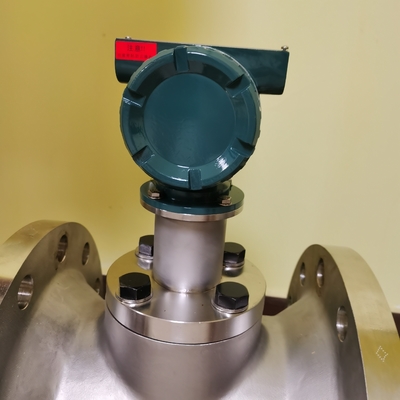

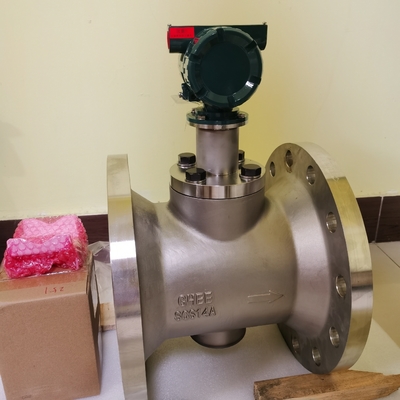

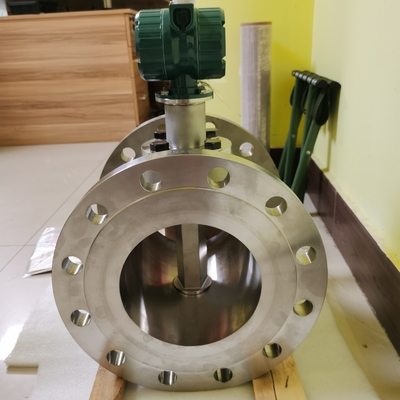

digitalYEWFLO भंवर प्रवाहमापी कम बोर प्रकार एक भंवर प्रवाहमापी है जिसमें भंवर प्रवाहमापी और रेड्यूसर (कमी पाइप और विस्तार पाइप) के मुख्य शरीर को एक कास्टिंग में एकीकृत किया जाता है।
मौसम के आधार पर प्रवाह दर में बड़े उतार-चढ़ाव वाली लाइनों के लिए उपयुक्त, जैसे भाप आपूर्ति लाइनें।
चूंकि रेड्यूसर और भंवर फ्लोमीटर एकीकृत हैं, इसलिए सीधे पाइप की लंबाई हासिल करने के लिए एक रेड्यूसर और एक छोटा पाइप तैयार करना आवश्यक नहीं है।
यह न केवल स्थापना को सरल करता है और लागत को कम करता है, बल्कि कनेक्शन बिंदुओं की संख्या को कम करके सुरक्षा में भी सुधार करता है।

सरल इंस्ट्रुमेंटेशन का एहसास

भंवर प्रवाहमापी अनुप्रयोग के एक उदाहरण के रूप में, कम प्रवाह को मापने के लिए एक रेड्यूसर का उपयोग किया जा सकता है।
इस मामले में, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, यह न केवल कमी पाइप और विस्तार पाइप को जोड़ने के लिए आवश्यक है, बल्कि सीधे पाइप की लंबाई को क्रमशः ऊपर और नीचे की ओर सुरक्षित करने के लिए छोटे पाइपों को जोड़ने के लिए भी आवश्यक है।नतीजतन, न केवल स्थापना प्रक्रिया जटिल और कठिन है, बल्कि स्थापना लागत भी बढ़ जाती है।इसके अलावा, छह कनेक्शन के साथ, द्रव रिसाव का खतरा बढ़ जाता है।

रिड्यूस्ड बोर टाइप में कंसेंट्रिक रेड्यूसर होता है।इसलिए, न केवल कमी पाइप और विस्तार पाइप को स्थापित करने की आवश्यकता है, बल्कि सीधे पाइप की लंबाई हासिल करने के लिए छोटी पाइप भी स्थापित करने की आवश्यकता नहीं है।
इसके अलावा, कनेक्शन की कम संख्या द्रव रिसाव और स्थापना लागत के जोखिम को कम करती है।
माप की निचली सीमा मान को 2 से 3 गुना तक बढ़ाया जाता है, और कम प्रवाह दर को पाइप व्यास आकार के प्रवाहमापी से मापा जा सकता है।

प्रवाह के उतार-चढ़ाव की मात्रा के अनुसार दो छिद्र प्लेटों को बदलने वाली लाइन को रिड्यूस्ड बोर टाइप को स्थापित करके बदलने की आवश्यकता नहीं है।
उन लाइनों के लिए जिन्हें वार्षिक या दीर्घकालिक प्रवाह नियंत्रण की आवश्यकता होती है, परिवर्तन करते समय लाइन को रोकने की कोई आवश्यकता नहीं है।उच्च तापमान और उच्च दबाव वाले तरल पदार्थ के अलावा, जो भंवर फ्लोमीटर मूल रूप से अच्छा है, कंपन प्रतिरोध और आत्म-निदान एसएसपी फ़ंक्शन का उपयोग करके डिजिटलवाईईडब्ल्यूएफएलओ भंवर फ्लोमीटर के लिए अद्वितीय है, विभिन्न कार्यों का उपयोग करके प्रवाह नियंत्रण की गुणवत्ता को उन्नत किया जाता है।

दो लाइनअप

रिड्यूस्ड बोर टाइप दो रिड्यूसर विनिर्देशों (/R1 और /R2) में उपलब्ध है ताकि इसे एप्लिकेशन के आधार पर उपयोग किया जा सके।
निकला हुआ किनारा पाइपिंग के नाममात्र व्यास की तुलना में पता लगाने वाले हिस्से का नाममात्र व्यास / R1 के लिए 1 आकार नीचे और / R2 के लिए 2 आकार कम हो जाता है।
निकला हुआ किनारा पाइपिंग के नाममात्र व्यास और डिटेक्टर के नाममात्र व्यास के बीच संबंध नीचे दिखाया गया है।

कम किए गए बोर प्रकार कम प्रवाह दरों पर स्थिर प्रवाह माप में योगदान करते हैं जिन्हें मानक प्रकारों के साथ मापना मुश्किल होता है।
मानक प्रकार और दो रेड्यूसर विनिर्देशों के लिए मापने योग्य प्रवाह दर सीमा का एक उदाहरण नीचे दिखाया गया है।

मानक प्रकार में, मापने योग्य प्रवाह दर सीमा 74 से 1,876 किग्रा / घंटा है, जो आदर्श है जब मापी जाने वाली प्रवाह दर सीमा चौड़ी है।
यदि आप 74 किग्रा/घंटा से कम प्रवाह को मापना चाहते हैं, तो रिड्यूस्ड बोर टाइप R2 उपयुक्त है।
इसके अलावा, यदि आप प्रवाह को मानक प्रकार के साथ-साथ 74 किग्रा / घंटा के तहत कम प्रवाह दर क्षेत्र को मापना चाहते हैं, तो कम बोर प्रकार आर 1 विनिर्देश उपयुक्त है।

बहु-चर प्रकार के साथ संयोजन संभव

रिड्यूस्ड बोर टाइप को मल्टी वेरिएबल टाइप के साथ जोड़ा जा सकता है।
बहु-चर प्रकार के साथ संयोजन कम प्रवाह दर के लिए तापमान माप और तापमान सुधार को सक्षम बनाता है।
कम प्रवाह दर पर भी, संतृप्त भाप का द्रव्यमान प्रवाह दर एक इकाई के साथ सीधे उत्पादन किया जा सकता है।

उच्च तापमान संस्करण के साथ संयोजन संभव है

कम किए गए बोर प्रकार को उच्च तापमान संस्करण के साथ जोड़ा जा सकता है।
उच्च तापमान संस्करण के साथ संयोजन सामान्य 250 डिग्री सेल्सियस से 450 डिग्री सेल्सियस तक लागू द्रव तापमान की ऊपरी सीमा बढ़ाता है।
कम प्रवाह दर पर भी, उच्च तापमान द्रव की प्रवाह दर को मापना संभव है।

सहनशीलता

सरल डिजाइन और निर्माण के माध्यम से स्थायित्व।

निर्दिष्टीकरण / कार्य

विस्तृत विनिर्देशों के लिए डाउनलोड टैब के अंतर्गत स्थित सामान्य विशिष्टता पत्रक देखें।
