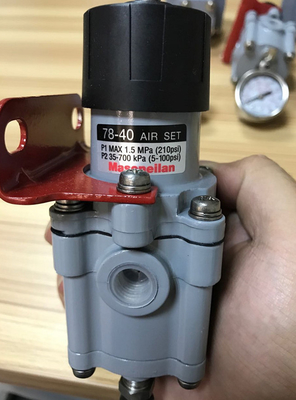

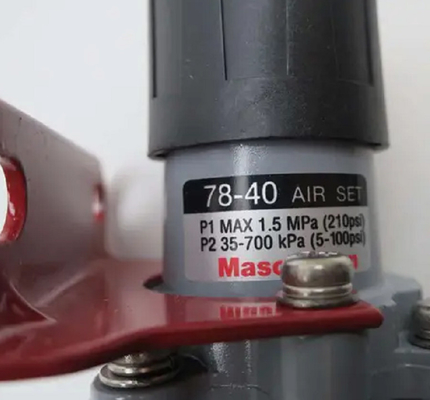

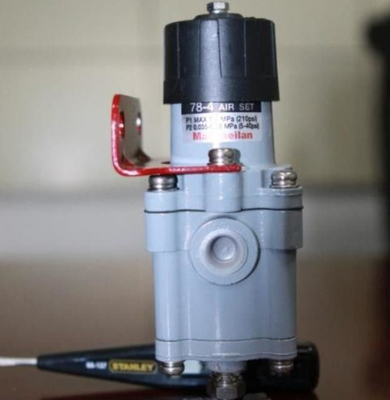

मूल मेसोनिलान 78-40 फिल्टर नियामक दबाव रेंज 5 - 100psi

मेसोनिलान 78-40 फिल्टर नियामक दबाव रेंज 5-100psi

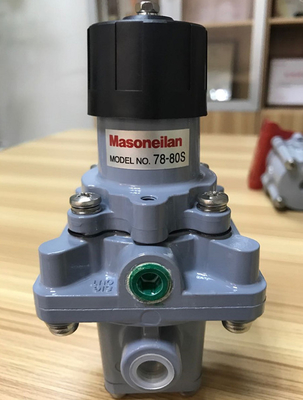

78 सीरीज के दबाव नियामक कॉम्पैक्ट, हल्के, उच्च प्रदर्शन वाले दबाव कम करने वाले वाल्व हैं।वे मुख्य रूप से प्रक्रिया नियंत्रण उपकरण जैसे कि वर्तमान से वायवीय ट्रांसड्यूसर और नियंत्रण वाल्व पोजिशनिंग के लिए हवा का एक स्थिर स्रोत प्रदान करने के लिए उपयोग किया जाता है

संचालन का सिद्धांत

दबाव सेटिंग बटन के घूर्णन डायफ्राम प्लेट के खिलाफ रेंज वसंत को संपीड़ित करता है, मुख्य आपूर्ति वाल्व खोलता है।यह aspirator के माध्यम से बहता है और डायाफ्राम के निचले हिस्से पर कार्य करता है, जिससे यह ऊपर की ओर बढ़ता है जब तक कि यह रेंज स्प्रिंग के बल को संतुलित नहीं करता है। यह संतुलित स्थिति आपूर्ति दबाव और आउटपुट भार में परिवर्तन के साथ स्थिर आउटपुट दबाव बनाए रखती है।यदि आउटपुट दबाव सेट दबाव से ऊपर बढ़ जाता है, रिलीफ वाल्व खुलता है और वायुमंडल में अतिरिक्त दबाव बहता है। यदि गंदगी या अन्य विदेशी पदार्थ इनलेट वाल्व सीट के नीचे जमा हो जाते हैं जिसके परिणामस्वरूप आउटलेट दबाव बढ़ जाता है,डायफ्राम पर अतिरिक्त दबाव के कारण राहत वाल्व खुल जाएगा, राहत वाल्व सीट और स्प्रिंग केस वेंट के माध्यम से वायुमंडल में अतिरिक्त हवा को मुक्त करता है।
