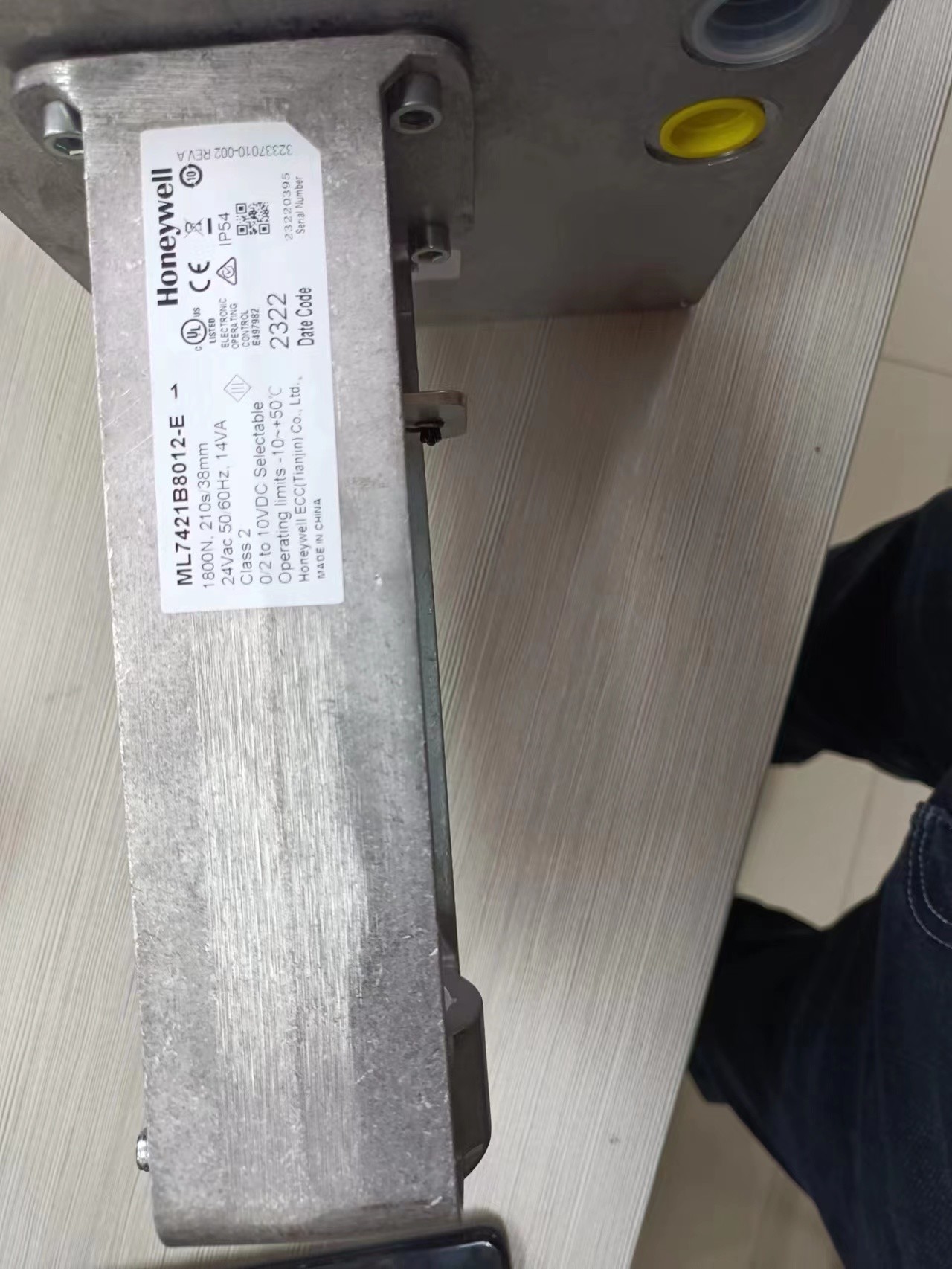

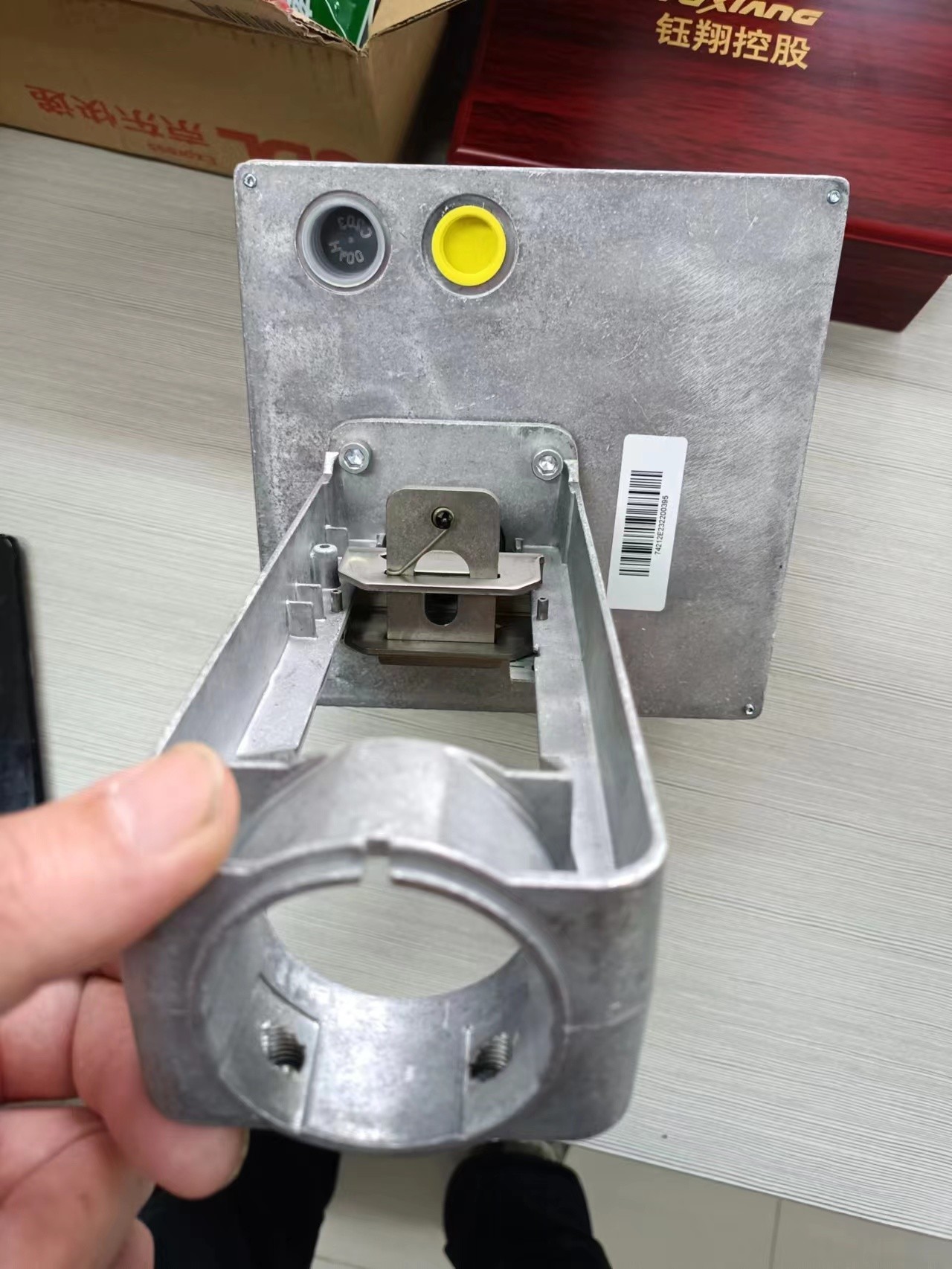

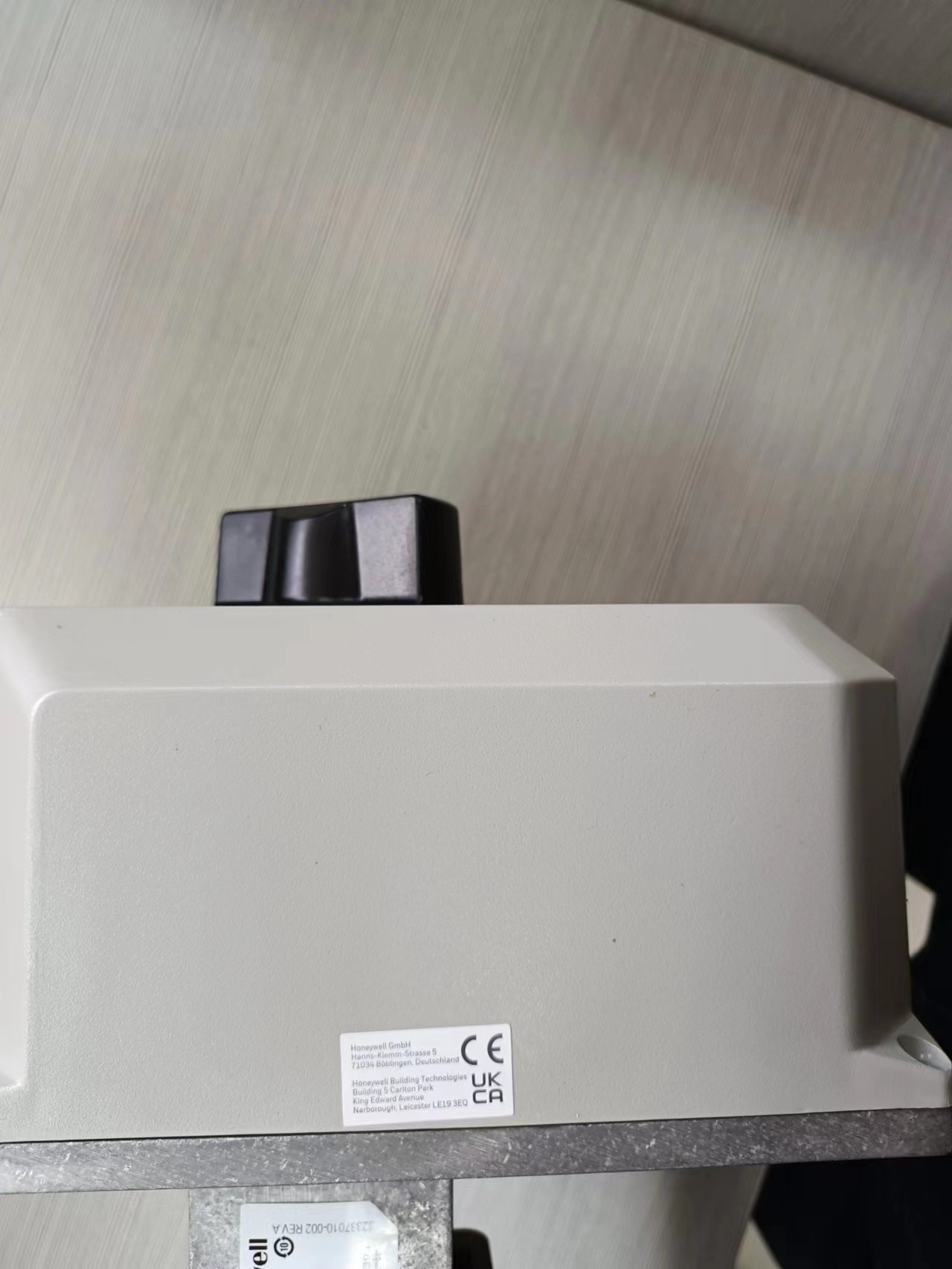

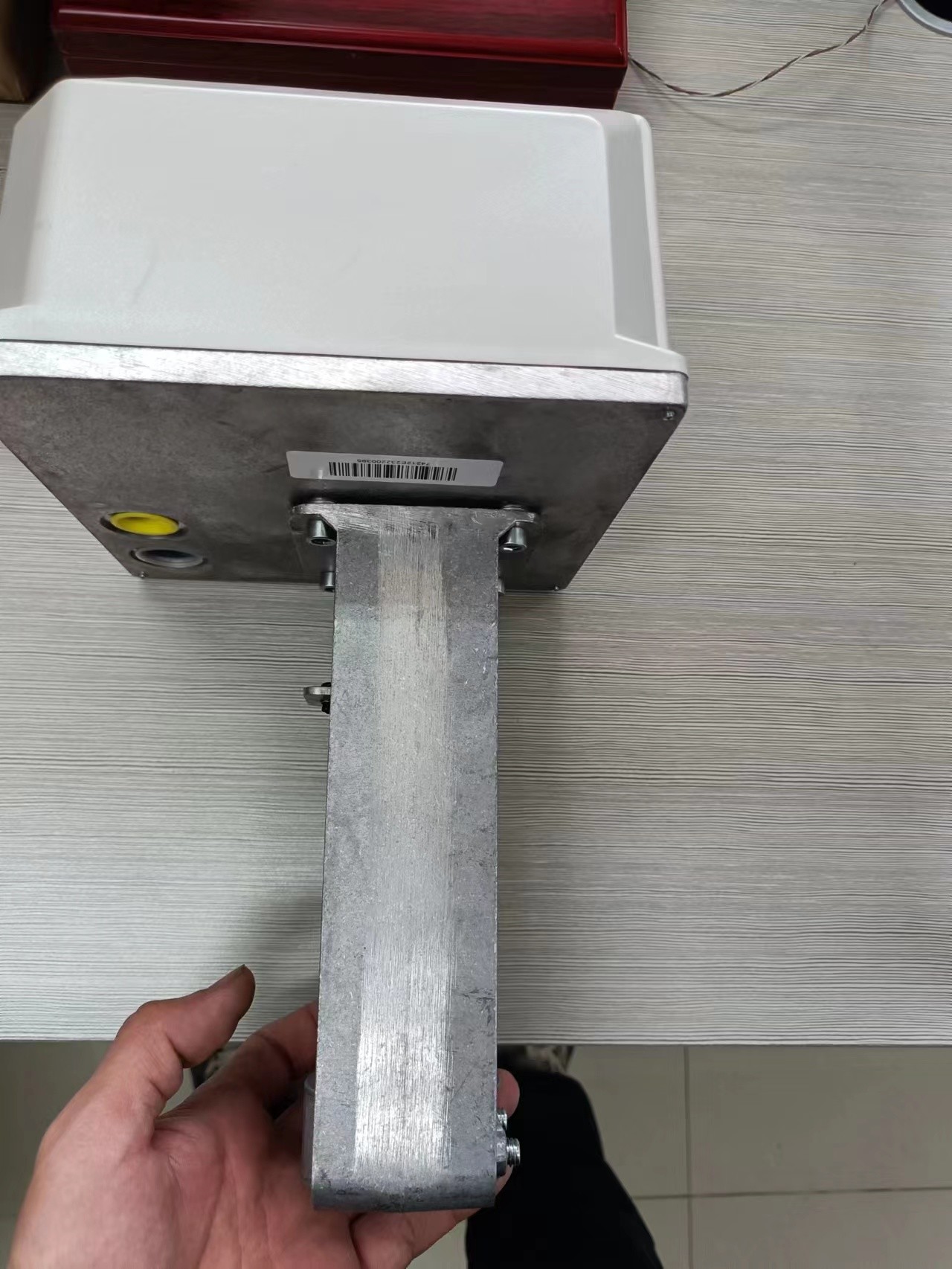

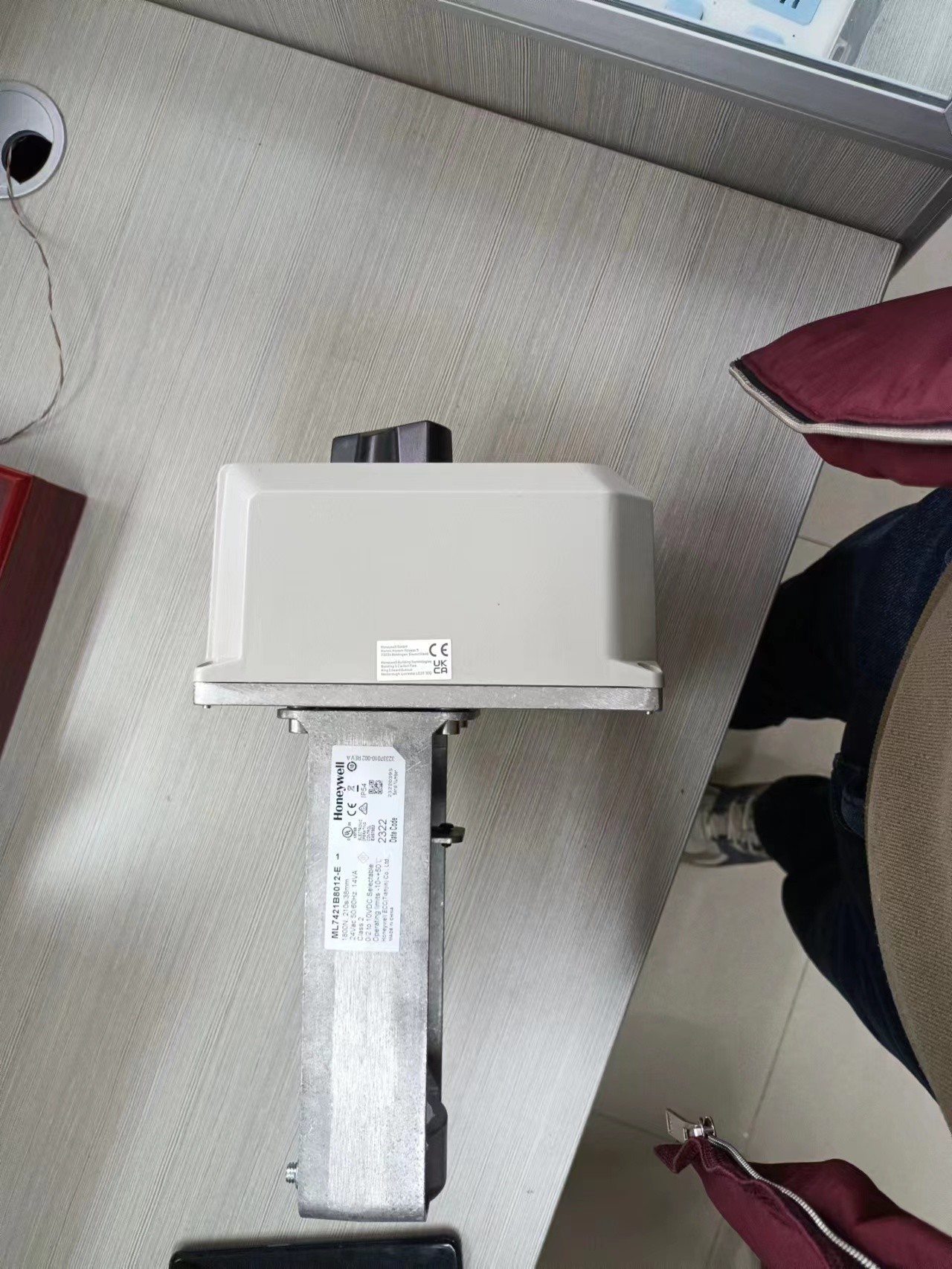

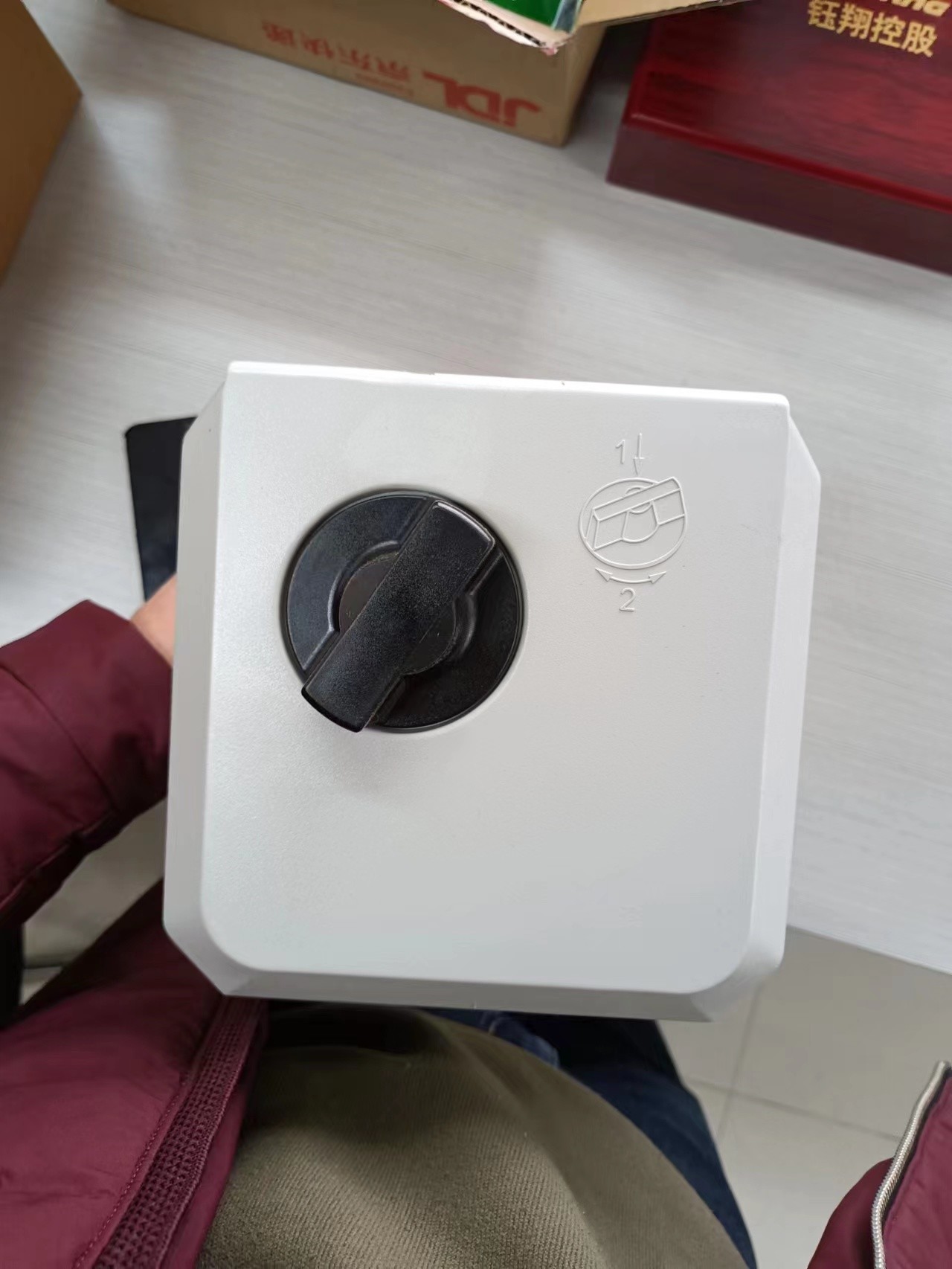

हनीवेल ML7421B8012-E स्टॉक में इलेक्ट्रिक लाइनर वाल्व एक्ट्यूएटर

आउटपुट सिग्नल फीडबैक (F) एक एनालॉग आउटपुट सिग्नल (2 से 10 वीडीसी) जो एक्चुएटर स्टेम की वास्तविक स्थिति का प्रतिनिधित्व करता है, टर्मिनल एफ पर उपलब्ध है।इसका उपयोग तने की स्थिति के दूरस्थ संकेत के लिए किया जा सकता है. जब एक्ट्यूएटर स्टैम पूरी तरह से बढ़ाया जाता है, तो आउटपुट सिग्नल 10 वीडीसी होता है। जब एक्ट्यूएटर की क्रिया को W3 या W4 का उपयोग करके उलट दिया जाता है, तो सिग्नल का आउटपुट नहीं बदलता है।जो mA-स्थिति पर सेट है, कार्रवाई की दिशा देखें. एक्ट्यूएटर ओवरराइड कन्वर्टर आउटपुट सिग्नल ओवरराइड स्थिति का उपयोग फ्रीज सुरक्षा या इसी तरह के अनुप्रयोगों में किया जा सकता है। यह एक्ट्यूएटर को एक अंत स्थिति में मजबूर करता है,नियंत्रण संकेत को ओवरराइड करनाइस कार्य को करने के लिए, 24 वैक कॉमन (या T2) को या तो टर्मिनल O1 या O2 से कनेक्ट करें। टर्मिनल O1 से कनेक्ट करने से एक्ट्यूएटर स्टेम पूरी तरह से बढ़ जाता है।O2 के लिए कनेक्ट पूरी तरह से actuator स्टेम वापस खींचता हैजब ओवरराइड सिग्नल टर्मिनल O1 या O2 पर लगाया जाता है तो नियंत्रण सिग्नल को अनदेखा कर दिया जाता है। यह ओवरराइड स्विच या रिले के साथ प्राप्त किया जा सकता है, चित्र 9 देखें। चित्र 9।निर्दिष्ट स्थिति में एक्ट्यूएटर को चलाने के लिए ओवरराइडिंग कंट्रोल सिग्नल के लिए कनेक्शन. चेकआउट ML7421 इलेक्ट्रिक लाइनर वाल्व एक्ट्यूएटर को सीधे या कंट्रोलर का उपयोग करके चेकआउट किया जा सकता है।वाल्व की स्थिति की जाँच करें और सुनिश्चित करें कि 24 वैक सही ढंग से actuator पर लागू किया जाता है. 3. आवश्यक दिशा में वाल्व को स्थानांतरित करने के लिए उचित लीडवायर पर नियंत्रण संकेत लागू करें. 4. यदि एक्ट्यूएटर नहीं चलता है, तो सुनिश्चित करें कि एक्ट्यूएटर ठीक से स्थापित है. 5.यदि एक्ट्यूएटर सही ढंग से स्थापित है और काम नहीं करता है, एक्ट्यूएटर को बदलें. डायरेक्ट चेकआउट नियंत्रक चेकआउट 1. नियंत्रक के सेटपॉइंट को सेट करें वाल्व को खोलने या बंद करने के लिए कॉल करने के लिए। एक्ट्यूएटर का निरीक्षण करें। 2. यदि वाल्व बंद है,यह खोलने के लिए शुरू करना चाहिए. 3. यदि वाल्व बंद रहता है, तो सेटपॉइंट को खुले सेटिंग की ओर आगे ले जाएं. 4. यदि वाल्व नहीं चलता है, तो एक्ट्यूएटर पावर इनपुट में 24 वैक की जांच करें. 5.यदि 24 वैक मौजूद है और एक्ट्यूएटर काम नहीं करता है6. यदि वायरिंग सही है, 24 वैक बिजली इनपुट टर्मिनलों पर मौजूद है, और
