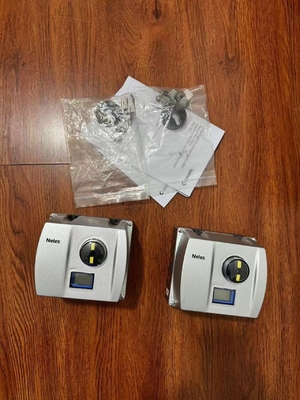

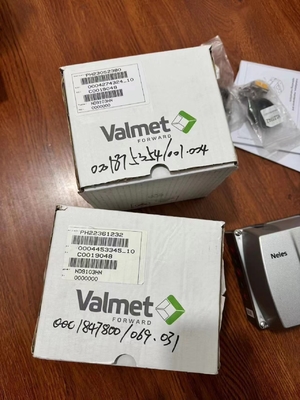

METSO वाल्व पोजीशनर मॉडल EJ05 प्रकार ND9103HN ND9102HN ND9103HN-K1

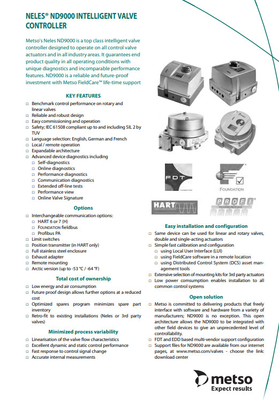

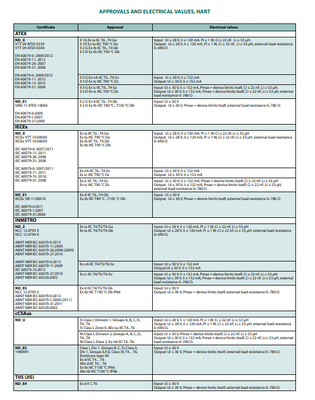

तकनीकी विनिर्देश ND9000 बुद्धिमान वाल्व नियंत्रक सामान्य लूप संचालित, कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है। घूर्णी और रैखिक वाल्व के लिए उपयुक्त है।VDI/VDE 3845 और IEC 60534-6 मानकों के अनुसार एक्ट्यूएटर कनेक्शन. चयनित एक्ट्यूएटर पर फ्लश माउंटिंग क्रियाः डबल या सिंगल एक्टिंग यात्रा रेंजः रैखिक; 10 ¢ 120 मिमी / 0.4-4.7 घूर्णी में; 45 ¢ 95 डिग्री। मुक्त रूप से घूर्णन फीडबैक शाफ्ट के साथ माप रेंज 110 °।पर्यावरणीय प्रभाव मानक तापमान सीमा: -40° ️ +85 °C / -40° ️ +185 °F आर्कटिक तापमान सीमाः -53° ️ +85 °C / -64° ️ +185 ° वाल्व की स्थिति पर तापमान का प्रभावः 0.5 % /10 °K वाल्व की स्थिति पर कंपन का प्रभावः< 1 % 2g 5~150 हर्ट्ज के तहत, 1g 150~300 हर्ट्ज, 0.5g 300~2000 हर्ट्ज संलग्नक सामग्रीः ND9100: एनोडाइज्ड एल्यूमीनियम मिश्र धातु और पॉलिमर कम्पोजिट ND9200: एनोडाइज्ड एल्यूमीनियम मिश्र धातु और टेम्पर्ड ग्लास ND9400:स्टेनलेस स्टील और पॉलिमर कम्पोजिट ND9300: स्टेनलेस स्टील सुरक्षा वर्गः IP66, Nema 4x वायवीय बंदरगाहोंः G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 और ND9400) केबल ग्रंथि धागाः M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) वजनः 1.8 किलो / 4.0 पाउंड (ND9100) 3.4 किलोग्राम / 7.5 पाउंड (ND9200) 5.6 किलोग्राम / 12.4 पाउंड (ND9400) 8.6 किलोग्राम / 19.0 पाउंड (ND9300) मुख्य कवर के माध्यम से दिखाई देने वाला यांत्रिक और डिजिटल स्थिति संकेतक,ND9200E2 और ND9300 पर लागू नहीं. विशेष संक्षारण प्रतिरोधी डिजाइन या स्टेनलेस स्टील आवास मांग वाले वातावरण के लिए एक विकल्प के रूप में उपलब्ध है।वाल्व की स्थिति पर आपूर्ति दबाव का प्रभाव: < 0.1 % 10 % के अंतर पर इनलेट दबाव वायु गुणवत्ताः आईएसओ 8573-1 के अनुरूप ठोस कणः वर्ग 5 (3 ¢ 5 μm फिल्टरेशन की सिफारिश की जाती है) आर्द्रताःवर्ग 1 (न्यूनतम तापमान से 10 °C/ 18 °F नीचे ओस बिंदु की सिफारिश की जाती है) तेल वर्ग: 3 (या < 1 पीपीएम) 4 बार / 60 पीएसआई आपूर्ति के साथ क्षमताः 5.5 एनएम 3 / एच / 3.3 एससीएफएम (स्पूल वाल्व 2) 12 एनएम 3 / एच / 7.1 एससीएफएम (स्पूल वाल्व 3) 38 एनएम 3 / एच / 22,4 sqfm (स्पूल वाल्व 6) स्थिर स्थिति में 4 bar / 60 psi की आपूर्ति के साथ खपत: < 0.6 Nm3/h /0.35 scfm (स्पूल वाल्व 2 और 3) < 1.0 Nm3/h / 0.6 scfm (स्पूल वाल्व 6) इलेक्ट्रॉनिक्स HART बिजली की आपूर्तिः लूप संचालित, 4 ¢ 20 mA न्यूनतम संकेतः 3.6 mA वर्तमान अधिकतमः 120 mA लोड वोल्टेजः9 तक.7 वीडीसी/20 एमए (अनुरूप 485 Ω) वोल्टेजः अधिकतम 30 वीडीसी ध्रुवीय संरक्षणः -30 वीडीसी ओवर करंट संरक्षणः सक्रिय 35 एमए से अधिक प्रोफिबस पीए और फाउंडेशन फील्डबस बिजली की आपूर्तिः वोल्टेज 932 वीडीसी,रिवर्स ध्रुवीयता संरक्षण अधिकतम आधार धारा: 17.2 एमए शांत वर्तमान निकासीः 16 एमए दोष वर्तमान (एफडीई): 3.9 एमए फाउंडेशन फील्डबस फंक्शन ब्लॉक निष्पादन समय AO 20 एमएस एआई 20 एमएस पीआईडी 20 एमएस डीओ 20 एमएस डीआई 15 एमएस आईएस 15 एमएस ओएस 15 एमएस मध्यम निरंतर भार वाले एक्ट्यूएटर के साथ प्रदर्शन मृत बैंड: ≤ 0.1 % हाइस्टेरिसिसः < 0.5 % स्थानीय उपयोगकर्ता इंटरफ़ेस (एलयूआई) कार्य □ वाल्व का स्थानीय नियंत्रण □ वाल्व की स्थिति, लक्ष्य स्थिति, इनपुट संकेत, तापमान की निगरानी,आपूर्ति और एक्ट्यूएटर दबाव अंतर: स्वचालित / मैनुअल रैखिकरण □ 1-बिंदु कैलिब्रेशन □ नियंत्रण विन्यासः आक्रामक, तेज, इष्टतम, स्थिर, अधिकतम स्थिरता □ हार्ट संस्करण विन्यासःHART 6 या HART 7 □ नियंत्रण वाल्व की संरचना □ घूर्णन: बंद करने के लिए वाल्व का घूर्णन घड़ी के दिशा में या विपरीत दिशा में □ मृत कोण □ कम कट-ऑफ, कट-ऑफ सुरक्षा रेंज (डिफ़ॉल्ट 2 %) □ पोजिशनर विफल कार्य, खुला/बंद □ सिग्नल दिशाःप्रत्यक्ष/विपरित कार्य करने वाला, डबल/सिंगल एक्टिंग □ वाल्व प्रकार, रोटरी/रैखिक □ भाषा का चयनः अंग्रेजी, जर्मन और फ्रेंच स्थिति ट्रांसमीटर (वैकल्पिक) आउटपुट सिग्नलः 4 ¢ 20 mA (गल्वनिक अलगाव; 600 VDC) आपूर्ति वोल्टेज:12×30 वीडीसी संकल्पः 16 बिट / 0.244 μA रैखिकताः < 0.05 % एफएस तापमान प्रभावः < 0.35 % एफएस बाहरी भारःएक्स आई आई सी टी 6 यू आई ≤ 28 वी एक्स डी आई आई सी टी 4 / टी 5 / टी 6 यू आई ≤ 30 वी एमईटीएसओ 4 तकनीकी बुलेटिन 11/16 7 एनडी 90 21 एन अनुमोदन और विद्युत मूल्य, HART प्रमाणपत्र अनुमोदन विद्युत मान ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db इनपुटः Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,सीआई ≤ 22 एनएफ, Li ≤ 53 μH. आउटपुटः Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, बाहरी लोड प्रतिरोध 0?? 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc इनपुटः Ui ≤ 30 V,Ii ≤ 152 mA आउटपुट: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc इनपुटः Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = डिवाइस की सीमाएं स्वयं, Ci ≤ 22 nF, Li ≤ 53 μH। आउटपुटः Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = डिवाइस खुद को सीमित करता है, Ci ≤ 22 nF, Li ≤ 53 μH, बाहरी भार प्रतिरोध 0 ̊780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C डीबी इनपुट: Ui ≤ 30 V आउटपुटः Ui ≤ 30 V, Pmax = डिवाइस की सीमाएं स्वयं, बाहरी भार प्रतिरोध 0780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 आईईसी 60079-31: 2008 आईईसी 60079-0: 2007/2011 आईईसी 60079-11: 2011 आईईसी 60079-15: 2010, आईईसी 60079-31: 2008 एक्स आई आई आई सी T6...T4 Ga एक्स टी आईआईसी T90 °C Da एक्स आईबी आईआईसी T6...T4 Gb एक्स टीबी आईआईसी T90 °C डीबी इनपुटः Ui ≤ 28 वी,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH आउटपुटः Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, बाहरी लोड प्रतिरोध 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc इनपुटः Ui ≤ 30 V,Ii ≤ 152 mA आउटपुट: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc इनपुटः Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = डिवाइस की सीमा, Ci ≤ 22 nF, Li ≤ 53 μH आउटपुटः Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = डिवाइस खुद को सीमित करता है, Ci ≤ 22 nF, Li ≤ 53 μH, बाहरी भार प्रतिरोध 0 ̊780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db इनपुटःUi ≤ 30 V आउटपुट: Ui ≤ 30 V, Pmax = डिवाइस खुद को सीमित करता है, बाहरी भार प्रतिरोध 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) एबीएनटी एनबीआर आईईसी 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb इनपुटः Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH आउटपुटः Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, बाहरी लोड प्रतिरोध 0?? 690 Ω. Ex nA IIC T4/T5/T6 Gc इनपुटः Ui ≤ 30 V, Ii ≤ 152 mA आउटपुटःयूआई ≤ 30 वी, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc इनपुटः Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = डिवाइस की सीमाएं स्वयं, Ci
