मूल जॉनसन कंट्रोल M9108-GDC-1N1 M9108 M9116 M9124 M9132 स्विच फील्ड कंट्रोल उपकरण स्टॉक

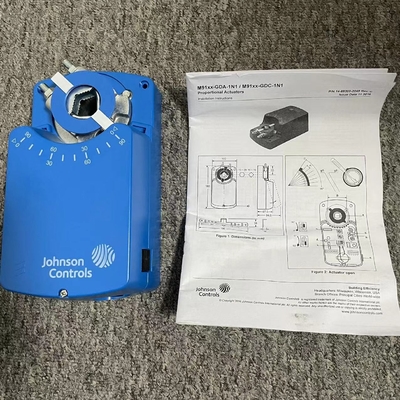

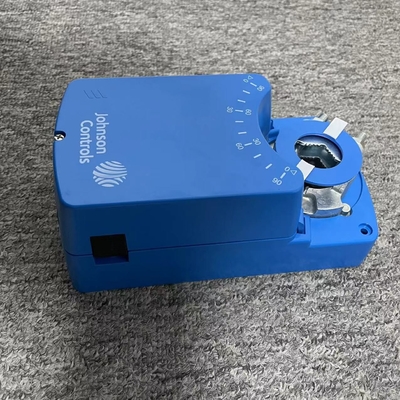

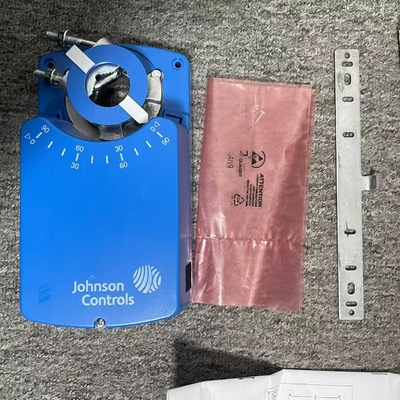

M9108 सीरीज़ के आनुपातिक विद्युत गैर वसंत वापसी एक्ट्यूएटर M9108-GGx-2 और M9108-HGx-2 सीरीज़ के प्रत्यक्ष-माउंट विद्युत एक्ट्यूएटर 24 VAC या VDC पावर पर काम करते हैं,और आनुपातिक नियंत्रकों के साथ उपयोग के लिए उपलब्ध हैंइन द्विदिशात्मक एक्ट्यूएटरों को डिमपर लिंक की आवश्यकता नहीं होती है, और आसानी से एक डिमपर पर स्थापित किया जाता है जिसमें गोल शाफ्ट का व्यास 3/4 इंच (19 मिमी) तक होता है या एक वर्ग शाफ्ट का व्यास 5/8 इंच (16 मिमी) तक होता है।वे सीधे या दूरस्थ रूप से एक डिमपर पर लगाया जा सकता है. एक एकल M9108-GGx-2 या M9108-HGx-2 मॉडल 70 lb∙in (8 N∙m) तक का टोक़ प्रदान करता है। रोटेशन का कोण यांत्रिक रूप से 0 से 90 डिग्री तक 5 डिग्री के इक्कीस में समायोजित किया जा सकता है।एकात्मिक सहायक स्विच चयनित रोटेशन रेंज के भीतर किसी भी कोण पर अंत-स्टॉप स्थिति इंगित करने या स्विचिंग कार्यों को करने के लिए उपलब्ध हैं. एक्ट्यूएटर पर जंपर्स उपयोगकर्ताओं को कार्रवाई की दिशा, नियंत्रण इनपुट की सीमा और कैलिब्रेशन (स्थिर या समायोज्य) का चयन करने की अनुमति देते हैं। स्विच के माध्यम से स्थिति प्रतिक्रिया उपलब्ध है,एक पोटेंशियोमीटर, या 0 से 10 वीडीसी सिग्नल। चित्र 1: M9108 श्रृंखला एक्ट्यूएटर विशेषताएं और लाभ ️ दो नियंत्रण इनपुट अधिकांश अनुप्रयोगों की जरूरतों को पूरा करते हैं ️ आउटपुट स्थिति प्रतिक्रिया सरल प्रदान करता है, closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, सेटअप, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: यह उपकरण ऐसे वातावरण में या उसके निकट प्रयोग के लिए डिज़ाइन या नियत नहीं है जहाँ विस्फोटक वाष्प या गैसें मौजूद हो सकती हैं।या ऐसे वातावरण जहां उपकरण के आंतरिक घटकों के लिए संक्षारक पदार्थ मौजूद हो सकते हैं. M9108 आनुपातिक एक्ट्यूएटर किसी भी सुविधाजनक अभिविन्यास में माउंट किए जा सकते हैं। वे हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (HVAC) सिस्टम में एयर डम्पर्स और वाल्वों को तैनात करने के लिए डिज़ाइन किए गए हैं।अनुप्रयोगों में शामिल हैं: • पोजिशनिंग रिटर्न एयर या एग्जॉस्ट डम्पर्स • कंट्रोल फेस और बायपास डंपर्स • पोजिशनिंग ब्लेड फॉर वेरिएबल वॉल्यूम फैंट्सवाल्व, और/या एक्ट्यूएटर। स्प्रिंग रिटर्न एक्ट्यूएटर, जैसे कि जॉनसन कंट्रोल® M9206 और M9216 सीरीज़, को ठंडे जलवायु में बाहरी वायु डिमपर्स के साथ उपयोग करने की सिफारिश की जाती है। संचालन महत्वपूर्णःM9108 श्रृंखला के आनुपातिक एक्ट्यूएटर सामान्य संचालन स्थितियों में उपकरण को नियंत्रित करने के लिए हैं. जब M9108 अनुपातिक एक्ट्यूएटर की विफलता या खराबी से असामान्य संचालन की स्थिति पैदा हो सकती है जिससे व्यक्तिगत चोट या उपकरण या अन्य संपत्ति को नुकसान हो सकता है,अन्य उपकरण (सीमा या सुरक्षा नियंत्रण), या सिस्टम (अलार्म या पर्यवेक्षण) को चेतावनी देने के लिए, या M9108 एक्ट्यूएटर की विफलता या खराबी के खिलाफ सुरक्षा के लिए शामिल किया जाना चाहिए और नियंत्रण प्रणाली के हिस्से के रूप में बनाए रखा जाना चाहिए।M9108 आनुपातिक एक्ट्यूएटर 24 VAC पर 50/60 Hz या 24 VDC पर काम करते हैंये कॉम्पैक्ट एक्ट्यूएटर स्टॉल डिटेक्शन सर्किट के साथ एक डीसी मोटर का उपयोग करते हैं जो पूरे स्ट्रोक के दौरान काम करता है।M9108 आनुपातिक एक्ट्यूएटर लाइन शोर के कारण रीपोजिशनिंग को समाप्त करने के लिए नियंत्रण संकेत पर शोर-फिल्टरिंग तकनीकों का उपयोग करते हैंघुमाव को एकात्मिक अंत-स्टॉप द्वारा 93° तक सीमित किया जाता है। कवर पर एक्ट्यूएटर की स्थिति 0 से 90° तक चिह्नित है। एक एंटी-रोटेशन ब्रैकेट एक्ट्यूएटर की पार्श्व गति को रोकता है।स्प्रिंग-लोड गियर रिलीज़ को एक्ट्यूएटर कवर पर दबाएं ताकि गियर ट्रेन को मैन्युअल रीपोजिशनिंग के लिए अनइंटेग किया जा सके
