आदेश सूचना तालिका 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 से 10 वीडीसी फीडबैक, और समायोज्य शून्य और स्पैन डीएमपीआर-केआर 003* जॉनसन कंट्रोल के लिए स्लीव पिन किट 5/16 इंच के साथ गोल डम्पर। (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, वर्ग 2 M9000-104 14 VA ट्रांसफार्मर, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in1 इंच पर लगाने के लिए जैकशाफ्ट कपलर किट। diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, फ्लोटिंग, आनुपातिक, या प्रतिरोधक एक्ट्यूएटर M9000-300 वेदर शील्ड संलग्नक आउटडोर डम्पर अनुप्रयोगों में M9108 एक्ट्यूएटर की रक्षा करता है।

विवरण M91xx श्रृंखला में M9108, M9116, M9124, और M9132 मॉडल शामिल हैं। ये सभी प्रत्यक्ष-माउंट इलेक्ट्रिक एक्ट्यूएटर AC/DC 24 वी पावर पर काम करते हैं।M91xx एक्ट्यूएटर चालू/बंद के साथ उपयोग के लिए उपलब्ध हैंइन द्विदिशात्मक एक्ट्यूएटरों के लिए डिमपर कनेक्शन की आवश्यकता नहीं होती है, और उन्हें 3/4 इंच तक गोल शाफ्ट वाले डिमपर पर आसानी से स्थापित किया जा सकता है।(20 मिमी) व्यास या एक वर्ग शाफ्ट 5/8 इंच तक. (16 मिमी) वे सीधे या दूरस्थ रूप से एक डिमपर पर माउंट किए जा सकते हैं, या M9000-5xx वाल्व लिंकेज किट में से एक का उपयोग करके एक वाल्व पर माउंट किए जा सकते हैं। एक एकल M91xx मॉडल 280 lb·in (32 N·m) तक का टॉर्क प्रदान करता है।दो -AGx, -जीजीएक्स, या -एचजीएक्स मॉडल टैंडेम में दोगुना टोक़ या 560 पाउंड (64 एनएम) प्रदान करते हैं। रोटेशन कोण 0 से 90 डिग्री इंच तक 5 डिग्री की वृद्धि से यांत्रिक रूप से समायोजित किया जा सकता है।एकात्मिक सहायक स्विच चयनित रोटेशन रेंज के भीतर किसी भी कोण पर अंत-स्टॉप स्थिति इंगित करने या स्विचिंग कार्यों को करने के लिए उपलब्ध हैंस्थिति प्रतिक्रिया स्विच, एक पोटेंशियोमीटर, या डीसी 0 (((2) से 10 वी सिग्नल के माध्यम से उपलब्ध है।विशेषताएं • सरल प्रत्यक्ष युग्मन स्थापना और चालू करने के समय को कम करता है जबकि डिमपर कनेक्शन को समाप्त करके विश्वसनीयता में सुधार करता है • छह टोक़: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0 ((4) से 20 V, या DC 0 ((4) से 20 mA तक • जंपर-चयन योग्य घूर्णन दिशा और मैनुअल गियर रिलीज़ स्थापना, सेटअप को सरल बनाते हैं, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsअनुप्रयोगों में शामिल हैंः पोजिशनिंग वापसी हवा या निकास डम्पर, नियंत्रण चेहरे और बायपास डम्पर, चर मात्रा प्रशंसकों के लिए पोजिशनिंग ब्लेड,VF4000 और VF5000 सीरीज़ के तितली वाल्वों की स्थिति, और VG1000 सीरीज़ के बॉल वाल्व और VG7000 सीरीज़ के ग्लोब वाल्वों की स्थिति जब M9000-5xx सीरीज़ वाल्व लिंकेज के साथ इस्तेमाल किया जाता है।निम्नलिखित मॉडल में से दो एक इकाई के दो बार चल टॉर्क की मात्रा प्रदान करते हैं जब एक साथ माउंट किया जाता है: M9116-GGx या -HGx, M9124-AGx, -GGx या -HGx, और M9132-AGx या -GGx। डिमपर, वाल्व और/या एक्ट्यूएटर का सही आकार प्राप्त करने के लिए निर्माता की जानकारी देखें। स्प्रिंग-रिटर्न एक्ट्यूएटर,जैसे कि M9206 और M9216 सीरीज़ के एक्ट्यूएटर, ठंडे जलवायु में बाहरी वायु डिमपर्स के साथ उपयोग के लिए अनुशंसित हैं। ये कॉम्पैक्ट M91xx एक्ट्यूएटर एक डीसी मोटर का उपयोग करते हैं जिसमें स्टॉल डिटेक्शन सर्किट है जो पूरे स्ट्रोक के दौरान काम करता है।- एचजीएक्स, और -JGx मॉडल नियंत्रण सिग्नल पर शोर-फिल्टरिंग तकनीकों का उपयोग लाइन शोर के कारण पुनर्स्थिति को समाप्त करने के लिए करते हैं। रोटेशन को यांत्रिक रूप से अभिन्न अंत स्टॉप द्वारा 93 डिग्री तक सीमित किया जाता है।कार्यवाहक की स्थिति को कवर पर 0 से 90° तक दृश्य रूप से इंगित किया जाता हैएक विरोधी घूर्णन ब्रैकेट एक्चुएटर की पार्श्व गति को रोकता है। एक्चुएटर कवर पर स्प्रिंग-लोड गियर रिलीज़ को दबाने से युग्मक की मैन्युअल रीपोजिशनिंग के लिए गियर ट्रेन को डिसेबल किया जाता है।M9108 देखें, M9116, M9124, M9132 सीरीज इलेक्ट्रिक नॉन-सप्रिंग-रिटर्न एक्ट्यूएटर उत्पाद बुलेटिन (LIT-2681058) या M9108, M9116, M9124,M9132 सीरीज के इलेक्ट्रिक नॉन-सप्रिंग-रिटर्न एक्ट्यूएटर की स्थापना के निर्देश (भाग संख्या). 34-636-399) महत्वपूर्ण उत्पाद अनुप्रयोग जानकारी के लिए. मरम्मत की जानकारी यदि M9108, M9116, M9124, या M9132 श्रृंखला इलेक्ट्रिक एक्ट्यूएटर अपने विनिर्देशों के भीतर काम करने में विफल रहता है,इकाई को प्रतिस्थापित करेंप्रतिस्थापन एक्ट्यूएटर के लिए, निकटतम जॉनसन कंट्रोल प्रतिनिधि से संपर्क करें

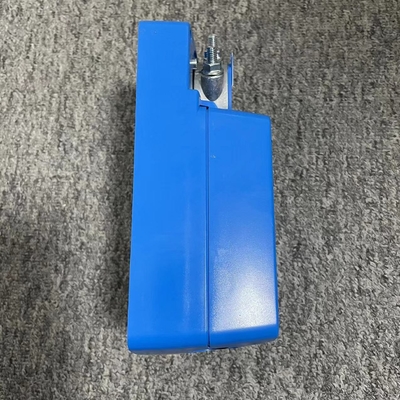

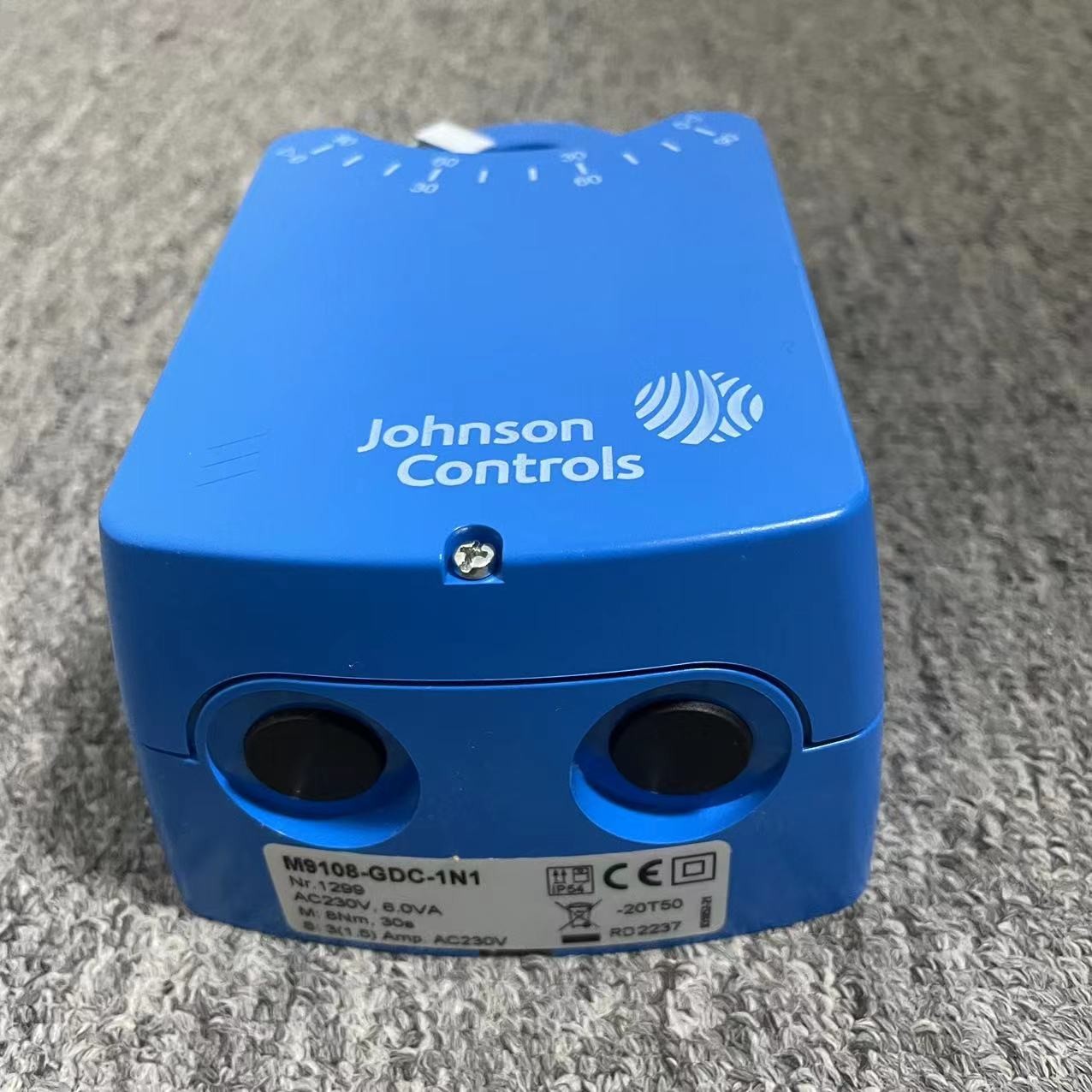

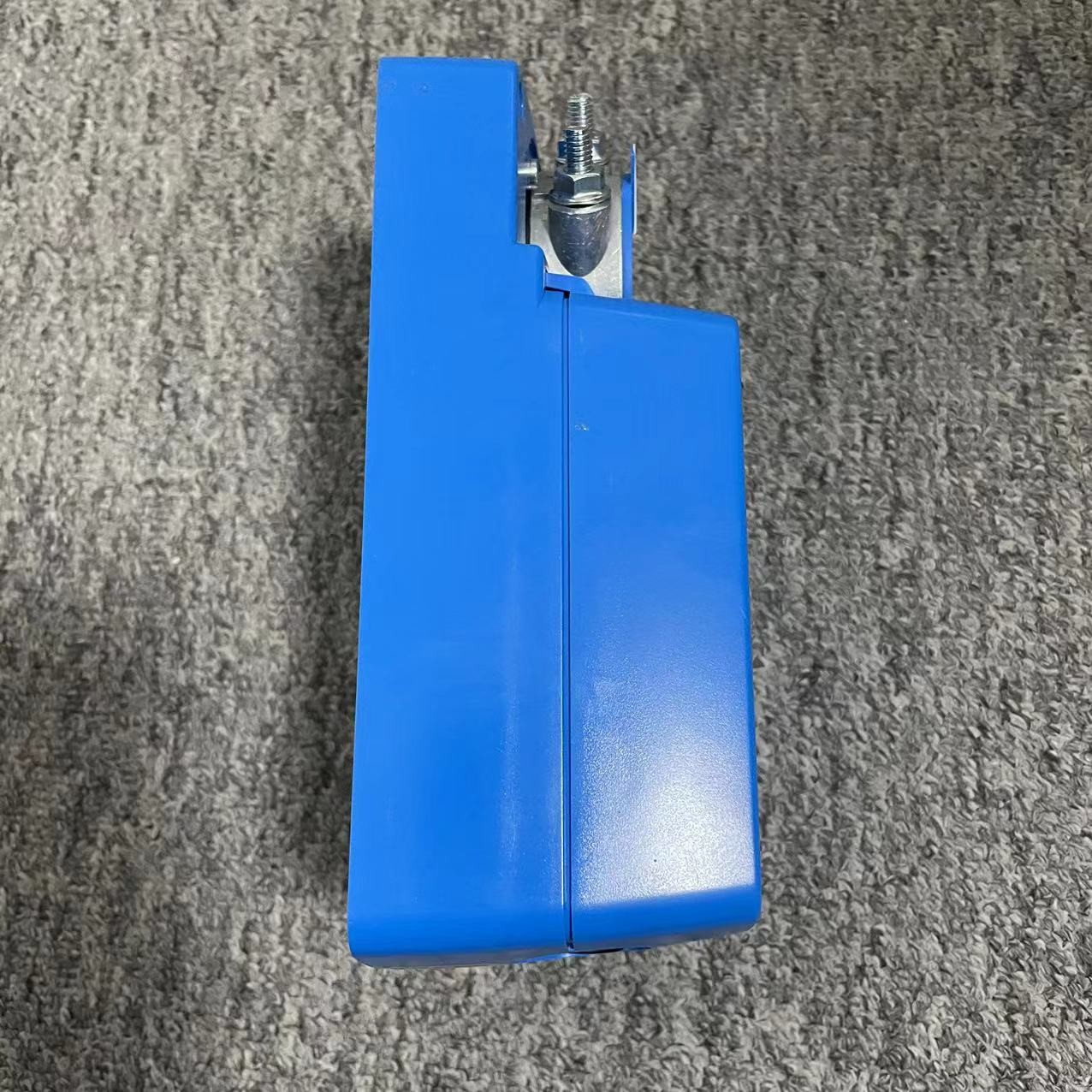

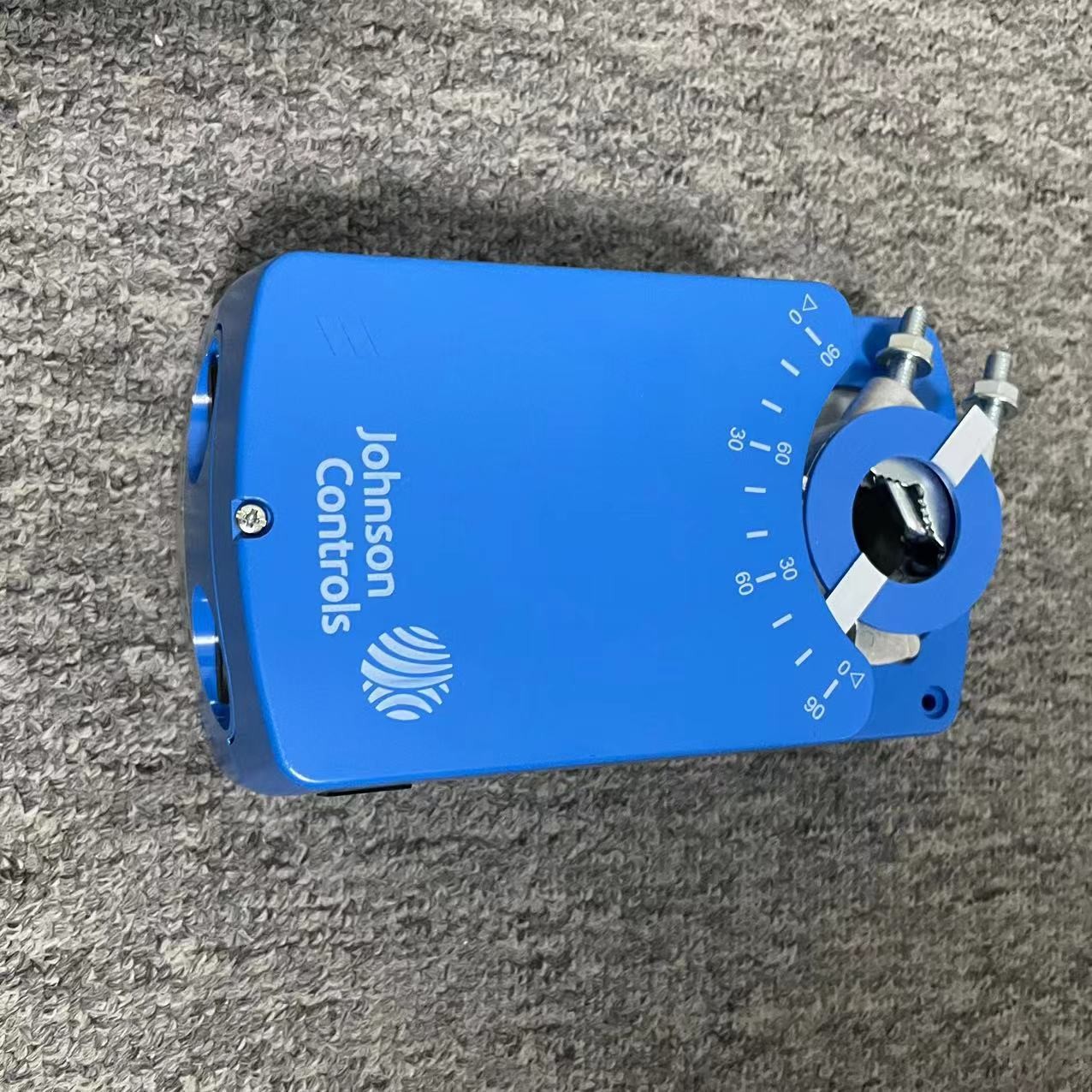

जॉनसन नियंत्रण -M9108-GDC-1N1रोटरी इलेक्ट्रिक डम्पर एक्ट्यूएटर, आनुपातिक, 8 एनएम, 90DEG, 230VAC, 2 एसपीडीटी AUX। स्विच

M9108GDC1N1
