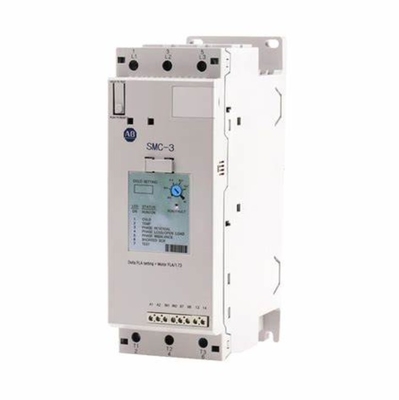

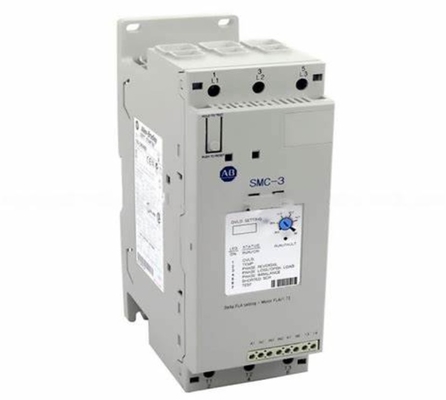

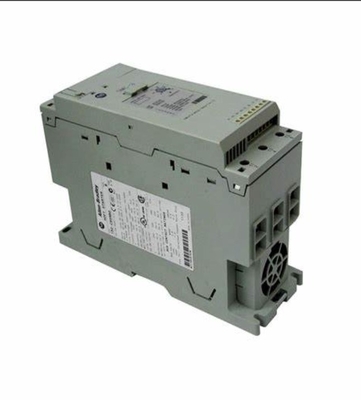

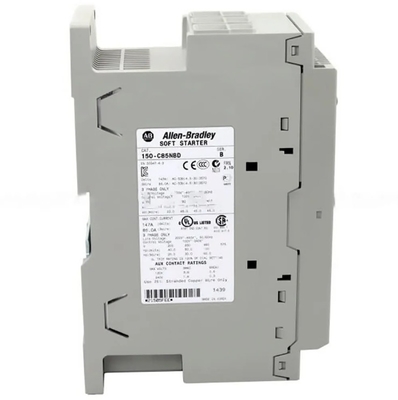

ALLEN-BRADLEY रॉकवेल स्वचालन 150-C85NBD SMC-3 3-वायर स्मार्ट मोटर नियंत्रक खुला संलग्नक
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | ALLEN-BRADLEY |
| प्रमाणन | CE |
| मॉडल संख्या | 150-सी85एनबीडी |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | USD$1030 |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | स्टॉक में |
| भुगतान शर्तें | एल/सी, डी/ए, टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति की क्षमता | 500 पीसी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संलग्नक प्रकार | खुला | आवृत्ति रेटिंग | 50/60 |
|---|---|---|---|
| आइटम की स्थिति | सक्रिय | निर्माता | रॉकवेल स्वचालन |
| उत्पाद का प्रकार | सरल | ||
| प्रमुखता देना | रॉकवेल ऑटोमेशन स्मार्ट मोटर नियंत्रक,एलेन-ब्रैडली स्मार्ट मोटर नियंत्रक,3-वायर स्मार्ट मोटर कंट्रोलर |
||
उत्पाद विवरण
तकनीकी विनिर्देश
विद्युत
| डिस्प्ले के साथ | नहीं |
|---|---|
| संचालित करने के लिए वोल्टेज प्रकार | एसी/डीसी |
| नामित कार्यरत वोल्टेज Ue | 200 वोल्ट |
| AC 50 Hz पर नामित नियंत्रण आपूर्ति वोल्टेज | 100 वी |
| AC 60 Hz पर नामित नियंत्रण आपूर्ति वोल्टेज | 100 वी |
| अतिभार वर्तमान | 28.3 ए |
| नियंत्रक प्रकार | एसएमसी-3 |
| डीवी/डीटी सुरक्षा | पावर सर्किट के लिए 1000V/μs |
| पुनरावर्ती पीक वोल्टेज | 1400V प्रति UL/CSA/NEMA बिजली सर्किट के लिए |
| परिचालन आवृत्ति | 50/60 हर्ट्ज प्रति UL/CSA/NEMA पावर सर्किट के लिए |
| लाइन से जुड़ी मोटर शक्ति, अधिकतम | 45 किलोवाट @ 380/400/415V AC, 50 हर्ट्ज, 3-चरण |
| डेल्टा कनेक्टेड मोटर पावर, अधिकतम | 25...100 एचपी @ 460 वी एसी, 60 हर्ट्ज, 3-चरण |
| ओवरवोल्टेज श्रेणी | साइड माउंट सहायक संपर्कों के लिए आईईसी प्रति III |
| नामित आवेग वोल्टेज | पावर सर्किट के लिए 6 kV |
| डायलेक्ट्रिक प्रतिरोध | विद्युत सर्किट के लिए 2500V AC प्रति IEC |
| लाइन से जुड़ी मोटर धारा | 28.3...85 A @ 380/400/415/460V AC, 3-चरण |
| डेल्टा कनेक्टेड मोटर करंट | 50...147 A @ 380/400/415/460V AC, 3-चरण |
| इन्सुलेशन वोल्टेज | पावर सर्किट के लिए UL/CSA/NEMA के अनुसार 600V AC |
| नामित परिचालन वोल्टेज | साइड माउंट सहायक संपर्कों के लिए UL/CSA/NEMA के अनुसार 250V AC/30V DC |
| पंखे के साथ प्रारंभ के दौरान नामित नियंत्रण शक्ति | 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC |
| इनपुट ऑफ-स्टेट करंट | <10 mA, <12 mA @ नियंत्रण सर्किट के लिए इनपुट ऑफ-स्टेट वोल्टेज (IN1, IN2) |
| शॉर्ट सर्किट सुरक्षा यंत्रों की सूची | गैर-समय देरी थर्मल चुंबकीय सर्किट ब्रेकर उच्च क्षमता समय देरी वर्ग CC/J/L |
| संपर्कों की संख्या | TB-97, -98 (OVLD/Fault): सहायक संपर्कों के लिए 1 |
| उच्च क्षमता उपलब्ध दोष वर्तमान, अधिकतम | 70 kA @ 600V, अधिकतम धारा 300 A समय विलंब वर्ग J या वर्ग L फ्यूज के लिए अंदर डेल्टा कनेक्टेड मोटर्स |
| धारा का प्रकार | TB-97, -98 (OVLD/Fault): सहायक संपर्कों के लिए AC/DC |
| पारंपरिक ताप धारा (Ith) | TB-97, -98 (OVLD/Fault): सहायक संपर्कों के लिए 1 A |
| नियंत्रण सर्किट का प्रकार | TB-97, -98 (OVLD/Fault): सहायक संपर्कों के लिए विद्युत चुम्बकीय रिले |
| संपर्क का प्रकार | TB-97, -98 (OVLD/Fault): सहायक संपर्कों के लिए सामान्य रूप से खुला (N.O.) |
| उपयोग श्रेणी | टीबी-23, -24 (सामान्य/अप-टू-स्पीड), टीबी-33, -34 (सामान्य/अप-टू-स्पीड): साइड माउंट सहायक संपर्कों के लिए यूएल/सीएसए/एनईएमए प्रति सी 300/आर 150 |
| नामित परिचालन धारा, अधिकतम | टीबी-97, -98 (OVLD/Fault): 0.6 A @ 120V AC और 0.3 A @ 240V AC सहायक संपर्कों के लिए |
| मानक नियंत्रक सुविधा | सॉफ्ट स्टॉप |
| मानक उपलब्ध दोष धारा, अधिकतम | 10 kA @ अधिकतम मानक फ्यूज 400 A डेल्टा डिवाइस के लिए परिचालन वर्तमान रेटिंग |
| एकीकृत मोटर अधिभार संरक्षण | हाँ |
| शॉर्ट सर्किट सुरक्षा उपकरण (SCPD) का प्रकार | प्रकार 1 |
| चयन योग्य अधिभार यात्रा वर्ग | ट्रिप क्लास 10, 15, या 20 |
| चयन योग्य प्रारंभ समय | 2, 5, 10, 15, 20, 25 या 30 सेकंड |
| इनपुट ऑफ-स्टेट वोल्टेज (IN1, IN2), अधिकतम | नियंत्रण सर्किट के लिए 40V AC, 17V DC/12V AC |
| चयन योग्य धारा सीमा | 150%, 250%, 350% और 450% पूर्ण भार धारा |
| प्रारंभ के दौरान इनपुट ऑन-स्टेट वोल्टेज (IN1, IN2) | नियंत्रण सर्किट के लिए 85V AC, 19.2V DC/19.2V AC न्यूनतम |
| इनपुट ऑन-स्टेट करंट (IN1, IN2) | 9.8 mA @ 120V AC/19.6 mA @ 240V AC नियंत्रण सर्किट के लिए, 7.3 mA @ 24V AC/DC नियंत्रण सर्किट के लिए |
मैकेनिकल
| सुरक्षा का स्तर (आईपी) | IP2X |
|---|---|
| वजन | 2.25 किलो |
| झटका | परिचालनः 15 जी |
| चौड़ाई | 72 मिमी (2.83 इंच) |
| गहराई | 130 मिमी (5.12 इंच) |
| ऊँचाई | 206 mm (8.11 इंच) |
| केबल का आकार | 2.5...95 मिमी2 (14...3/0 AWG) लाइन पावर टर्मिनलों के लिए |
| कंपन | परिचालनः 1.0 जी पीक, 0.15 मिमी (0.006 इंच) विस्थापन |
| बनाना | TB-97, -98 (OVLD/Fault): सहायक संपर्क के लिए 432VA |
| ब्रेक | TB-97, -98 (OVLD/Fault): सहायक संपर्कों के लिए 72VA |
| कसने का टोक़ | 11.3...12लोड पावर टर्मिनलों के लिए 4 एनएम (100...110 पाउंड इंच) |
| आंतरिक बाईपास | हाँ |
| कार्य | एकल दिशा |
| चुनिंदा किक स्टार्ट - 450% FLA | 0, 0.5, 1.0, या 1.5 सेकंड |
| चयन योग्य आरंभिक टोक़ | 15%, 25%, 35% और 65% लॉक रोटर टॉर्क |
| चयन योग्य नरम रोक | बंद, 100%, 200%, या 300% प्रारंभ समय सेटिंग जब वायर्ड |
पर्यावरण
| स्थिर अवस्था में गर्मी का अपव्यय | 82 W |
|---|---|
| भंडारण और परिवहन का तापमान | -25 °C |
| डीरेटिंग के बिना परिवेश तापमान सीमा | -5 °C |
| आर्द्रता | 5...95% नॉनकंडेनसिंग |
| परिचालन तापमान | खुलाः -5 से 50 °C (23 से 122 °F) |
| ईएमसी उत्सर्जन स्तर | विकिरण उत्सर्जनः आईईसी के अनुसार वर्ग ए |
| ईएमसी प्रतिरक्षा स्तर | ओवरटेज ट्रांजिटः EN/IEC 60947-4-2 के अनुसार IEC के अनुसार |
| ऊंचाई | 2000 मीटर |
| प्रदूषण की डिग्री | 2 |
निर्माण
| माउंटिंग छेद का आकार | 5.3 मिमी |
|---|---|
| खंभे की संख्या | उपकरण केवल पावर सर्किट के लिए 3-चरण के लिए डिज़ाइन किया गया है |
| घोंसला | खुला प्रकार |
