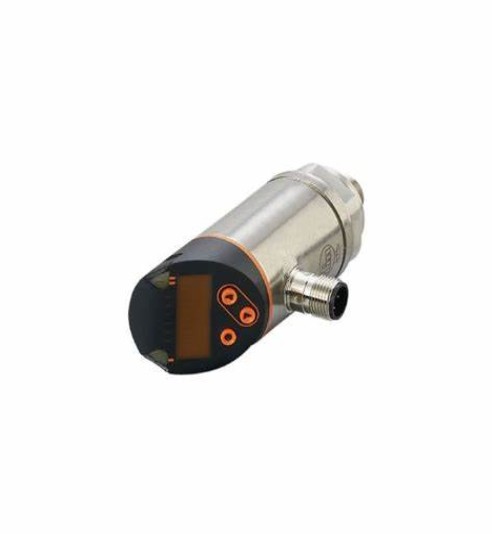

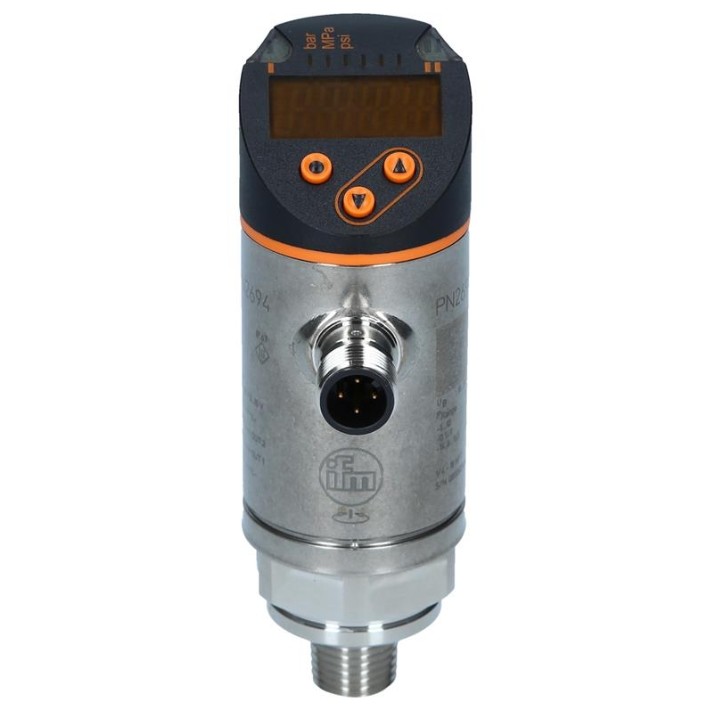

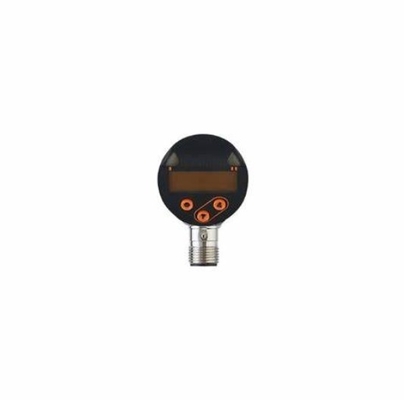

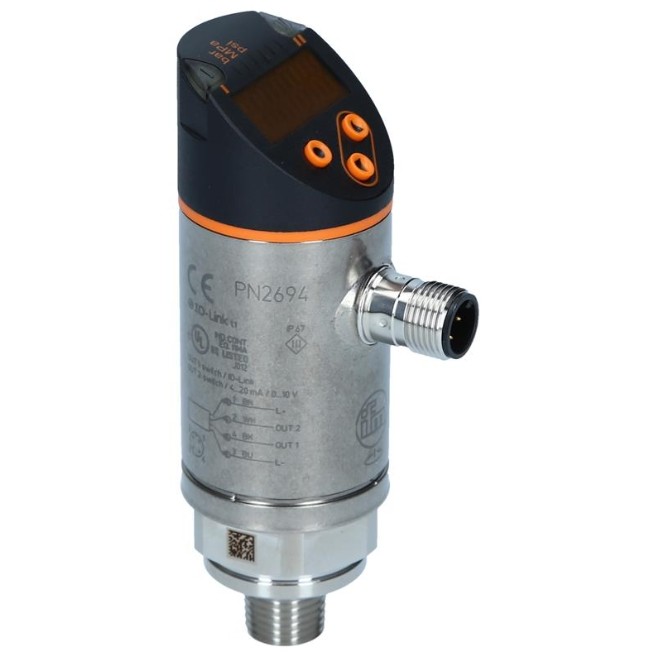

डिस्प्ले के साथ आईएफएम दबाव सेंसर PN2694 PN-010-REN14-MFRKG/US/ /V
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | IFM |
| प्रमाणन | CE |
| मॉडल संख्या | PN2694 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | USD$220 |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 6-8सप्ताह |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 500 पीसी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| ऑपरेटिंग वोल्टेज [वी | 9 | वर्तमान खपत [एमए | 9 |
|---|---|---|---|
| न्यूनतम इन्सुलेशन प्रतिरोध [MΩ] | 9 | संरक्षण वर्ग | तृतीय |
| प्रमुखता देना | प्रदर्शन के साथ आईएफएम दबाव सेंसर,आईएफएम पीएन2694 दबाव सेंसर,प्रदर्शन के साथ यूएस दबाव सेंसर |
||
उत्पाद विवरण
उत्पाद की विशेषताएं
| इनपुट और आउटपुट की संख्या | डिजिटल आउटपुट की संख्याः 2; एनालॉग आउटपुट की संख्याः 1 | ||||
|---|---|---|---|---|---|
| माप सीमा |
|
||||
| प्रक्रिया कनेक्शन | घुमावदार कनेक्शन 1/4 "एनपीटी बाहरी धागा |
आवेदन
| प्रणाली | सोने से ढंके संपर्क | |||
|---|---|---|---|---|
| माप तत्व | सिरेमिक-संक्षारक दबाव माप सेल | |||
| आवेदन | औद्योगिक अनुप्रयोगों के लिए | |||
| मीडिया | तरल पदार्थ और गैसें | |||
| मध्यम तापमान [°C] | -25...80 | |||
| मिन. फटने का दबाव |
|
|||
| दबाव रेटिंग |
|
|||
| वैक्यूम प्रतिरोध [mbar] | -१००० | |||
| दबाव का प्रकार | सापेक्ष दबाव; निर्वात | |||
| एमएडब्ल्यूपी (सीआरएन के अनुसार आवेदन के लिए) |
|
विद्युत डेटा
| ऑपरेटिंग वोल्टेज [V] | 18...30 डीसी; (SELV/PELV के लिए) |
|---|---|
| वर्तमान खपत [mA] | < 35 |
| न्यूनतम इन्सुलेशन प्रतिरोध [MΩ] | 100; (500 वी डीसी) |
| सुरक्षा वर्ग | III |
| विपरित ध्रुवीयता संरक्षण | हाँ |
| पावर-ऑन देरी का समय [s] | 0.3 |
| एकीकृत प्रहरी | हाँ |
इनपुट/आउटपुट
| इनपुट और आउटपुट की संख्या | डिजिटल आउटपुट की संख्याः 2; एनालॉग आउटपुट की संख्याः 1 |
|---|
आउटपुट
| आउटपुट की कुल संख्या | 2 |
|---|---|
| आउटपुट सिग्नल | स्विचिंग सिग्नल; एनालॉग सिग्नल; IO-लिंक; (समायोज्य) |
| विद्युत डिजाइन | पीएनपी/एनपीएन |
| डिजिटल आउटपुट की संख्या | 2 |
| आउटपुट फ़ंक्शन | सामान्य रूप से खुला / बंद; (समायोज्य) |
| अधिकतम वोल्टेज ड्रॉप स्विचिंग आउटपुट डीसी [वी] | 2 |
| स्विचिंग आउटपुट डीसी का निरंतर रेटेड करंट [mA] | 250 |
| स्विचिंग आवृत्ति डीसी [हर्ट्ज] | < 500 |
| एनालॉग आउटपुट की संख्या | 1 |
| एनालॉग आउटपुट करंट [mA] | 4...20; (स्केलेबल 1:5) |
| अधिकतम भार [Ω] | 500 |
| एनालॉग आउटपुट वोल्टेज [V] | 0...10; (स्केलेबल 1:5) |
| न्यूनतम भार प्रतिरोध [Ω] | 2000 |
| शॉर्ट सर्किट सुरक्षा | हाँ |
| शॉर्ट सर्किट सुरक्षा का प्रकार | हाँ (गैर-लॉकिंग) |
| अतिभार संरक्षण | हाँ |
माप/सेट रेंज
| माप सीमा |
|
||||
|---|---|---|---|---|---|
| एनालॉग प्रारंभ बिंदु |
|
||||
| एनालॉग अंत बिंदु |
|
कारखाना सेटिंग / सीएमपीटी = 2
| सेट बिंदु SP |
|
|||
|---|---|---|---|---|
| रीसेट बिंदु rP |
|
|||
| एसपी और आरपी के बीच न्यूनतम अंतर |
|
|||
| चरणों में |
|
स्थिति_बी उच्च संकल्प / सीएमपीटी = 3
| सेट बिंदु SP |
|
|||
|---|---|---|---|---|
| रीसेट बिंदु rP |
|
|||
| एसपी और आरपी के बीच न्यूनतम अंतर |
|
|||
| चरणों में |
|
सटीकता / विचलन
| स्विच बिंदु सटीकता [स्पैन का %] | < ± 0,4; (बंद करो 1:1) |
|---|---|
| पुनरावृत्ति [स्पैन का %] | < ± 0,1; (तापमान में उतार-चढ़ाव के साथ < 10 K; कम करें 1:1) |
| विशेषताओं का विचलन [स्पैन का %] | < ± 0,25 (बीएफएसएल) / < ± 0,5 (एलएस);1; BFSL = बेस्ट फिट रेट लाइन; LS = सीमा मान सेटिंग) |
| हाइस्टेरिसिस विचलन [स्पैन का %] | < ± 0,1; (बंद करो 1:1) |
| दीर्घकालिक स्थिरता [स्पैन का %] | < ± 0,05;1प्रति 6 महीने) |
| तापमान गुणांक शून्य बिंदु [% स्पैन / 10 K] | < ± 0,2; (-0...80 °C) |
| तापमान गुणांक स्पैन [स्पैन का % / 10 K] | < ± 0,2; (-0...80 °C) |
| सटीकता / विचलन पर नोट्स | स्विच बिंदु सटीकता, डीएनवी जीएल के तहत रैखिकता त्रुटिः < ± 1%: < ± 1% |
प्रतिक्रिया समय
| प्रतिक्रिया समय [ms] | < 1.5 |
|---|---|
| विलंब समय प्रोग्राम करने योग्य dS, dr [s] | 0...50 |
| डम्पिंग प्रक्रिया मूल्य dAP [s] | 0...4 |
| एनालॉग आउटपुट dAA के लिए डिम्पिंग [s] | 0...4 |
| अधिकतम प्रतिक्रिया समय एनालॉग आउटपुट [ms] | 3 |
सॉफ्टवेयर/प्रोग्रामिंग
| पैरामीटर सेटिंग विकल्प | हाइस्टेरिसिस/विंडो; सामान्य रूप से खुला/बंद; चालू/बंद होने में देरी; डम्पिंग; डिस्प्ले यूनिट; वर्तमान/वोल्टेज आउटपुट |
|---|
इंटरफेस
| संचार इंटरफेस | आईओ-लिंक | ||||||
|---|---|---|---|---|---|---|---|
| ट्रांसमिशन प्रकार | COM2 (38,4 kBaud) | ||||||
| आईओ-लिंक संशोधन | 1.1 | ||||||
| एसडीसीआई मानक | आईईसी 61131-9 | ||||||
| एसआईओ मोड | हाँ | ||||||
| आवश्यक मास्टर पोर्ट वर्ग | A; (जब पिन 2 कनेक्ट नहीं हैः B) | ||||||
| समर्थित डिवाइस आईडी |
|
||||||
| नोट |
|
कारखाना सेटिंग / सीएमपीटी = 2
| प्रोफाइल | स्मार्ट सेंसर: प्रोसेस डेटा वेरिएबल; डिवाइस पहचान, डिवाइस निदान | ||||||
|---|---|---|---|---|---|---|---|
| प्रक्रिया चक्र का न्यूनतम समय [ms] | 2.3 | ||||||
| IO-Link रिज़ॉल्यूशन दबाव [बार] | 0.01 | ||||||
| आईओ-लिंक प्रक्रिया डेटा (चक्रगत) |
|
||||||
| आईओ-लिंक कार्य (अक्षीय) | अनुप्रयोग विशिष्ट टैग |
स्थिति_बी उच्च संकल्प / सीएमपीटी = 3
| प्रोफाइल | स्मार्ट सेंसर ED2: डिजिटल माप सेंसर (0x000A), पहचान और निदान (0x4000) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| प्रक्रिया चक्र का न्यूनतम समय [ms] | 3 | ||||||||
| IO-Link रिज़ॉल्यूशन दबाव [बार] | 0.005 | ||||||||
| आईओ-लिंक प्रक्रिया डेटा (चक्रगत) |
|
||||||||
| आईओ-लिंक कार्य (अक्षीय) | अनुप्रयोग विशिष्ट टैग |
परिचालन की शर्तें
| परिवेश का तापमान [°C] | -25...80 |
|---|---|
| भंडारण तापमान [°C] | - चालीस...100 |
| सुरक्षा | आईपी 65; आईपी 67 |
परीक्षण/अनुमोदन
| ईएमसी |
|
||||
|---|---|---|---|---|---|
| झटका प्रतिरोध |
|
||||
| कंपन प्रतिरोध |
|
||||
| एमटीटीएफ [वर्ष] | 138 | ||||
| यूएल अनुमोदन |
|
||||
| दबाव उपकरण निर्देश | ध्वनि अभियांत्रिकी अभ्यास; समूह 2 द्रवों के लिए इस्तेमाल किया जा सकता है; अनुरोध पर समूह 1 द्रवों |
मैकेनिकल डेटा
| वजन [g] | 246 |
|---|---|
| सामग्री | स्टेनलेस स्टील (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| सामग्री (नालीदार भाग) | स्टेनलेस स्टील (1.4404 / 316L); Al2O3 (सिरेमिक); FKM |
| न्यूनतम दबाव चक्र | 100 मिलियन |
| तंग करने का टोक़ [Nm] | > 50; (चिकन, सील और दबाव के आधार पर) |
| प्रक्रिया कनेक्शन | घुमावदार कनेक्शन 1/4 "एनपीटी बाहरी धागा |
| एकीकृत प्रतिबंधक तत्व | नहीं (बाद में लगाया जा सकता है) |
डिस्प्ले / ऑपरेटिंग तत्व
| प्रदर्शन |
|
|---|
टिप्पणियाँ
| पैकेज की मात्रा | 1 पीसी. |
|---|
विद्युत कनेक्शन
| संबंध | कनेक्टरः 1 x M12; कोडिंगः A; संपर्कः सोने की चादर |
|---|
