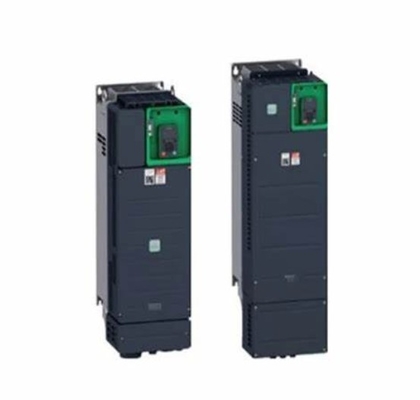

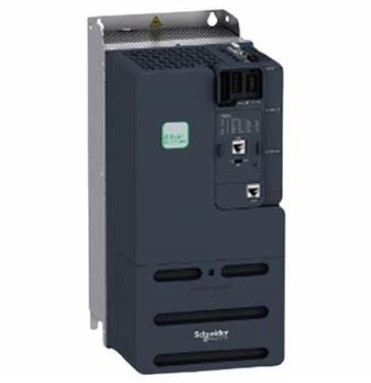

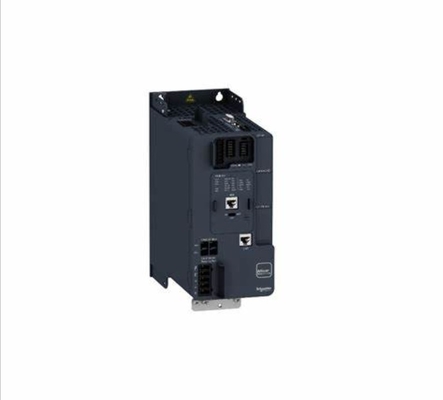

श्नाइडर ATV340U55N4 वैरिएबल स्पीड ड्राइव अल्टीवर मशीन ATV340 5.5kW भारी शुल्क 400V 3 चरण

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
उत्पत्ति के प्लेस चीन
ब्रांड नाम Schneider
प्रमाणन CE
मॉडल संख्या एटीवी340U55N4
न्यूनतम आदेश मात्रा 1
मूल्य USD$440
पैकेजिंग विवरण कार्टून
प्रसव के समय 3-4सप्ताह
भुगतान शर्तें एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
उत्पाद की श्रेणी अल्टीवर मशीन ATV340 उत्पाद या घटक प्रकार चर गति चालन
उत्पाद विशिष्ट अनुप्रयोग मशीन प्रकार मानक संस्करण
प्रमुखता देना

श्नाइडर ATV340U55N4 चर गति ड्राइव

,

400 वी परिवर्तनीय गति ड्राइव

,

3 चरणों में चर गति ड्राइव
एक संदेश छोड़ें
उत्पाद विवरण

विनिर्देश

मुख्य
उत्पाद श्रेणी अल्टीवर मशीन ATV340
उत्पाद या घटक का प्रकार चर गति ड्राइव
उत्पाद विशिष्ट अनुप्रयोग मशीन
भिन्न मानक संस्करण
माउंट मोड कैबिनेट माउंट
संचार बंदरगाह प्रोटोकॉल मॉडबस सीरियल
विकल्प कार्ड संचार मॉड्यूल, प्रोफेबस डीपी वी1
संचार मॉड्यूल, PROFINET
संचार मॉड्यूल, DeviceNet
संचार मॉड्यूल, CANopen
संचार मॉड्यूल, EtherCAT
चरण चरण 3
आपूर्ति की आवृत्ति 50...60 हर्ट्ज +/- 5 %
[हम] नामित आपूर्ति वोल्टेज 380...480 वी - 15...10%
नाममात्र आउटपुट करंट 12.7 ए
मोटर की शक्ति किलोवाट 7.5 किलोवाट सामान्य कर्तव्य
5.5 किलोवाट भारी कार्य
अधिकतम अश्वशक्ति रेटिंग 10 एचपी सामान्य कर्तव्य
7 hp भारी कार्य
ईएमसी फ़िल्टर कक्षा C3 ईएमसी फिल्टर एकीकृत
आईपी सुरक्षा की डिग्री IP20
पूरक
असतत इनपुट संख्या 5
असतत इनपुट प्रकार पीटीआई प्रोग्राम करने योग्य 0...30 kHz, 24 V DC 30 V के रूप में
DI1...DI5 सुरक्षित टॉर्क बंद, 24 V DC 30 V) 3.5 kOhm
प्रोग्राम करने योग्य
पूर्व निर्धारित गति की संख्या 16 पूर्व निर्धारित गति
असतत आउटपुट संख्या 2.0
असतत आउटपुट प्रकार प्रोग्राम करने योग्य आउटपुट DQ1, DQ2 30 V DC 100 mA
एनालॉग इनपुट संख्या 1
एनालॉग इनपुट प्रकार एआई1 सॉफ्टवेयर से विन्यस्त करंट 0...20 एमए 250 ओम 12 बिट
AI1 सॉफ्टवेयर से कॉन्फ़िगर करने योग्य तापमान जांच या जल स्तर सेंसर
AI1 सॉफ्टवेयर-समायोज्य वोल्टेज 0...10 V DC 31.5 kOhm 12 बिट
AI2 सॉफ्टवेयर-समायोज्य वोल्टेज - 10...10 V DC 31.5 kOhm 12 बिट
एनालॉग आउटपुट संख्या 1
एनालॉग आउटपुट प्रकार सॉफ्टवेयर से कॉन्फ़िगर करने योग्य वोल्टेज AQ1 0...10 V DC 470 ओम 10 बिट
सॉफ्टवेयर से विन्यस्त करंट AQ1 10...20 mA 500 ओम 10 बिट
रिले आउटपुट संख्या 2
आउटपुट वोल्टेज <= बिजली आपूर्ति वोल्टेज
रिले आउटपुट प्रकार रिले आउटपुट R1A
रिले आउटपुट R1C 100000 चक्र
रिले आउटपुट R2A
रिले आउटपुट R2C 100000 चक्र
अधिकतम स्विचिंग करंट रिले आउटपुट R1C प्रतिरोधक, cos phi = 1 3 A 250 V AC
रिले आउटपुट R1C प्रतिरोधक, cos phi = 1 3 A 30 V DC
रिले आउटपुट R1C प्रेरक, cos phi = 0.4 7 ms 2 A 250 V AC
रिले आउटपुट R1C प्रेरक, cos phi = 0.4 7 ms 2 A 30 V DC
रिले आउटपुट R2C प्रतिरोधक, cos phi = 1 5 A 250 V AC
रिले आउटपुट R2C प्रतिरोधक, cos phi = 1 5 A 30 V DC
रिले आउटपुट R2C प्रेरक, cos phi = 0.4 7 ms 2 A 250 V AC
रिले आउटपुट R2C प्रेरक, cos phi = 0.4 7 ms 2 A 30 V DC
न्यूनतम स्विचिंग करंट रिले आउटपुट R1B 5 mA 24 V DC
रिले आउटपुट R2C 5 mA 24 V DC
भौतिक इंटरफ़ेस दो तार RS 485
कनेक्टर का प्रकार 1 आरजे45
पहुँच की विधि स्लेव मॉडबस आरटीयू
संचरण दर 4.8 kbit/s
9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
ट्रांसमिशन फ्रेम आरटीयू
पते की संख्या 1...247
डेटा प्रारूप 8 बिट्स, कॉन्फ़िगर करने योग्य विषम, सम या कोई समानता नहीं
ध्रुवीकरण का प्रकार कोई प्रतिबाधा नहीं
4 चतुर्भुज संचालन संभव सच
असिंक्रोनस मोटर नियंत्रण प्रोफ़ाइल चर टोक़ मानक
अनुकूलित टोक़ मोड
निरंतर टोक़ मानक
सिंक्रोन मोटर नियंत्रण प्रोफ़ाइल स्थायी चुंबक मोटर
अनिच्छा मोटर
प्रदूषण की डिग्री IEC 61800-5-1
अधिकतम आउटपुट आवृत्ति 0.599 kHz
त्वरण और विलंब रैंप 0 से अलग से रैखिक रूप से समायोज्य01...9999 s
एस, यू या अनुकूलित
मोटर स्लिप मुआवजा समायोज्य
भार के बावजूद स्वचालित
दबाया जा सकता है
स्थायी चुंबक मोटर कानून में उपलब्ध नहीं
स्विचिंग आवृत्ति 2...16 kHz समायोज्य
7...16 kHz घटाव कारक के साथ
नाममात्र स्विचिंग आवृत्ति 4 kHz
ब्रेक को स्थिर करने के लिए डीसी इंजेक्शन द्वारा
ब्रेक हेलिकॉप्टर एकीकृत सच
लाइन धारा 15.3 एक 380 वी सामान्य कर्तव्य)
12.2 एक 480 वी सामान्य कर्तव्य)
20.0 एक 380 V भारी कर्तव्य)
16.0 एक 480 V भारी कर्तव्य)
लाइन धारा 20 A 380 V बिना लाइन स्ट्रोक भारी कार्य)
16 A 480 V बिना लाइन स्ट्रोक भारी कर्तव्य)
15.3 एक 380 वी के साथ बाहरी लाइन अड़चन सामान्य कर्तव्य)
12.2 एक 480 वी के साथ बाहरी लाइन गला घोंटना सामान्य कर्तव्य)
11.6 एक 380 वी के साथ बाहरी लाइन गला घोंटना भारी शुल्क)
9.4 एक 480 वी के साथ बाहरी लाइन गला घोंटना भारी शुल्क)
प्रति चरण अधिकतम इनपुट करंट 20.0 ए
अधिकतम आउटपुट वोल्टेज 480 वी
प्रतीत शक्ति 12.1 kVA 480 V सामान्य कर्तव्य)
13.3 kVA 480 V भारी कार्य)
अधिकतम अस्थायी धारा 18.2 एक 60 सेकंड के सामान्य कार्य)
19.1 एक 60 एस भारी कार्य)
22.3 A 2s सामान्य कर्तव्य)
22.9 A 2s भारी कार्य)
विद्युत कनेक्शन स्क्रू टर्मिनल 4...6 मिमी2 डीसी बस
स्क्रू टर्मिनल 0.2...2.5 मिमी2 नियंत्रण
स्क्रू टर्मिनल 1.5...6 मिमी2 लाइन साइड
स्क्रू टर्मिनल 1.5...6 मिमी2 मोटर
भावी लाइन Isc 22 kA
उच्च अधिभार पर आधार भार वर्तमान 12.7 ए
कम अधिभार पर आधार भार वर्तमान 16.5 ए
W में शक्ति अपव्यय प्राकृतिक संवहन 134 W 380 V 4 kHz भारी शुल्क)
जबरन संवहन 134 W 380 V 4 kHz भारी कार्य)
प्राकृतिक संवहन 164 W 380 V 4 kHz सामान्य कर्तव्य)
बलपूर्वक संवहन 164 W 380 V 4 kHz सामान्य कर्तव्य)
विद्युत कनेक्शन डीसी बस स्क्रू टर्मिनल 4...6 मिमी2 AWG 12...AWG 10
नियंत्रण पेंच टर्मिनल 02...2.5 मिमी2 AWG 24...AWG 12
लाइन साइड स्क्रू टर्मिनल 1.5...6 मिमी2 AWG 14...AWG 10
मोटर स्क्रू टर्मिनल 1.5...6 मिमी2 AWG 14...AWG 10
सुरक्षा कार्य के साथ सुरक्षित रूप से सीमित गति (एसएलएस) सच
सुरक्षा कार्य के साथ सुरक्षित ब्रेक प्रबंधन (SBC/SBT) सच
सुरक्षा कार्य के साथ सुरक्षित संचालन बंद (एसओएस) गलत
सुरक्षा कार्य के साथ सुरक्षित स्थिति (एसपी) गलत
सुरक्षा कार्य के साथ सुरक्षित प्रोग्राम योग्य तर्क गलत
सुरक्षा कार्य के साथ सुरक्षित गति मॉनिटर (एसएसएम) गलत
सुरक्षा कार्य के साथ सुरक्षित स्टॉप 1 (SS1) सच
सुरक्षित स्टॉप 2 (एसएस 2) के साथ गलत
सुरक्षा कार्य के साथ सुरक्षित टॉर्क बंद (STO) सच
सुरक्षा कार्य के साथ सुरक्षित सीमित स्थिति (SLP) गलत
सुरक्षा कार्य के साथ सुरक्षित दिशा (एसडीआई) गलत
सुरक्षा प्रकार थर्मल प्रोटेक्शन मोटर
मोटर से सुरक्षित टोक़
मोटर चरण हानि मोटर
थर्मल प्रोटेक्शन ड्राइव
ड्राइव बंद करने पर सुरक्षित टॉर्क
ओवरहीटिंग ड्राइव
अतिप्रवाह ड्राइव
मोटर चरण और पृथ्वी ड्राइव के बीच आउटपुट ओवरकंट्रेंट
मोटर चरण ड्राइव के बीच आउटपुट ओवरकंट्रेंट
मोटर चरण और पृथ्वी ड्राइव के बीच शॉर्ट सर्किट
मोटर चरण ड्राइव के बीच शॉर्ट सर्किट
मोटर चरण हानि ड्राइव
डीसी बस ओवरवोल्टेज ड्राइव
लाइन आपूर्ति अधिभार ड्राइव
लाइन आपूर्ति के लिए कम वोल्टेज ड्राइव
इनपुट आपूर्ति हानि ड्राइव
ड्राइव की सीमा से अधिक गति
नियंत्रण सर्किट ड्राइव पर ब्रेक
चौड़ाई 4.33 इंच (110.0 मिमी)
ऊँचाई 10.63 इंच (270.0 मिमी)
गहराई 9.21 इंच (234.0 मिमी)
शुद्ध भार 6.39 पाउंड (अमेरिका) (2.9 किलोग्राम)
निरंतर आउटपुट करंट 16.5 एक 4 kHz सामान्य कर्तव्य
12.7 एक 4 kHz भारी कर्तव्य
पर्यावरण
परिचालन ऊंचाई <= 9842.52 फीट (3000 मीटर) 1000 मीटर से अधिक धारा के साथ
परिचालन स्थिति ऊर्ध्वाधर +/- 10 डिग्री
उत्पाद प्रमाणन यूएल
सीएसए
टीयूवी
ईएसी
सीटीटिक
चिह्नित करना सीई
मानक आईईसी 61800-3
आईईसी 61800-5-1
आईईसी 60721-3
आईईसी 61508
आईईसी 13849-1
UL 618000-5-1
UL 508C
असेंबली शैली हीट सिंक के साथ
विद्युत चुम्बकीय संगतता इलेक्ट्रोस्टैटिक डिस्चार्ज प्रतिरोधक परीक्षण स्तर 3 आईईसी 61000-4-2
विकिरित रेडियो-आवृत्ति विद्युत चुम्बकीय क्षेत्र प्रतिरोधक परीक्षण स्तर 3 आईईसी 61000-4-3
विद्युत तेज क्षणिक/फट प्रतिरोधक परीक्षण स्तर 4 आईईसी 61000-4-4
1.2/50 μs - 8/20 μs वृद्धि प्रतिरोध परीक्षण स्तर 3 आईईसी 61000-4-5
रेडियो आवृत्ति प्रतिरोधक परीक्षण स्तर 3 IEC 61000-4-6
पर्यावरण वर्ग (प्रचालन के दौरान) IEC 60721-3-3 के अनुसार वर्ग 3C3
IEC 60721-3-3 के अनुसार वर्ग 3S3
आघात के प्रभाव में अधिकतम त्वरण (प्रचालन के दौरान) 70 m/s2 22 ms पर
कंपन तनाव के तहत अधिकतम त्वरण (प्रचालन के दौरान) 5 m/s2 9...200 Hz पर
कंपन भार के तहत अधिकतम विक्षोभ (प्रचालन के दौरान) 1.5 मिमी 2...9 हर्ट्ज पर
अनुमत सापेक्ष आर्द्रता (प्रचालन के दौरान) कक्षा 3K5 EN 60721-3 के अनुसार
ठंडा करने वाली हवा का आयतन 20077.44 गैल/घंटा (यूएस) (76.0 m3/h)
शीतलन का प्रकार बलपूर्वक संवहन
ओवरवोल्टेज श्रेणी वर्ग III
विनियमन लूप समायोज्य पीआईडी नियामक
शोर स्तर 46.6 डीबी
प्रदूषण की डिग्री 2
परिवेश वायु परिवहन तापमान -40...158 °F (-40...70 °C)
संचालन के लिए परिवेश वायु तापमान 5...122 °F (-15...50 °C) बिना गिरावट के ऊर्ध्वाधर स्थिति)
122 से 140 °F (50 से 60 °C) घटाव कारक ऊर्ध्वाधर स्थिति के साथ)
भंडारण के लिए परिवेश का तापमान -40...158 °F (-40...70 °C)
अलगाव बिजली और नियंत्रण टर्मिनलों के बीच
आदेश और शिपिंग का विवरण
श्रेणी US1CP4B22182
छूट अनुसूची CP4B
GTIN 3606480966927
वापसी योग्य नहीं
मूल देश अमेरिका
पैकिंग इकाइयां
इकाई पैकेज का प्रकार 1 पीसीई
पैकेज 1 में इकाइयों की संख्या 1
पैकेज 1 ऊंचाई 5.12 इंच (13,000 सेमी)
पैकेज 1 चौड़ाई 14.57 इंच (37.000 सेमी)
पैकेज 1 लंबाई 12.40 इंच (31.500 सेमी)
पैकेज 1 वजन 8.20 पाउंड (अमेरिका) (3.720 किलोग्राम)
इकाई पैकेज का प्रकार 2 पी०६
पैकेज 2 में इकाइयों की संख्या 10
पैकेज 2 ऊंचाई 29.53 इंच (75.000 सेमी)
पैकेज 2 चौड़ाई 23.62 इंच (60.000 सेमी)
पैकेज 2 लंबाई 31.50 इंच (80.000 सेमी)
पैकेज 2 वजन 110.67 पाउंड (अमेरिका) (50.200 किलोग्राम)
