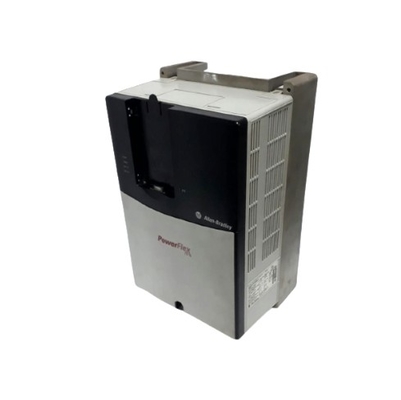

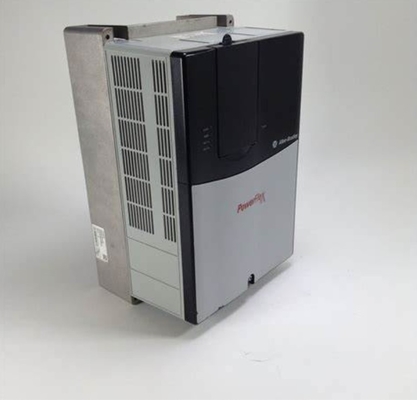

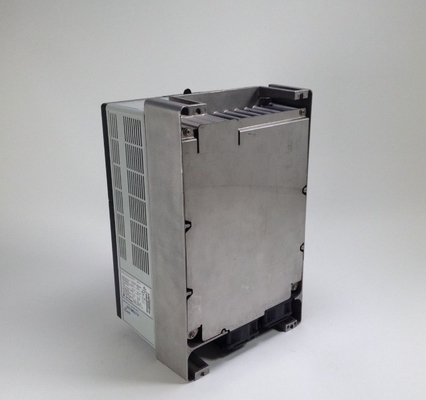

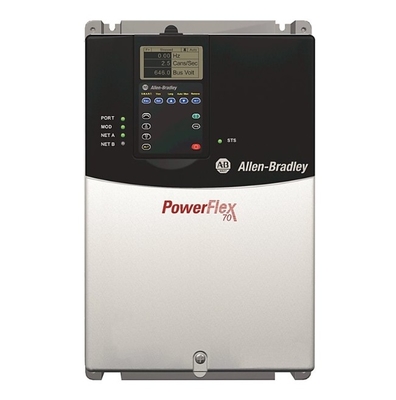

एलन-ब्रैडली 20AC030A0AYNANC0 पावरफ्लेक्स 70 एसी ड्राइव 400 वी एसी 3 चरण 30 ए 15 KW सामान्य 11 KW
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Allen-Bradley |
| प्रमाणन | CE |
| मॉडल संख्या | 20AC030A0AYNANC0 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | USD$1863 |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | स्टॉक में |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 500 पीसी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सुरक्षा की डिग्री (आईपी) | IP20 | एनालॉग आउटपुट की संख्या | 1 |
|---|---|---|---|
| मुख्य वोल्टेज | 400 वी | एकीकृत ब्रेकिंग प्रतिरोध | नहीं |
| प्रमुखता देना | 3 चरण PowerFlex70 एसी ड्राइव,11 किलोवाट पावरफ्लेक्स70 एसी ड्राइव,400 V AC PowerFlex70 AC ड्राइव |
||
उत्पाद विवरण
तकनीकी विनिर्देश
मैकेनिकल
| सुरक्षा का स्तर (आईपी) | IP20 |
|---|---|
| झटका | 11 एमएस की अवधि के लिए 15 जी पीक (±1.0 एमएस) |
| कंपन | 0.152 मिमी (0.006 इंच) विस्थापन, 1 जी शिखर |
विद्युत
| एनालॉग आउटपुट की संख्या | 1 |
|---|---|
| मुख्य वोल्टेज | 400 वी |
| एकीकृत ब्रेक प्रतिरोध | नहीं |
| आंतरिक गतिशील ब्रेक प्रतिरोध | 62 ओम |
| ब्रेक आईजीबीटी | ब्रेक IGBT स्थापित |
| बस कम वोल्टेज आउटपुट बंद | 305V DC @ 380/400V |
| बस के कम वोल्टेज दोष का स्तर | 300V DC @ 380/400V |
| आंतरिक संचार मॉड्यूल | कोई संचार मॉड्यूल नहीं |
| एसी इनपुट कम वोल्टेज यात्रा | 233V AC @ 380/400V |
| बस वोल्टेज, नाम | 540 वी डीसी @ 380/400 वी |
| बस ओवरवोल्टेज यात्रा | 810V DC @ 380/400V |
| सर्किट ब्रेकर का रेटेड करंट, अधिकतम | 120 ए @ 400 वी एसी, 3-चरण |
| मोटर सर्किट प्रोटेक्टर का रेटेड करंट, अधिकतम | 50 ए @ 400 वी एसी, 3-चरण |
| आउटपुट वर्तमान रेटिंग, निरंतर | 30 ए @ 400 वी एसी, 3-चरण |
| आउटपुट वर्तमान रेटिंग, 1 मिनट | 33 ए @ 400 वी एसी, 3-चरण |
| आउटपुट करंट रेटिंग, 3 सेकंड | 45 ए @ 400 वी एसी, 3-चरण |
| तर्क नियंत्रण सवारी-थ्रू | 0.5 सेकंड न्यूनतम, 2 सेकंड विशिष्ट |
| ब्रेक प्रतिरोधक | बिना ड्राइव घुड़सवार ब्रेक प्रतिरोध के |
| इनपुट करंट रेटिंग | 30.3 ए @ 400 वी एसी, 3-चरण |
| प्रलेखन | मैनुअल |
| वाहक आवृत्ति | मानक नियंत्रणः 2, 3, 4, 5, 6, 7, 8, 9 और 10 kHz, वेक्टर नियंत्रणः 2, 4, 8 और 12 kHz, 4 kHz पर आधारित ड्राइव रेटिंग |
| एन्कोडर वर्ग | 90° ± 27° |
| एसी इनपुट ओवरवोल्टेज ट्रिप | 475V AC @ 380/400V |
| इनपुट पावर रेटिंग | 21 kVA @ 400V AC, 3-चरण |
| दो तत्व समय विलंब फ्यूज वर्तमान रेटिंग | 40...60 ए @ 400 वी एसी, 3-चरण |
| गैर-समय विलंब फ्यूज वर्तमान रेटिंग | 40...120 ए @ 400 वी एसी, 3-चरण |
| हीट सिंक थर्मिस्टोर | माइक्रोप्रोसेसर ओवरटेम्प ट्रिप द्वारा निगरानी |
| ड्राइव से मोटर शक्ति अनुपात, अधिकतम | 2: 1 अनुपात से अधिक नहीं |
| रोक मोड | कई प्रोग्राम करने योग्य स्टॉप मोड जिसमें शामिल हैं रैंप, कोस्ट, डीसी-ब्रेक, फास्ट-ब्रेक, रैंप-टू-होल्ड और एस-वक्र |
| आवृत्ति सटीकता | डिजिटल इनपुटः सेट आउटपुट आवृत्ति के ±0.01% के भीतर |
| त्वरण/धीमापन | दो स्वतंत्र रूप से प्रोग्राम करने योग्य त्वरण और मंदी समय. प्रत्येक समय 0.1 सेकंड की वृद्धि में 0...3600 सेकंड से प्रोग्राम किया जा सकता है |
| डिजिटल इनपुट की संख्या | 6 |
| डिजिटल आउटपुट की संख्या | 2 |
| एनालॉग इनपुट की संख्या | 2 |
| आंतरिक वाट हानि | 42.9 W @ 400V, 15 Hp सामान्य कर्तव्य |
| मोटर वोल्टेज, नाम | 460V @ 380...480V ड्राइव रेटिंग, 480V नाममात्र लाइन वोल्टेज |
| DeviceNet के लिए समर्थन प्रोटोकॉल | हाँ |
| मानव इंटरफ़ेस मॉडल | कोई HIM-खाली प्लेट नहीं |
| औद्योगिक क्षेत्र में आवेदन की अनुमति | हाँ |
| बाह्य वाट हानि | 432.9 W @ 400V, 15 Hp सामान्य कर्तव्य |
| कुल वाट हानि | 475.8 W @ 400V, 15 Hp सामान्य कर्तव्य |
| ईथरनेट/आईपी के लिए समर्थन प्रोटोकॉल | हाँ |
| लाइन वोल्टेज, नाम | 480V @ 380...480V ड्राइव रेटिंग, 460V नाममात्र मोटर वोल्टेज |
| मुख्य आवृत्ति | 50 Hz |
| आउटपुट आवृत्ति सीमा | मानक नियंत्रणः 0 से 400 हर्ट्ज, उन्नत नियंत्रणः 0 से 500 हर्ट्ज |
| आंतरिक ईएमसी फ़िल्टरिंग | सीई ईएमसी दिशानिर्देश (89/336/EEC) के अनुसार दूसरा पर्यावरण फिल्टर |
| प्रतिक्रिया विकल्प | कोई प्रतिक्रिया नहीं |
| ड्राइव पूर्ण शक्ति रेंज | 460...528V @ 380...480V ड्राइव रेटिंग, 460V नाममात्र मोटर वोल्टेज |
| ड्राइव संचालन सीमा | 342...528V @ 380...480V ड्राइव रेटिंग, 460V नाममात्र मोटर वोल्टेज |
| टॉर्क विनियमन | कोई प्रतिक्रिया नहीं +/-10%, प्रतिक्रिया के साथ +/-5% |
| बाड़े का प्रकार | पैनल माउंट-IP20/NEMA प्रकार 1 |
| आउटपुट करंट रेटिंग | 30 एम्पियर, 15 किलोवाट सामान्य कर्तव्य, 11 किलोवाट भारी कर्तव्य, फ्रेम डी |
| शीतलन पंखे का संचालन | फ्रेम बी, डी और ईः पावर लागू होने पर और चलती स्थिति में फैन काम करता है |
| नियंत्रण विकल्प | 24V I/O के साथ बेहतर नियंत्रण |
| ड्राइव ओवर करंट यात्रा | सॉफ्टवेयर करंट सीमाः 20...160% नामित करंट |
| दक्षता | 97नामित एम्पियर पर.5 प्रतिशत, नाममात्र लाइन वोल्ट |
| एन्कोडर आपूर्ति | 5V/12V कॉन्फ़िगर करने योग्य ± 5% |
| गति विनियमन-गति विनियमन | प्रतिक्रिया के बिना (वेक्टर नियंत्रण मोड): 120:1 गति रेंज, 120:1 ऑपरेटिंग रेंज, 30 रैड/सेकंड बैंडविड्थ में आधार गति का 0.1% |
| वर्तमान सीमा क्षमता | सक्रिय धारा सीमा 20 से प्रोग्राम करने योग्य...160% नामित आउटपुट धारा, स्वतंत्र रूप से प्रोग्राम करने योग्य आनुपातिक और अभिन्न लाभ |
| चयन योग्य मोटर नियंत्रण | पूर्ण ट्यूनिंग के साथ सेंसर रहित वेक्टर। पूर्ण कस्टम क्षमता और वेक्टर नियंत्रण के साथ मानक वी / हर्ट्ज |
| आवृत्ति नियंत्रण-गति विनियमन | स्लिप मुआवजा के साथ (वोल्ट प्रति हर्ट्ज मोड): 40:1 गति सीमा, 40:1 ऑपरेटिंग सीमा, 10 रड/सेकंड बैंडविड्थ में आधार गति का 0.5% |
| इनपुट चरण | तीन चरणों के इनपुट सभी ड्राइव के लिए पूर्ण रेटिंग प्रदान करता है. एकल चरण संचालन रेटेड वर्तमान का 50% प्रदान करता है |
| नियंत्रण विधि | प्रोग्राम करने योग्य वाहक आवृत्ति के साथ सीन कोडित पीडब्ल्यूएम। सभी ड्राइवों के लिए रेटिंग लागू होती है |
| HW-इंटरफेस RS-232 की संख्या | 2 |
| एचडब्ल्यू-इंटरफेस RS-485 की संख्या | 2 |
| एचडब्ल्यू-इंटरफेस यूएसबी की संख्या | 2 |
| चरणों के आउटपुट की संख्या | 3 |
| चरण इनपुट की संख्या | 3 |
| सापेक्ष सममित शुद्ध वोल्टेज सहिष्णुता | 10 प्रतिशत |
| नियंत्रण तत्व के साथ | हाँ |
| टीसीपी/आईपी के लिए समर्थन प्रोटोकॉल | हाँ |
| PROFIBUS के लिए सहायक प्रोटोकॉल | हाँ |
| CAN के लिए समर्थन प्रोटोकॉल | हाँ |
| Modbus के लिए समर्थन प्रोटोकॉल | हाँ |
| घरेलू और वाणिज्यिक क्षेत्र में आवेदन की अनुमति है | हाँ |
| मोटर अधिभार संरक्षण | वर्ग 10 एनईसी अनुच्छेद 430 के अनुसार मोटर अधिभार संरक्षण और एनईसी अनुच्छेद 430.126 (ए) (2) के अनुसार मोटर अतितापमान संरक्षण। |
| इनपुट आवृत्ति सहिष्णुता | 47 हर्ट्ज |
| एन्कोडर कार्य चक्र | 50% ±10% |
| वोल्टेज सहिष्णुता | -10 % |
| विस्थापन शक्ति कारक (सभी ड्राइव) | 0.98 गति सीमा भर में |
| शॉर्ट सर्किट रेटिंग, अधिकतम | 200000 एम्पियर सममित |
| आउटपुट वोल्टेज रेंज | 0 से मोटर के नामित वोल्टेज तक |
| एन्कोडर प्रकार | वृद्धिशील, दोहरी चैनल |
| पावर राइड-थ्रू | पूर्ण भार पर 15 मिलीसेकंड |
| शॉर्ट सर्किट यात्रा | ड्राइव आउटपुट पर चरण से चरण |
| ग्राउंड फॉल्ट यात्रा | ड्राइव आउटपुट पर चरण-भूमि |
| ड्राइव-मोटर पावर अनुपात, मिनट | अनुशंसित अनुपात 1:2 से कम नहीं |
| नियंत्रण तर्क शोर प्रतिरोध | 1500V तक के पीक तक के शॉवर आर्क ट्रांजिट |
| लाइन ट्रांजिट | आईईईई सी62.41-1991 के अनुसार 6000 वोल्ट तक पीक |
| संक्षिप्त सर्किट वर्तमान, अधिकतम | निर्दिष्ट फ्यूज/सर्किट ब्रेकर क्षमता से मेल खाने के लिए अधिकतम शॉर्ट सर्किट करंट रेटिंग |
| आंतरायिक अधिभार | 1 मिनट तक 110% अधिभार क्षमता, 3 सेकंड तक 150% अधिभार क्षमता |
निर्माण
| ऊंचाई, लगभग | IP66, NEMA/UL प्रकार 4X/12 इनडोर उपयोग के लिएः 350 मिमी |
|---|---|
| गहराई, लगभग | IP66, NEMA/UL प्रकार 4X/12 इनडोर उपयोग के लिएः 210.7 मिमी |
| चौड़ाई, लगभग | IP66, NEMA/UL प्रकार 4X/12 इनडोर उपयोग के लिएः 219.9 मिमी |
| वजन, लगभग | IP66, NEMA/UL प्रकार 4X/12 इनडोर उपयोग के लिएः 9.13 kg |
पर्यावरण
| ऊंचाई | अधिकतम 1000 मीटर (3300 फीट) बिना गिरावट के |
|---|---|
| सुरक्षा का स्तर (एनईएमए) | 1 |
| परिवेश का वायु तापमान, अधिकतम | IP20, NEMA/UL प्रकार 1: 0...50 °C (32...122 °F) बिना गिरावट के |
| वायुमंडल | ड्राइव को ऐसे क्षेत्र में स्थापित नहीं किया जाना चाहिए जहां परिवेश वातावरण में वाष्पीकरणीय या संक्षारक गैस, वाष्प या धूल हो। यदि ड्राइव को तुरंत स्थापित नहीं किया जाना है,ड्राइव को ऐसे स्थान पर स्टोर करें जहां यह संक्षारक वातावरण के संपर्क में न हो |
| भंडारण तापमान | -40 °C |
| सापेक्ष आर्द्रता | 5...95% नॉनकंडेनसिंग |
| EN 61800-5-1 के अनुसार प्रदूषण स्तर 1 | कोई प्रदूषण नहीं होता, केवल सूखी गैर-संवाहक प्रदूषण होता है, और कोई प्रभाव नहीं पड़ता है |
| EN 61800-5-1 के अनुसार प्रदूषण स्तर 4 | प्रदूषण से निरंतर चालकता उत्पन्न होती है, उदाहरण के लिए चालक धूल, वर्षा या बर्फ से |
| EN 61800-5-1 के अनुसार प्रदूषण स्तर 3 | प्रवाहकीय प्रदूषण होता है, शुष्क गैर-प्रवाहकीय प्रदूषण होता है और संघनक के कारण प्रवाहकीय हो जाता है |
| EN 61800-5-1 के अनुसार प्रदूषण स्तर 2 | आम तौर पर केवल गैर-संवाहक प्रदूषण होता है, कभी-कभी एक अस्थायी संवाहकता, संघनक के कारण होने की उम्मीद है जब ड्राइव काम से बाहर है |
| आसपास के पर्यावरण का प्रदूषण | सभी आवरण प्रदूषण स्तर 1 और 2 के लिए स्वीकार्य हैं, प्रदूषण स्तर 3 और 4 के लिए एक आवरण जो IP54, NEMA/UL प्रकार 12 को पूरा करता है या उससे अधिक है, आवश्यक है |
