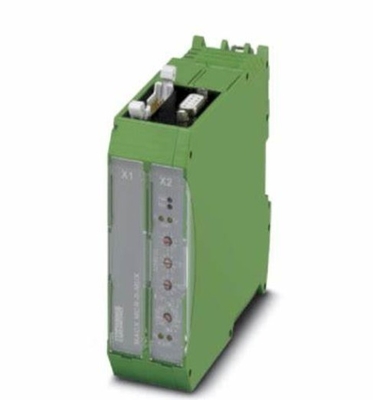

NS 35/7.5 या NS 32 फीनिक्स संपर्क 2865599 सेंसर HART मल्टीप्लेक्सर प्रोटोकॉल प्रकार HART

फीनिक्स संपर्क - MACX एनालॉग श्रृंखला सिग्नल कंडीशनिंग और सिग्नल कन्वर्टर्स मैक्स एनालॉगसिग्नल कंडीशनर व्यापक विस्फोट सुरक्षा और कार्यात्मक सुरक्षा की आवश्यकता वाले अनुप्रयोगों के लिए उत्कृष्ट सुरक्षा प्रदान करते हैं।हस्तक्षेप मुक्त एनालॉग और डिजिटल सिग्नल प्रोसेसिंगसभी क्षेत्रों और सामग्री समूहों के लिए विस्फोट सुरक्षा के अलावा, MACX एनालॉग SIL IEC/EN 61508 और PL EN ISO 13849 के अनुसार कार्यात्मक सुरक्षा प्रदान करता है।लाभः

• कम आत्म ताप के कारण सुरक्षित विद्युत अलगाव और लंबे सेवा जीवन के साथ उच्च संकेत गुणवत्ता
• एकल और दो-चैनल मानक कार्यों के लिए केवल 12.5 मिमी की कुल चौड़ाई के साथ महत्वपूर्ण स्थान बचत
• लचीली आपूर्ति: मॉड्यूलर 24 वी पावर ब्रिजिंग समूह त्रुटि संदेश के साथ या 230 वी एसी/डीसी तक व्यापक सीमा इनपुट के साथ
• सेवा के अनुकूल कनेक्शन प्रौद्योगिकी, कोडित, प्लग करने योग्य टर्मिनल ब्लॉक के साथ, वैकल्पिक पेंच या पुश-इन कनेक्शन के साथ
• प्रणाली केबलिंग के लिए कॉम्पैक्ट, मजबूत टर्मिनेशन कैरियर के साथ तेज सिग्नल कनेक्शन

• आइटम संख्या	2865599
  पैकिंग इकाई	1 पीसी
  न्यूनतम आदेश मात्रा	1 पीसी
  बिक्री कुंजी	C402
  उत्पाद कुंजी	CK11ZZ
  कैटलॉग पृष्ठ	पृष्ठ 172 (सी-5-2019)
  GTIN	4046356153898
  प्रति टुकड़ा वजन (पैकिंग सहित)	206.4 g
  प्रति टुकड़ा वजन (पैकिंग को छोड़कर)	206.4 g
  कस्टम टैरिफ संख्या	85176200
  मूल देश	DE

• प्रमुख वाणिज्यिक आंकड़े

  आदेश कुंजी	2865599
  पैकिंग इकाई	1 पीसी
  कैटलॉग पृष्ठ	पृष्ठ 166 (सी-5-2017)
  GTIN	4046356153898
  प्रति टुकड़ा वजन (पैकिंग को छोड़कर)	211.400 ग्राम
  कस्टम टैरिफ संख्या	85176200
  मूल देश	DE (जर्मनी)

  आयाम

  चौड़ाई	35.2 मिमी
  ऊँचाई	99 मिमी
  गहराई	114.5 मिमी

  परिवेश की स्थिति

  परिवेश का तापमान (प्रचालन)	-20 °C... 60 °C
  परिवेश का तापमान (भंडारण/परिवहन)	-40 °C... 80 °C
  अधिकतम अनुमेय सापेक्ष आर्द्रता (प्रचालन)	≤ 95 % (गैर संक्षेपण)

  फील्ड डिवाइस इंटरफेस (HART)

  चैनल	16 या 32; एक स्विच का उपयोग कर समायोज्य
  कनेक्शन विधि	फ्लैट रिबन केबल, 14 पद (समावेशी)
  संकेत	HART FSK
  HART विनिर्देश	एचएआरटी फील्ड कम्युनिकेशन प्रोटोकॉल रिव. 6.0 (रिव. 4.0 तक डाउनवर्ड संगत); एफएसके फिजिकल लेयर स्पेसिफिकेशन (रिव. 8.1)
  डाटा प्रेषण प्रदर्शन	दो पीले "Tx" और "Rx" "हार्ट" एल ई डी
  प्रदर्शन त्रुटि	लाल "ईआरआर" एलईडी (हार्ट बस में त्रुटि के मामले में चमकती है)

  RS-485 इंटरफ़ेस

  कनेक्शन विधि	D-SUB-9 महिला कनेक्टर
  संकेत	RS-485
  डेटा प्रवाह नियंत्रण/प्रोटोकॉल	OPC HART सर्वर, PDM, PRM और FDT/DTM के साथ संगत
  प्रत्येक बस खंड पर HART मल्टीप्लेक्सर्स की संख्या	अधिकतम 31
  पता सेटिंग	0...127; सामने एक घूर्णी स्विच का उपयोग
  डेटा दर	9600 / 19200 / 38400 / 57600 [बीपीएस]; सामने के घुमावदार स्विच के माध्यम से
  ट्रांसमिशन की लंबाई	≤ 1200 मीटर
  प्रदर्शन	दो पीले "Tx" और "Rx" "RS-485" एल ई डी

  सामान्य आंकड़े

  आपूर्ति वोल्टेज	24 वी डीसी
  आपूर्ति वोल्टेज रेंज	18 वी... 31.2 वी
  विशिष्ट चालू खपत	55 एमए
  नाममात्र बिजली की खपत	1.35 W
  ऑपरेटिंग वोल्टेज डिस्प्ले	हरा "पीडब्ल्यूआर" एलईडी
  कम वोल्टेज की निगरानी	हाँ (कोई दोषपूर्ण उपकरण / आउटपुट स्थिति नहीं)
  HART सिग्नल/RS-485 का गैल्वानिक अलगाव	350 वी एसी
  एक दूसरे के बीच HART संकेतों का गैल्वानिक अलगाव	100 वी डीसी (क्षमता)
  HART सिग्नल/आपूर्ति का गैल्वानिक अलगाव	350 वी एसी
  आरएस-485/आपूर्ति का गैल्वानिक अलगाव	350 वी एसी
  त्रुटि निगरानी	प्रोसेसर त्रुटिः "PWR" एलईडी चमकती है; हार्ट संचार में त्रुटिः "ERR" एलईडी चमकती है
  अनुपालन	सीई अनुरूप
