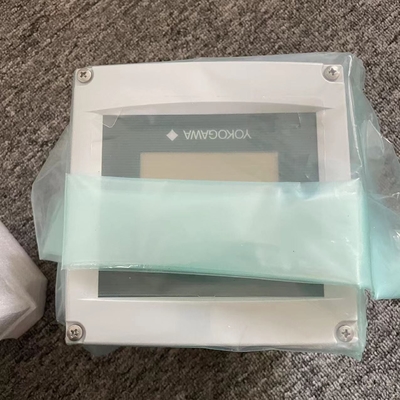

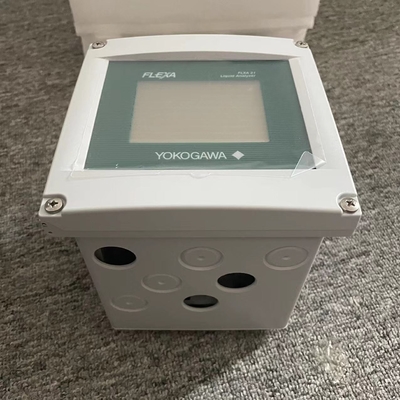

योकोगावा FLEXA श्रृंखला विश्लेषक FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-N-NN दो तार प्रणाली विश्लेषक

FLXA202/FLXA21 मौसम प्रतिरोधी है और इसे अंदर और बाहर दोनों जगह लगाया जा सकता है।उपकरण और सेंसर के बीच लंबे केबल रन से बचने के लिए सेंसर के जितना संभव हो उतना करीब स्थापित किया जाना चाहिएपीएच सेंसर का प्रयोग करते समय सेंसर केबल सहित केबल की लंबाई 20 मीटर (65.6 फीट) से अधिक नहीं होनी चाहिए; बीए10 एक्सटेंशन बॉक्स और डब्ल्यूएफ10 केबल का उपयोग करते समय 60 मीटर (197 फीट) से अधिक नहीं होनी चाहिए।एक चालकता सेंसर के लिए केबल रन 60 मीटर (197 फीट) से अधिक नहीं होना चाहिए. विघटित ऑक्सीजन के लिए सेंसर केबल की लंबाई 30 मीटर (100 फीट) से अधिक नहीं होनी चाहिए.एक ऐसी स्थापना स्थल का चयन करें जहां परिवेश का तापमान और आर्द्रता उपकरण विनिर्देशों की सीमाओं के भीतर हों (धारा 2 देखें). यदि उपकरण बाहर स्थापित किया गया है और प्रत्यक्ष सूर्य के प्रकाश के संपर्क में है, तो एक सूरज छाया हुड का उपयोग करना चाहिए। परिवेश संचालन तापमानः -20 से +55 oC भंडारण तापमानः -30 से +70 oC आर्द्रताः40 डिग्री सेल्सियस पर 10 से 90% आरएच (गैर-संक्षेपण) एक ऐसी स्थापना स्थल का चयन करें जो निम्नलिखित शर्तों को पूरा करे. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (यूएसए), प्रकार 4X ((कनाडा

ग्राउंडिंग टर्मिनल को कनेक्ट करने की विधि FLXA202 और FLXA21 के लिए अलग है। उपयोगकर्ता की सुरक्षा और हस्तक्षेप से उपकरण की सुरक्षा के लिए,कन्वर्टर के आवास को हमेशा कक्षा डी ग्राउंड (ग्राउंड प्रतिरोध 100 ओम या उससे कम) से जुड़ा होना चाहिए।. l FLXA202 आवास को ग्राउंड करना ग्राउंडिंग के लिए कन्वर्टर आवास के बाहर के टर्मिनल का उपयोग करें (चित्र 2.9A). एक रिंग टर्मिनल का उपयोग करें।कनवर्टर में टर्मिनल ब्लॉक पर टर्मिनल के लिए एक दो कोर केबल के ढाल कनेक्ट. डिस्ट्रीब्यूटर में ग्राउंड टर्मिनल से शील्ड को कनेक्ट न करें. l FLXA21 आवास को ग्राउंडिंग करें आवास में टर्मिनल ब्लॉक को ग्राउंडिंग के लिए एक एकल अलग केबल कनेक्ट करें (चित्र 2.9B).3 के बाहरी व्यास के साथ एक केबल का उपयोग करें.4 से 7 मिमी। चूंकि केबल बहुत पतला है, इसलिए आस्तीन को केबल ग्रंथि के मानक टोपी के अंदर रखें और केबल को उसके माध्यम से पारित करें। आस्तीन केबल ग्रंथियों के साथ आपूर्ति की जाती है (चित्र 2.6) ।एक वितरक के लिए कनवर्टर कनेक्ट करते समय, कनवर्टर में टर्मिनल ब्लॉक पर टर्मिनल के लिए एक डबल-कोर परिरक्षित केबल की परिरक्षण कनेक्ट करें।
