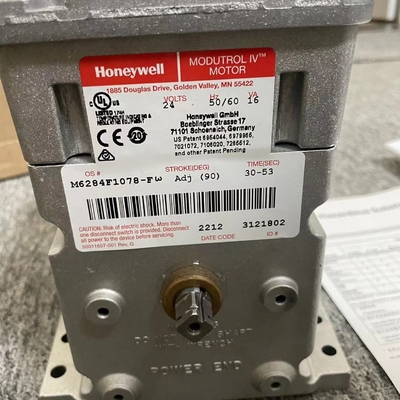

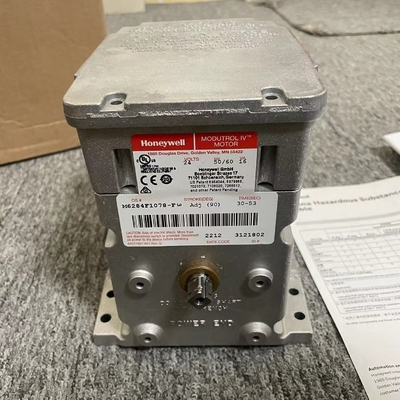

मूल हनीवेल M6284F1078-F Modutrol मोटर सर्वो एक्ट्यूएटर स्टॉक सबसे अच्छी कीमत के साथ

नॉनट्रैडलाइन मोटरों के लिए केवल 160° स्ट्रोक सेट करना1. ट्रिम पॉट को पूरी तरह से घड़ी की दिशा में घुमाएं2.मोटर्स को मध्य स्थिति में चलाएं जैसे कि एक आंतरिक ट्रांसफार्मर के बिना मॉडलConnect 24 Vac मोटर टर्मिनल 2 और 3 को ड्राइवमोटर ओओएन के लिएमोटर्स के बीच की स्थिति में पहुंचने तक मोटर के विपरीत दिशा में बंद ड्राइव करने के लिए। चित्र 13 देखें।एक आंतरिक ट्रांसफार्मर-कनेक्टजंपर के साथ मॉडल R से 2 तक मोटर ओपन (पावर एंड से देखा गया घड़ी की दिशा में) चलाने के लिएया टर्मिनल R से i तक मोटर को बंद करने के लिए (शक्ति के अंत से विपरीत दिशा में) जब तक कि मोटर मध्य स्थिति तक नहीं पहुंच जाती। चित्र 14 देखें।3. 1/8 इंच में डालें,screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4. 1/8 इंच स्क्रूड्राइवर ब्लेड को बाहरी पीले कैम पर स्लॉट में डालें और जितना संभव हो उतना घुमावदार दिशा में स्क्रूड्राइवर को स्थानांतरित करें.
5- कनेक्टिंग से पहले मोटर स्ट्रोक की जाँच करें।6.कंट्रोलर को फिर से कनेक्ट करें, प्रतिस्थापित करें

विशेषताएं • M644, M944B,E,G,H,J,K,R,S और M945B,C,G,K,L,AD मोटर्स की जगह लेता है। • एकीकृत जंक्शन बॉक्स NEMA 3 मौसम संरक्षण प्रदान करता है।• एकीकृत वसंत वापसी बिजली का रुकावट होने पर मोटर को सामान्य स्थिति में लौटाता है• मोटर और सर्किट 24 वैक से काम करते हैं। कारखाने में स्थापित ट्रांसफार्मर या एक फील्ड जोड़ा आंतरिक ट्रांसफार्मर के साथ उपलब्ध मॉडल।• त्वरित-कनेक्ट टर्मिनल मानक हैं. • पुराने मोटर्स की शाफ्ट ऊंचाई से मेल खाने के लिए एडाप्टर ब्रैकेट उपलब्ध है. • मोटर्स में फील्ड समायोज्य स्ट्रोक (90° से 160°) है. • डाई-कास्ट एल्यूमीनियम आवास.• कारखाने में स्थापित सहायक स्विच उपलब्ध हैं, या फ़ील्ड जोड़ा जा सकता है। • 30 सेकंड (90° स्ट्रोक) और 60 सेकंड (160° स्ट्रोक) का नाममात्र समय मानक। अन्य समय उपलब्ध हैं।• स्प्रिंग रिटर्न मोटर्स सामान्य रूप से बंद या सामान्य रूप से खुले वाल्व अनुप्रयोगों के लिए पावर एंड या सहायक अंत शाफ्ट से वाल्व लिंक को संचालित कर सकते हैं. • सभी मॉडलों में दोहरी शाफ्ट (दोनों छोरों पर स्लॉट और टैप) हैं. • सभी मॉडलों में सहायक स्विच कैम हैं. • पूरे वोल्टेज रेंज में फिक्स्ड टॉर्क.• मोटर्स को सामान्य रूप से खुले या सामान्य रूप से बंद वाल्वों और डिमपर्स के लिए डिज़ाइन किया गया है. • श्रृंखला 62 मॉडल में विद्युत रूप से पृथक फीडबैक पोटेंशियोमीटर शामिल है जो शाफ्ट की स्थिति का संकेत प्रदान करता है. • श्रृंखला 62 ट्रेडलाइन मॉडल में रैखिक फीडबैक है,90 सीरीज के मोटर्स के लिए विन्यस्त. सी
