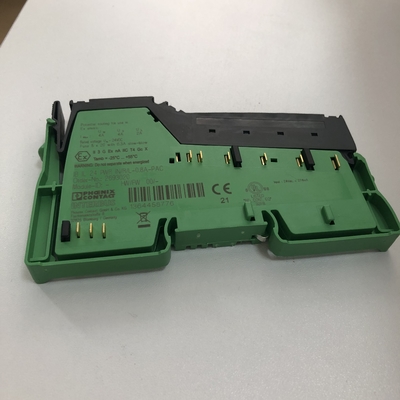

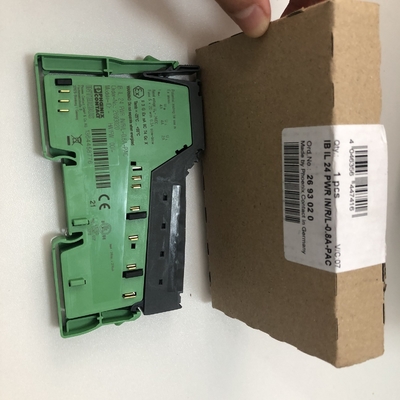

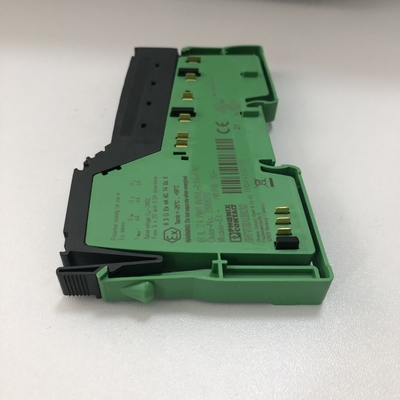

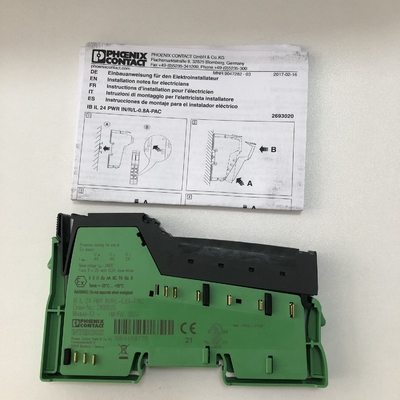

फीनिक्स आईबी आईएल 24 पीडब्ल्यूआर IN/R/L-0.8A-PAC इनलाइन टर्मिनल ब्लॉक 24 वी डीसी ग्रीन रंग

टर्मिनल एक इनलाइन स्टेशन के भीतर उपयोग के लिए डिज़ाइन किया गया है।L) तक पहुँच जाता है, इस टर्मिनल का उपयोग इस वोल्टेज को फिर से प्रदान करने के लिए किया जा सकता है।24V) को टर्मिनल तक पहुंचाया।L) इस वोल्टेज से उत्पन्न होता है।

1 विवरण 0.8 A IB IL 24 PWR IN/R/L-0.8A-PAC के संचार शक्ति UL के लिए इनलाइन बूस्ट टर्मिनल © PHOENIX CONTACT डेटा शीट टर्मिनल एक इनलाइन स्टेशन के भीतर उपयोग के लिए डिज़ाइन किया गया है।यदि संचार शक्ति (UL) के लिए बस युग्मक का अधिकतम भार प्राप्त हो जाता है, इस टर्मिनल का उपयोग इस वोल्टेज को फिर से प्रदान करने के लिए किया जा सकता है। ऐसा करने के लिए, टर्मिनल पर 24 वी डीसी वोल्टेज (यू 24 वी) लागू करें। संचार शक्ति (यूएल) इस वोल्टेज से उत्पन्न होती है।विशेषताएं ️ संचार शक्ति (यूएल) उत्पन्न करने के लिए 24 वी वोल्टेज की आपूर्ति 0 तक.8 A हार्डवेयर संस्करण 00 से, जो कि ज़ोन 2 के संभावित विस्फोटक क्षेत्रों में उपयोग के लिए अनुमोदित है चेतावनीःसंभावित विस्फोटक क्षेत्रों में उपयोग करते समय विस्फोटक जोखिम संभावित विस्फोटक क्षेत्रों में टर्मिनल का उपयोग करते समय, संबंधित नोट्स का पालन करें। यह डेटा शीट केवल IL SYS INST UM E उपयोगकर्ता पुस्तिका के साथ संयोजन में मान्य है। सुनिश्चित करें कि आप हमेशा नवीनतम प्रलेखन का उपयोग करें।इसे phoenixcontact पर उत्पाद से डाउनलोड किया जा सकता है.net/उत्पाद

ऑर्डर करने का डेटा सहायक उपकरण प्रकार ऑर्डर संख्या पीसी/पीटी कनेक्टर, रंगीन, इनलाइन पावर और सेगमेंट टर्मिनल ब्लॉक (कनेक्टर/एडाप्टर) के लिए IB IL SCN-PWR IN-CP 2727637 10 लेबलिंग फ़ील्ड, चौड़ाईः 12.2 मिमी (मार्किंग) आईबी आईएल फील्ड 2 2727501 10 स्ट्रिप डालें, शीट, सफेद, बिना लेबल के, के साथ लेबल किया जा सकता हैः कार्यालय प्रिंटिंग सिस्टमः लेजर प्रिंटर, माउंटिंग प्रकारः सम्मिलित करें, अक्षर क्षेत्रः 62 x 10 मिमी (मार्किंग) ESL 62X10 0809492 1 प्रलेखन प्रकार आदेश संख्यापीसी./Pkt. उपयोगकर्ता पुस्तिका, अंग्रेजी, इनलाइन उत्पाद श्रृंखला के स्वचालन टर्मिनल IL SYS INST UM E - - आयाम (नाममात्र आकार मिमी में) चौड़ाई 12.2 मिमी ऊंचाई 119.8 मिमी गहराई 71.5 मिमी 4 तकनीकी डेटा 119,8 71,5 सामान्य डेटा रंग हरा वजन 65 ग्राम (कनेक्टर के साथ) माउंटिंग प्रकार DIN रेल परिवेश का तापमान (प्रचालन) -25 °C... 55 °C परिवेश का तापमान (भंडारण/परिवहन) -25 °C...85 °C अनुमत आर्द्रता (प्रचालन) 10 % ... 95 % (गैर-संक्षेपण) अनुमेय आर्द्रता (भंडारण/परिवहन) 10 %... 95 % (गैर-संक्षेपण) IB IL 24 PWR IN/R/L-0.8A-PAC 7914_en_02 PHOENIX CONTACT 4 / 8 वायु दबाव (प्रचालन) 70 kPa...106 kPa (समुद्र तल से 3000 मीटर तक) वायु दबाव (भण्डारण/परिवहन) 70 kPa ... 106 kPa (समुद्र तल से 3000 मीटर तक) सुरक्षा की डिग्री IP20 सुरक्षा वर्ग III, IEC 61140, EN 61140, VDE
