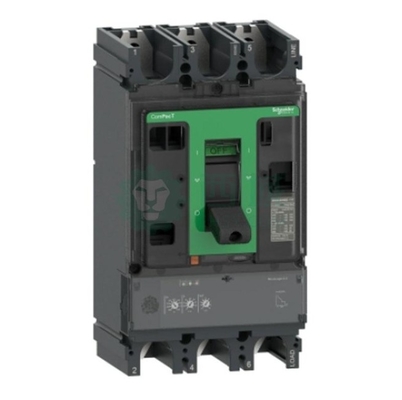

Schnerder C63N32D630 सर्किट ब्रेकर ComPacT NSX630N, 50kA 415VAC पर, माइक्रोलॉजिक 2.3 ट्रिप यूनिट 630A, 3 ध्रुव 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
उत्पत्ति के प्लेस चीन
ब्रांड नाम Schnerder
प्रमाणन CE
मॉडल संख्या C63N32D630
न्यूनतम आदेश मात्रा 1
मूल्य USD$400
पैकेजिंग विवरण कार्टून
प्रसव के समय स्टॉक में
भुगतान शर्तें एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 500 पीसी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
रेंज ComPacT नई पीढ़ी उत्पाद का नाम कॉम्पैक्ट एनएसएक्स नई पीढ़ी
उपकरण का संक्षिप्त नाम एनएसएक्स630एन डंडे का वर्णन 3पी
संरक्षित ध्रुवों का विवरण 3 डी
प्रमुखता देना

3 डी सर्किट ब्रेकर कॉम्पैक्ट एनएसएक्स 630 एन

,

50kA सर्किट ब्रेकर ComPacT NSX630N

,

माइक्रोलॉजिक 2.3 सर्किट ब्रेकर ComPacT NSX630N
एक संदेश छोड़ें
उत्पाद विवरण

मुख्य
रेंज ComPacT नई पीढ़ी
उत्पाद का नाम कॉम्पैक्ट एनएसएक्स नई पीढ़ी
उपकरण का संक्षिप्त नाम NSX630N
उत्पाद या घटक का प्रकार सर्किट ब्रेकर
उपकरण अनुप्रयोग वितरण
ध्रुव विवरण 3पी
संरक्षित खंभे का वर्णन 3D
[में] नामित धारा 630 A 40 °C पर
[Ue] नामित परिचालन वोल्टेज 690 V AC 50/60 Hz
नेटवर्क प्रकार एसी
नेटवर्क आवृत्ति 50/60 Hz
अलगाव के लिए उपयुक्तता हाँ, EN/IEC 60947-2 के अनुरूप
उपयोग श्रेणी श्रेणी A
[आईसीयू] नामित अंतिम शॉर्ट सर्किट ब्रेक क्षमता 85 kA Icu 220/240 V AC 50/60 Hz IEC 60947-2 के अनुरूप
50 kA Icu 380/415 V AC 50/60 Hz पर IEC 60947-2 के अनुरूप
आईईसी 60947-2 के अनुरूप 440 वी एसी 50/60 हर्ट्ज पर 42 kA आईसीयू
आईईसी 60947-2 के अनुरूप 500 वी एसी 50/60 हर्ट्ज पर 30 kA आईसीयू
IEC 60947-2 के अनुरूप 525 V AC 50/60 Hz पर 22 kA Icu
आईईसी 60947-2 के अनुरूप 660/690 वी एसी 50/60 हर्ट्ज पर 10 kA आईसीयू
50 kA 480 V AC 50/60 Hz पर UL 508 के अनुरूप
प्रदर्शन स्तर N 50 kA 415 V AC
यात्रा इकाई का नाम माइक्रोलॉजिक 2.3
ट्रिप यूनिट तकनीक इलेक्ट्रॉनिक
ट्रिप यूनिट सुरक्षा कार्य आईएसओआई
नियंत्रण प्रकार टॉगल करें
सर्किट ब्रेकर को माउंट करने का मोड तय
पूरक
[Ui] नामित इन्सुलेशन वोल्टेज 800 V AC 50/60 Hz
[Uimp] रेटेड आवेग वोल्टेज का सामना 8 केवी
[Ics] संक्षिप्त सर्किट तोड़ने की क्षमता 85 kA 220/240 V AC 50/60 Hz पर IEC 60947-2 के अनुरूप
50 kA 380/415 V AC 50/60 Hz पर IEC 60947-2 के अनुरूप
42 kA 440 V AC 50/60 Hz पर IEC 60947-2 के अनुरूप
आईईसी 60947-2 के अनुरूप 500 वी एसी 50/60 हर्ट्ज पर 30 kA
आईईसी 60947-2 के अनुरूप 525 वी एसी 50/60 हर्ट्ज पर 11 kA
10 kA 660/690 V AC 50/60 Hz पर IEC 60947-2 के अनुरूप
यांत्रिक स्थायित्व 15000 चक्र
विद्युत स्थायित्व 8000 चक्र 440 V In/2 पर
4000 चक्र 440 V में
6000 चक्र 690 V In/2 पर
2000 चक्र 690 V में
प्रत्येक पोल पर शक्ति अपव्यय 39.69 W
माउंटिंग सपोर्ट बैकप्लेट
माउंटिंग स्थिति क्षैतिज और ऊर्ध्वाधर
पीठ पर फ्लैट
ऊपर की ओर कनेक्शन सामने
नीचे की ओर कनेक्शन सामने
कनेक्शन पिच 45 मिमी
सुरक्षा का प्रकार L: अधिभार संरक्षण के लिए (लंबा समय)
तो: निश्चित देरी के साथ अल्पकालिक शॉर्ट सर्किट संरक्षण के लिए
I: क्षणिक शॉर्ट सर्किट सुरक्षा के लिए
ट्रिप यूनिट रेटिंग 630 A 40 °C पर
लंबे समय तक पिकअप समायोजन प्रकार Ir (तापीय सुरक्षा) समायोज्य 9 सेटिंग्स
[Ir] लंबे समय तक सुरक्षा पिकअप समायोजन रेंज 250...630 ए
लंबे समय तक सुरक्षा देरी समायोजन प्रकार tr तय
[tr] लंबे समय तक सुरक्षा देरी समायोजन सीमा 400 सेकंड 1.5 x Ir पर
6 x Ir पर 16 सेकंड
11 सेकंड 7.2 x Ir पर
ताप स्मृति ट्रिपिंग से 20 मिनट पहले और बाद में
अल्पकालिक सुरक्षा पिकअप समायोजन प्रकार Isd समायोज्य 9 सेटिंग्स
[ISD] अल्पकालिक सुरक्षा पिकअप समायोजन सीमा 1.5...10 x Ir
अल्पकालिक सुरक्षा विलंब समायोजन प्रकार tsd तय
तत्काल सुरक्षा पिकअप समायोजन प्रकार II तय
[ii] तत्काल सुरक्षा पिकअप समायोजन रेंज 6900 ए
पृथ्वी लीक सुरक्षा बिना
ज़ोन चुनिंदा इंटरलॉकिंग ZSI बिना
विद्युत सहायक उपकरणों के लिए स्लॉट की संख्या 6 स्लॉट
स्थानीय सिग्नलिंग काम करने के लिए तैयार होने के लिए चमकता हुआ एलईडी (हरी)
एलईडी 105 % इर (लाल) अधिभार के लिए
एलईडी 90 % इर (नारंगी) अधिभार के लिए
चौड़ाई (W) 140 मिमी
ऊंचाई (एच) 255 मिमी
गहराई (D) 110 मिमी
शुद्ध भार 6.2 किलो
पर्यावरण
मानक EN/IEC 60947
उत्पाद प्रमाणन सीसीसी
ईएसी
समुद्री
ओवरवोल्टेज श्रेणी वर्ग II
विद्युत झटके से सुरक्षा वर्ग वर्ग II
प्रदूषण की डिग्री IEC 60664-1 के अनुरूप
आईपी संरक्षण की डिग्री आईईसी 60529 के अनुरूप IP40
सुरक्षा का स्तर आईईसी 62262 के अनुरूप IK07
संचालन के लिए परिवेश वायु तापमान -25...70 °C
भंडारण के लिए परिवेश वायु तापमान -50 से 85 °C
सापेक्ष आर्द्रता ०.९५%
परिचालन ऊंचाई 0...2000 मीटर बिना गिरावट के
2000 मी...5000 मी.
पैकिंग इकाइयां
इकाई पैकेज का प्रकार 1 पीसीई
पैकेज 1 में इकाइयों की संख्या 1
पैकेज 1 ऊंचाई 15.0 सेमी
पैकेज 1 चौड़ाई 16.0 सेमी
पैकेज 1 लंबाई 29.5 सेमी
पैकेज 1 वजन 5.732 किलोग्राम
इकाई पैकेज का प्रकार 2 S04
पैकेज 2 में इकाइयों की संख्या 2
पैकेज 2 ऊंचाई 30.0 सेमी
पैकेज 2 चौड़ाई 40.0 सेमी
पैकेज 2 लंबाई 60.0 सेमी
पैकेज 2 वजन 12.318 किलोग्राम
