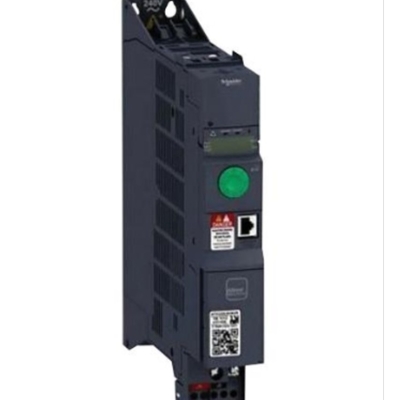

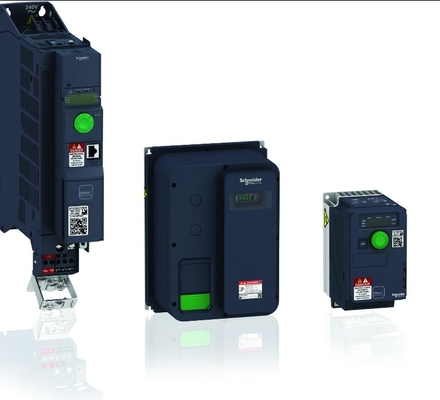

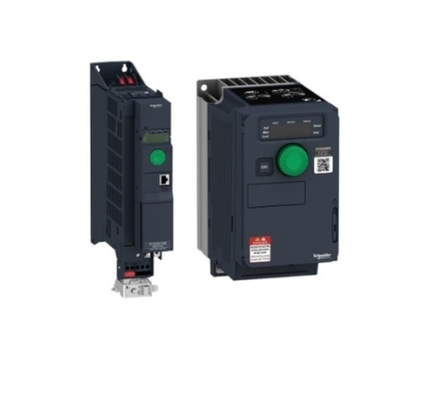

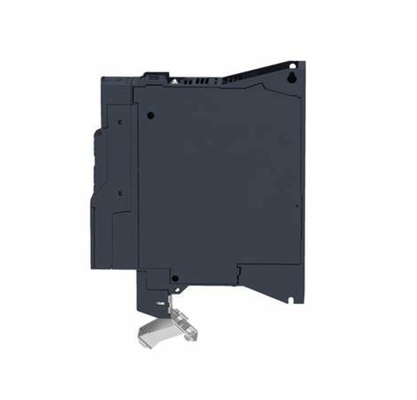

श्नाइडर वैरिएबल स्पीड ड्राइव, अल्टीवर मशीन एटीवी 320, 0.75 किलोवाट, 380 से 500 वी, 3 चरण पुस्तक
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Schneider |
| प्रमाणन | CE |
| मॉडल संख्या | एटीवी320U07N4B |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | USD$130 |

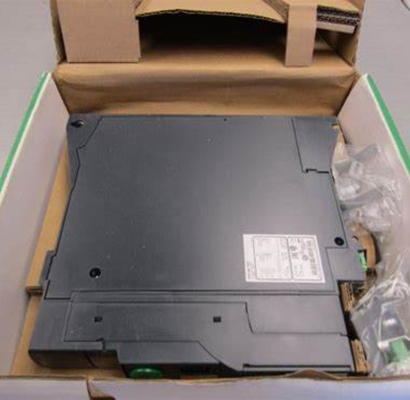

| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | स्टॉक में |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 500 पीसी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद की श्रेणी | Altivar मशीन ATV320 | प्रकार | मानक संस्करण |
|---|---|---|---|
| ड्राइव का प्रारूप | किताब | बढ़ते मोड | कैबिनेट माउंट |
| प्रमुखता देना | तीन चरणों के श्नाइडर चर गति ड्राइव,0.75kW श्नाइडर चर गति ड्राइव |
||
उत्पाद विवरण
| उत्पाद श्रेणी | अल्टीवर मशीन ATV320 |
|---|---|
| उत्पाद या घटक का प्रकार | चर गति ड्राइव |
| उत्पाद विशिष्ट अनुप्रयोग | जटिल मशीनें |
| भिन्नता | मानक संस्करण |
| ड्राइव का प्रारूप | पुस्तक |
| माउंट मोड | कैबिनेट माउंट |
| संचार बंदरगाह प्रोटोकॉल | मॉडबस सीरियल CANखुला |
| विकल्प कार्ड | संचार मॉड्यूल, CANopen संचार मॉड्यूल, EtherCAT संचार मॉड्यूल, प्रोफेबस डीपी वी1 संचार मॉड्यूल, PROFINET संचार मॉड्यूल, ईथरनेट पावरलिंक संचार मॉड्यूल, ईथरनेट/आईपी संचार मॉड्यूल, DeviceNet |
| [हम] नामित आपूर्ति वोल्टेज | 380...500 वी - 15...10% |
| नाममात्र आउटपुट करंट | 2.3 ए |
| मोटर की शक्ति किलोवाट | 0.75 किलोवाट भारी कार्य |
| ईएमसी फ़िल्टर | कक्षा C2 ईएमसी फ़िल्टर एकीकृत |
| आईपी सुरक्षा की डिग्री | IP20 |
| असतत इनपुट संख्या | 7 |
|---|---|
| असतत इनपुट प्रकार | एसटीओ सुरक्षित टॉर्क बंद, 24 वी डीसी1.5 kOhm डीआई1...डीआई6 लॉजिक इनपुट, 24 वी डीसी 30 वी) डीआई5 पल्स इनपुट के रूप में प्रोग्राम करने योग्य 0-30 kHz, 24 वी डीसी 30 वी) |
| असतत इनपुट तर्क | सकारात्मक तर्क (स्रोत) नकारात्मक तर्क (सिंक) |
| असतत आउटपुट संख्या | 3 |
| असतत आउटपुट प्रकार | खुला कलेक्टर DQ+ 0...1 kHz 30 V DC 100 mA खुला कलेक्टर DQ- 0...1 kHz 30 V DC 100 mA |
| एनालॉग इनपुट संख्या | 3 |
| एनालॉग इनपुट प्रकार | एआई1 वोल्टेज 0...10 वी डीसी 30 kOhm 10 बिट AI2 द्विध्रुवीय अंतर वोल्टेज +/- 10 V DC 30 kOhm 10 बिट एआई3 वर्तमान 0...20 एमए (या 4-20 एमए, एक्स-20 एमए, 20-एक्स एमए या अन्य पैटर्न कॉन्फ़िगरेशन के अनुसार) 250 ओम 10 बिट |
| एनालॉग आउटपुट संख्या | 1 |
| एनालॉग आउटपुट प्रकार | सॉफ्टवेयर से विन्यस्त करंट AQ1 10...20 mA 800 ओम 10 बिट सॉफ्टवेयर से कॉन्फ़िगर करने योग्य वोल्टेज AQ1 0...10 V DC 470 ओम 10 बिट |
| रिले आउटपुट प्रकार | विन्यास योग्य रिले तर्क R1A 1 NO 100000 चक्र विन्यास योग्य रिले तर्क R1B 1 NC 100000 चक्र कॉन्फ़िगर करने योग्य रिले तर्क R1C विन्यास योग्य रिले तर्क R2A 1 NO 100000 चक्र विन्यास योग्य रिले तर्क R2C |
| अधिकतम स्विचिंग करंट | रिले आउटपुट R1A, R1B, R1C प्रतिरोधक, cos phi = 1 3 A 250 V AC रिले आउटपुट R1A, R1B, R1C प्रतिरोधक, cos phi = 1 3 A 30 V DC रिले आउटपुट R1A, R1B, R1C, R2A, R2C प्रेरक, cos phi = 0.4 7 ms 2 A 250 V AC रिले आउटपुट R1A, R1B, R1C, R2A, R2C प्रेरक, cos phi = 0.4 7 ms 2 A 30 V DC रिले आउटपुट R2A, R2C प्रतिरोधक, cos phi = 1 5 A 250 V AC रिले आउटपुट R2A, R2C प्रतिरोधक, cos phi = 1 5 A 30 V DC |
| न्यूनतम स्विचिंग करंट | रिले आउटपुट R1A, R1B, R1C, R2A, R2C 5 mA 24 V DC |
| पहुँच की विधि | गुलाम CANopen |
| 4 चतुर्भुज संचालन संभव | सच |
| असिंक्रोनस मोटर नियंत्रण प्रोफ़ाइल | वोल्टेज/आवृत्ति अनुपात, 5 अंक सेंसर के बिना प्रवाह वेक्टर नियंत्रण, मानक वोल्टेज/फ्रीक्वेंसी अनुपात - ऊर्जा बचत, वर्गिक यू/एफ सेंसर के बिना प्रवाह वेक्टर नियंत्रण - ऊर्जा बचत वोल्टेज/आवृत्ति अनुपात, 2 अंक |
| सिंक्रोन मोटर नियंत्रण प्रोफ़ाइल | सेंसर के बिना वेक्टर नियंत्रण |
| अस्थायी ओवरटॉर्क | 170...200% मोटर का नाममात्र टोक़ |
| अधिकतम आउटपुट आवृत्ति | 0.599 kHz |
| त्वरण और विलंब रैंप | रैखिक यू एस CUS रैंप स्विचिंग त्वरण/धीमी गति के लिए रैंप अनुकूलन डीसी इंजेक्शन के साथ त्वरण/धीमापन स्वतः रोक |
| मोटर स्लिप मुआवजा | भार के बावजूद स्वचालित समायोज्य 0 से 300 % वोल्टेज/फ़्रीक्वेंसी अनुपात में उपलब्ध नहीं (2 या 5 अंक) |
| स्विचिंग आवृत्ति | 2...16 kHz समायोज्य 4...16 kHz घटाव कारक के साथ |
| नाममात्र स्विचिंग आवृत्ति | 4 kHz |
| ब्रेक को स्थिर करने के लिए | डीसी इंजेक्शन द्वारा |
| ब्रेक हेलिकॉप्टर एकीकृत | सच |
| लाइन धारा | 3.6 एक 380 V भारी कर्तव्य) 2.7 एक 500 वी भारी कर्तव्य) |
| प्रति चरण अधिकतम इनपुट करंट | 3.6 ए |
| अधिकतम आउटपुट वोल्टेज | 500 वी |
| प्रतीत शक्ति | 2.3 kVA 500 V भारी कार्य) |
| नेटवर्क आवृत्ति | 50-60 हर्ट्ज |
| सापेक्ष सममित नेटवर्क आवृत्ति सहिष्णुता | 5 % |
| भावी लाइन Isc | 5 kA |
| उच्च अधिभार पर आधार भार वर्तमान | 3.0 ए |
| W में शक्ति अपव्यय | फैन 31 W 380 V 4 kHz |
| सुरक्षा कार्य के साथ सुरक्षित रूप से सीमित गति (एसएलएस) | सच |
| सुरक्षा कार्य के साथ सुरक्षित ब्रेक प्रबंधन (SBC/SBT) | गलत |
| सुरक्षा कार्य के साथ सुरक्षित संचालन बंद (एसओएस) | गलत |
| सुरक्षा कार्य के साथ सुरक्षित स्थिति (एसपी) | गलत |
| सुरक्षा कार्य के साथ सुरक्षित प्रोग्राम योग्य तर्क | गलत |
| सुरक्षा कार्य के साथ सुरक्षित गति मॉनिटर (एसएसएम) | गलत |
| सुरक्षा कार्य के साथ सुरक्षित स्टॉप 1 (SS1) | सच |
| सुरक्षित स्टॉप 2 (एसएस 2) के साथ | गलत |
| सुरक्षा कार्य के साथ सुरक्षित टॉर्क बंद (STO) | सच |
| सुरक्षा कार्य के साथ सुरक्षित सीमित स्थिति (SLP) | गलत |
| सुरक्षा कार्य के साथ सुरक्षित दिशा (एसडीआई) | गलत |
| सुरक्षा प्रकार | इनपुट चरण ब्रेक ड्राइव आउटपुट चरणों और पृथ्वी ड्राइव के बीच ओवरकंट्रेंट अति ताप संरक्षण ड्राइव मोटर चरण ड्राइव के बीच शॉर्ट सर्किट थर्मल प्रोटेक्शन ड्राइव |
| चौड़ाई | 1.8 इंच (45.0 मिमी) |
| ऊँचाई | 12.8 इंच (325.0 मिमी) |
| गहराई | 9.6 इंच (245.0 मिमी) |
| शुद्ध भार | 5.5 पाउंड (यूएस) (2.5 किलोग्राम) |
| परिचालन स्थिति | ऊर्ध्वाधर +/- 10 डिग्री |
|---|---|
| उत्पाद प्रमाणन | सीई एटीएक्स नाम जीओएसटी ईएसी आरसीएम केसी |
| चिह्नित करना | सीई एटीएक्स यूएल सीएसए ईएसी आरसीएम |
| मानक | आईईसी 61800-5-1 |
| विद्युत चुम्बकीय संगतता | इलेक्ट्रोस्टैटिक डिस्चार्ज प्रतिरोधक परीक्षण स्तर 3 आईईसी 61000-4-2 विकिरित रेडियो-आवृत्ति विद्युत चुम्बकीय क्षेत्र प्रतिरोधक परीक्षण स्तर 3 आईईसी 61000-4-3 विद्युत तेज क्षणिक/फट प्रतिरोधक परीक्षण स्तर 4 आईईसी 61000-4-4 1.2/50 μs - 8/20 μs वृद्धि प्रतिरोध परीक्षण स्तर 3 आईईसी 61000-4-5 रेडियो आवृत्ति प्रतिरोधक परीक्षण स्तर 3 IEC 61000-4-6 वोल्टेज की गिरावट और रुकावट प्रतिरोध परीक्षण IEC 61000-4-11 |
| पर्यावरण वर्ग (प्रचालन के दौरान) | IEC 60721-3-3 के अनुसार वर्ग 3C3 IEC 60721-3-3 के अनुसार वर्ग 3S2 |
| आघात के प्रभाव में अधिकतम त्वरण (प्रचालन के दौरान) | 150 m/s2 11 ms पर |
| कंपन तनाव के तहत अधिकतम त्वरण (प्रचालन के दौरान) | 10 m/s2 13...200 Hz पर |
| कंपन भार के तहत अधिकतम विक्षोभ (प्रचालन के दौरान) | 1.5 मिमी 2...13 हर्ट्ज पर |
| अनुमत सापेक्ष आर्द्रता (प्रचालन के दौरान) | कक्षा 3K5 EN 60721-3 के अनुसार |
| शीतलन हवा का आयतन | 2483.3 गैल/घंटा (यूएस) (9.4 m3/h) |
| ओवरवोल्टेज श्रेणी | III |
| विनियमन लूप | समायोज्य पीआईडी नियामक |
| गति सटीकता | +/- 10 % 0.2 Tn से Tn के नाममात्र स्लिप |
| प्रदूषण की डिग्री | 2 |
| परिवेश वायु परिवहन तापमान | -13.0000000000...158.0000000000 °F (-25...70 °C) |
| संचालन के लिए परिवेश वायु तापमान | 14.0000000000...122.0000000000 °F (-10...50 °C) बिना गिरावट के 122.0000000000...140.0000000000 °F (50...60 °C) घटाव कारक के साथ |
| भंडारण के लिए परिवेश का तापमान | -13.0000000000...158.0000000000 °F (-25...70 °C) |
| श्रेणी | US1CP4B22152 |
|---|---|
| छूट अनुसूची | CP4B |
| GTIN | 3606480966408 |
| वापसी योग्य | हाँ |
| मूल देश | आईडी |
| इकाई पैकेज का प्रकार 1 | पीसीई |
|---|---|
| पैकेज 1 में इकाइयों की संख्या | 1 |
| पैकेज 1 ऊंचाई | 3.346 इंच (8.500 सेमी) |
| पैकेज 1 चौड़ाई | 10.827 इंच (27.500 सेमी) |
| पैकेज 1 लंबाई | 12.795 इंच (32.500 सेमी) |
| पैकेज 1 वजन | 5.172 पाउंड (अमेरिका) (2.346 किलोग्राम) |
| इकाई पैकेज का प्रकार 2 | पी०६ |
| पैकेज 2 में इकाइयों की संख्या | 24 |
| पैकेज 2 ऊंचाई | 29.528 इंच (75.000 सेमी) |
| पैकेज 2 चौड़ाई | 23.622 इंच (60.000 सेमी) |
| पैकेज 2 लंबाई | 31.496 इंच (80.000 सेमी) |
| पैकेज 2 वजन | 146.175 पाउंड (यूएस) (66.304 किलोग्राम) |
