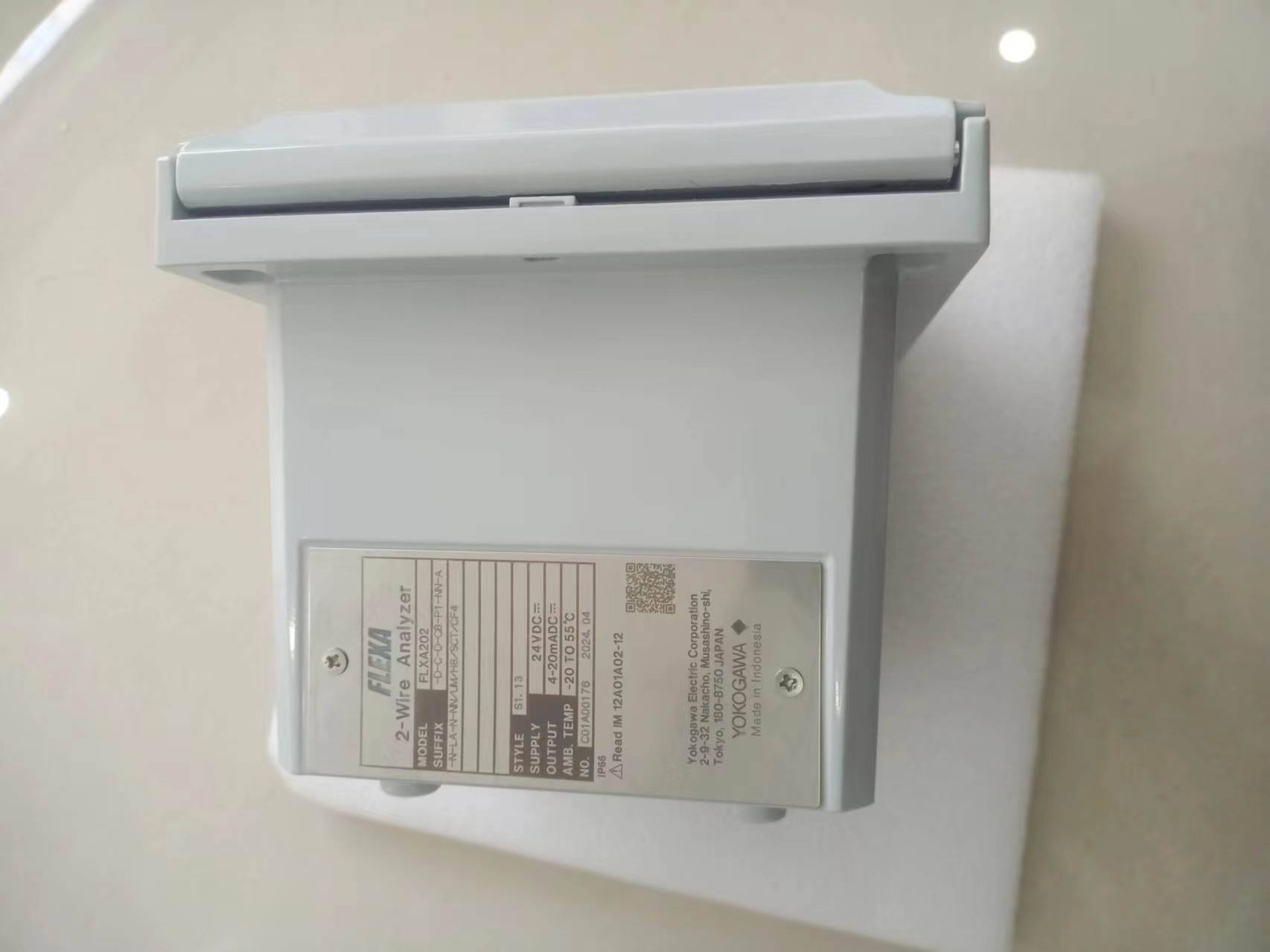

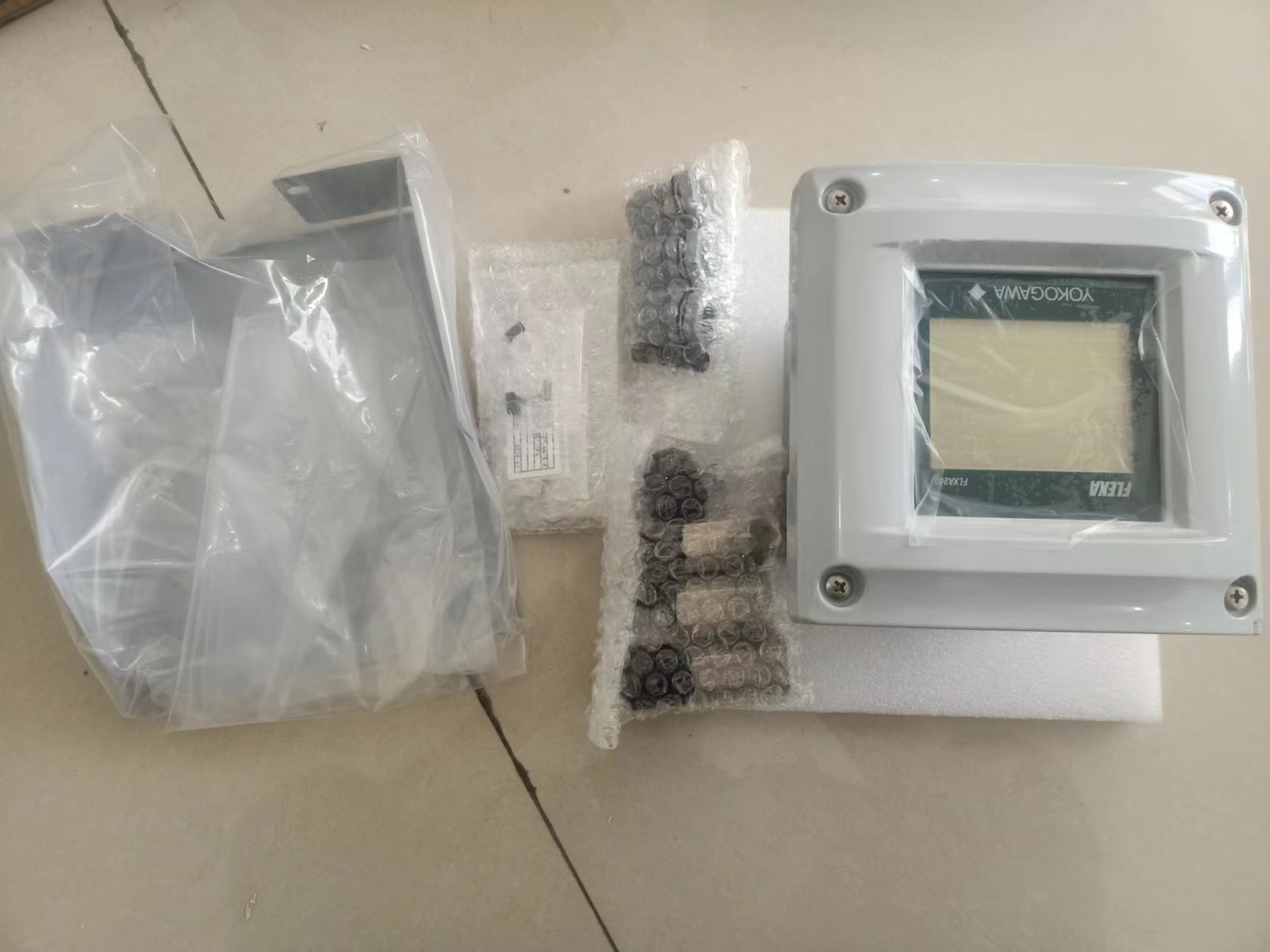

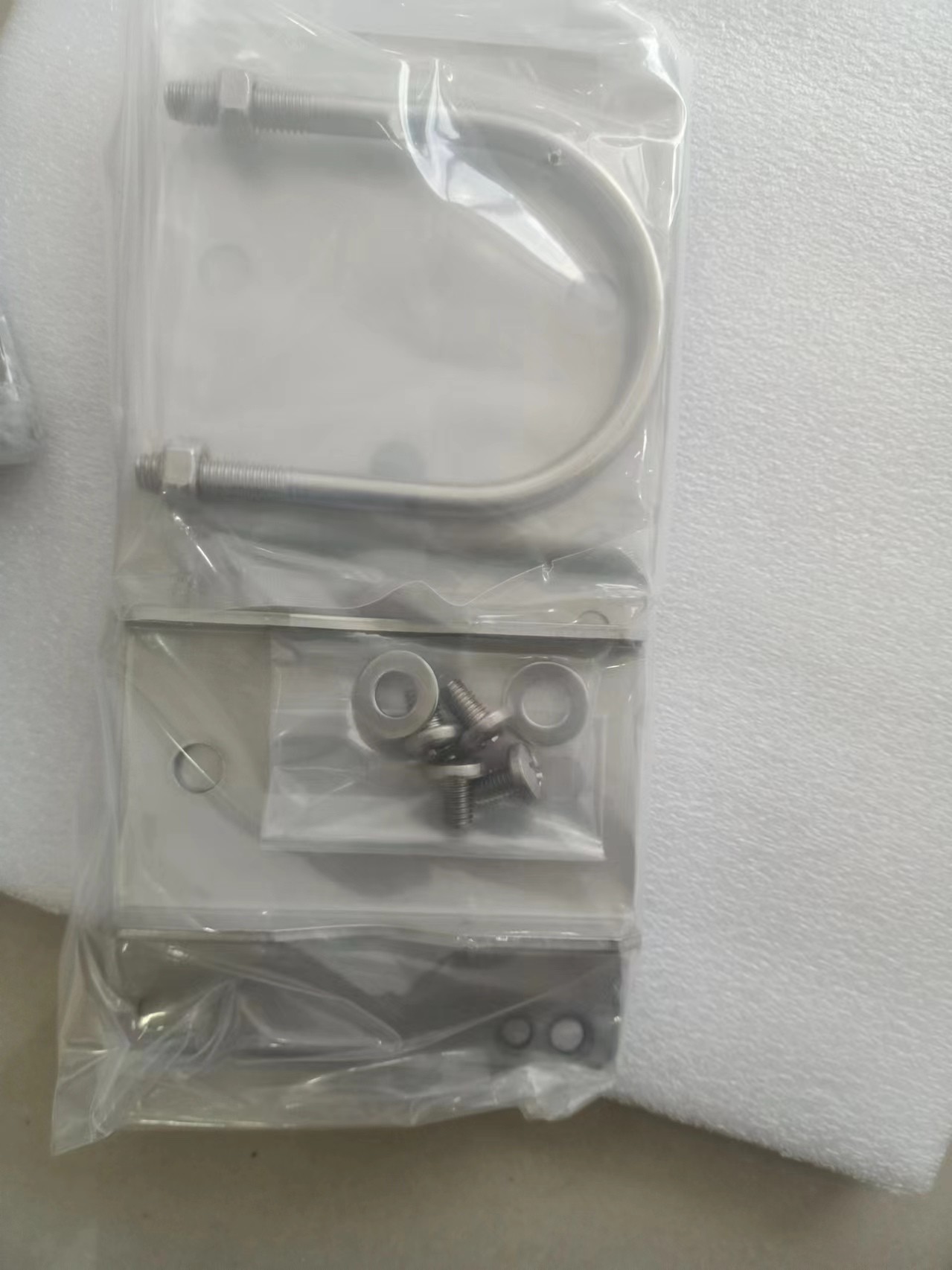

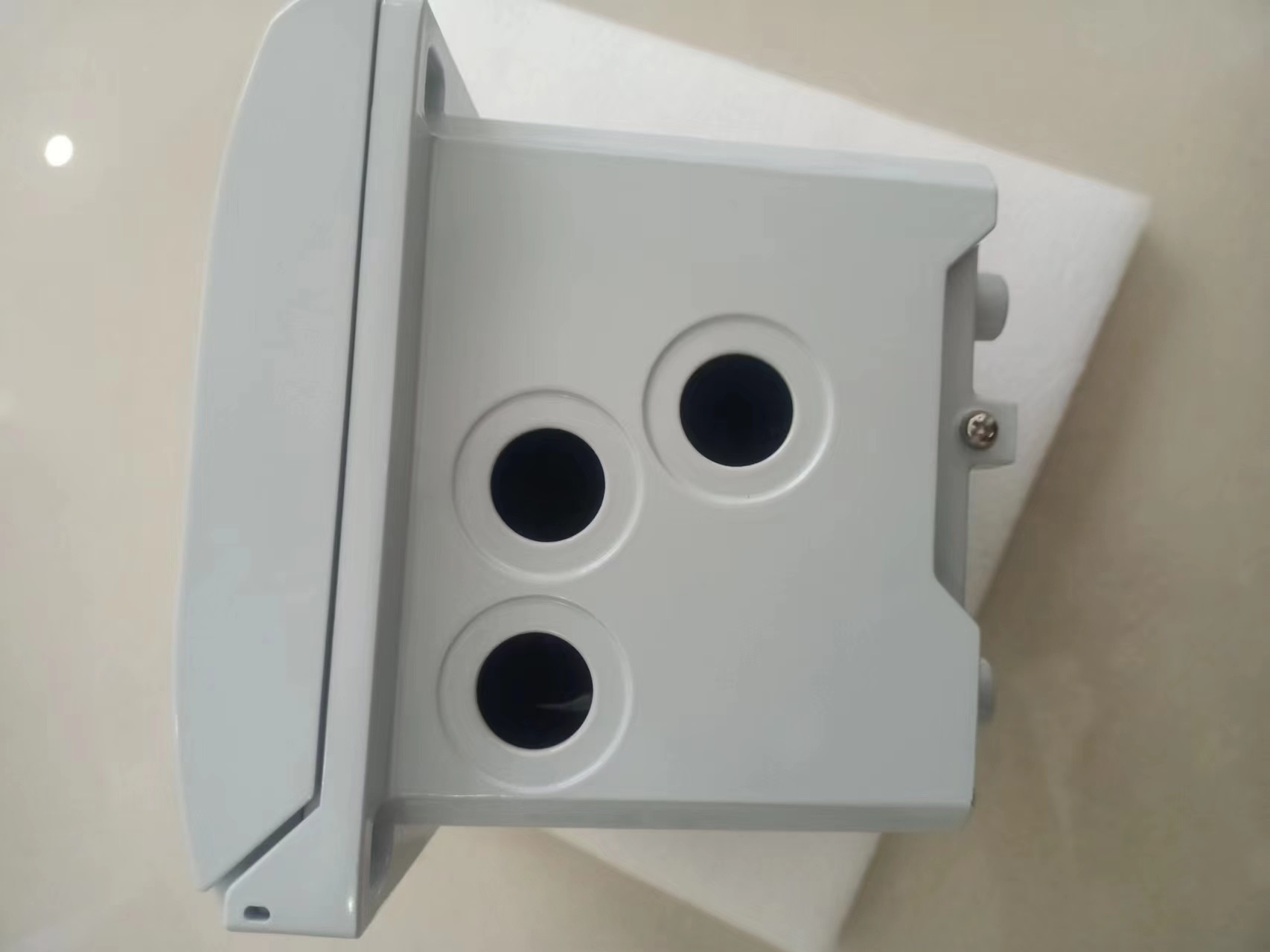

जापान से योकोगावा FLXA202 2-वायर डुअल चैनल ट्रांसमीटर/विश्लेषक अनुकूलित OEM

प्रेरक चालकता (ISC) ■ इनपुट विनिर्देश एकीकृत तापमान सेंसर के साथ योकोगावा प्रेरक चालकता ISC40 श्रृंखला के साथ संगतः NTC30k या Pt1000. ■ इनपुट रेंज चालकताः0 से 2000 mS/cm 25 oC के संदर्भ तापमान परतापमानः -20 से 140 oC केबल की लंबाईः अधिकतम 60 मीटर स्थिर सेंसर केबल की कुल लंबाई + WF10 ((J) विस्तार केबल।केबल के प्रभाव एक सूखी सेल से जुड़े केबल के साथ एक हवा CAL कर समायोजित किया जा सकता है■ आउटपुट रेंज चालकताः न्यूनतम अवधिः 100 μS/cm अधिकतम अवधिः 2000 mS/cm (अधिकतम 90% शून्य दमन) तापमानः न्यूनतम अवधि 25 oC अधिकतमस्पैन 160 oC ■ प्रदर्शन (सटीकता) (निर्दिष्टीकरण सिमुलेटेड इनपुट के साथ व्यक्त किए जाते हैं)) (आउटपुट स्पैन 0-100 μS/cm या अधिक है) चालकताः रैखिकताः ±(0.4 % F.S. + 0.3 μS/cm) दोहरावः ±(0.4 % F.S. + 0.3 μS/cm) तापमानः ±0.3 oC चरण प्रतिक्रियाः८ सेकंड में ९०% (< २ दशक) नोट: "एफ.एस. " का अर्थ है विश्लेषक आउटपुट का अधिकतम सेटिंग मान। 2-4. विघटित ऑक्सीजन (डीओ) ■ इनपुट विनिर्देश FLXA202 झिल्ली से ढके विघटित ऑक्सीजन सेंसर से आउटपुट स्वीकार करता है।ये सेंसर गैल्वनिक प्रकार के हो सकते हैं, जहां सेंसर अपना स्वयं का ड्राइविंग वोल्टेज उत्पन्न करता है या पोलारोग्राफिक प्रकार, जहां सेंसर कन्वर्टर से बाहरी ड्राइविंग वोल्टेज का उपयोग करता है।इनपुट रेंज 0 से 50 μA गैल्वानिक सेंसर के लिए और 0 से 1 माइक्रो A पोलारोग्राफिक सेंसर के लिए है. तापमान मुआवजे के लिए FLXA202 Pt1000 (DO30 सेंसर) और NTC22k तत्वों (OXYFERM और OXYGOLD सेंसर) को स्वीकार करता है. ■ इनपुट रेंज DO30 सेंसरः भंग ऑक्सीजनः 0 से 50 मिलीग्राम / एल (पीपीएम) तापमान:-20 से 150 oC नोटः DO30 के लिए प्रक्रिया तापमान 0 से 40 oC है हैमिल्टन सेंसरः Oxyferm: माप सीमाः 10 ppb से 40 ppm तापमान सीमाः 0 से 130 oC Oxygold G: माप सीमाः2 पीपीबी से 40 पीपीएम तापमान सीमा: 0 से 130 oC ऑक्सीगोल्ड B: माप सीमाः 8 ppb से 40 ppm तापमान सीमाः 0 से 100 oC ■ आउटपुट रेंज DO सांद्रताः mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 पीपीबी % संतृप्ति: न्यूनतमः 10 % अधिकतमः 600 % तापमानः न्यूनतम अवधि 25 oC अधिकतम अवधि 170 oC ■ प्रदर्शन (सटीकता) (विशेषण अनुकरणीय इनपुट के साथ व्यक्त किए जाते हैं) पीपीएम मोड में प्रदर्शनः रैखिकताः ± 0.05 पीपीएम या ±0.8% एफ.एस. जो भी अधिक हो दोहरावः ±0.05 पीपीएम या ±0.8% एफ.एस. जो भी अधिक हो सटीकताः ±0.05 पीपीएम या ±0.8% एफ.एस. जो भी अधिक हो पीपीबी मोड में प्रदर्शनः रैखिकताः ±1 पीपीबी या ±0.8% F.S, जो भी अधिक हो दोहरावः ±1 ppb या ±0.8% F.S, जो भी अधिक हो सटीकताः ±1 ppb या ±0.8% F.S, जो भी अधिक हो तापमान रैखिकताः ±0.3 oC दोहरावः ±0.1 oC सटीकता:±0.3 डिग्री सेल्सियस नोटः "एफ.एस". का अर्थ है विश्लेषक के आउटपुट का अधिकतम सेटिंग मान। 2-5. डिजिटल सेंसर के साथ पीएच/ऑक्सीकरण-रिडक्शन पॉटेंशियल (पीएच/ओआरपी),FU20F pH/ORP SENCOM सेंसर ■ इनपुट विनिर्देश FU20F और FLXA202 के बीच द्विदिश डिजिटल संचार (RS-485) ■ इनपुट रेंज (FU20F के आधार पर) pH: 0 से 14 पीएच ओआरपीः -1500 से 1500 एमवी आरएचः 0 से 100 आरएच तापमानः -10 से 105 oC ■ आउटपुट पीएच रेंजः मिन. स्पैन 1 पीएच अधिकतम. स्पैन 20 पीएच ओआरपीः मिन. स्पैन 100 एमवी अधिकतम. स्पैन 3000 एमवी आरएचः मिन. स्पैन 2 आरएच अधिकतम.अवधि 100 आरएच तापमान: मिन. स्पैन 25 oC अधिकतम स्पैन 170 oC फरवरी 02, 2016-00 4 सभी अधिकार सुरक्षित. कॉपीराइट © 2015, योकोगावा इलेक्ट्रिक कॉरपोरेशन GS 12A01A03-01EN 3. इलेक्ट्रिकल ■ आउटपुट सिग्नल जनरलः4-20 एमए डीसी नोट का एक आउटपुट: सहिष्णुताः ±0.02 mA द्विदिशात्मक HART डिजिटल संचार, mA (4-20mA) संकेत पर ओवरलैप किया गया आउटपुट फ़ंक्शनः रैखिक या गैर-रैखिक (21-चरण तालिका) बर्न आउट फ़ंक्शनः(ISC को छोड़कर NAMUR 43) बिना HART/PH201G के: नीचेः 3.6 mA (सिग्नलः 3.8 से 20.5 mA pH/ORP, SC और DO के लिए) (सिग्नलः 3.9 से 20.5 mA ISC के लिए) ऊपरः 22mA HART/PH201G के साथः नीचेः 3.6 mA pH/ORP, SC और DO के लिए नीचेः 3.9 mA ISC के लिए (सिग्नलः 3.8 से 20.पीएच/ओआरपी के लिए 5 एमए, एससी और डीओ) (सिग्नलः आईएससी के लिए 3.9 से 20.5 एमए) ऊपरः 22 एमए ■ बिजली की आपूर्ति नाममात्र 24 वी डीसी लूप संचालित प्रणाली एक (1) सेंसर मॉड्यूल (1 इनपुट): 16 से 40 वी डीसी (पीएच / ओआरपी (एनालॉग सेंसर) के लिए),SC और DO) 17 से 40V DC (ISC के लिए) 21 से 40V DC (pH/ORP SENCOM सेंसर के लिए) दो (2) सेंसर मॉड्यूल (2 इनपुट): 22.8 से 40 वी डीसी (पीएच/ओआरपी (एनालॉग सेंसर), एससी और डीओ के लिए) नोटः जब FLXA202 का उपयोग हार्ट संचार के मल्टी-ड्रॉप मोड में किया जाता है, तो आउटपुट सिग्नल 12 से बदल जाता है।बिजली चालू होने के तुरंत बाद 5 एमए डीसी से 4 एमए डीसीचित्र 1 पीएच/ओआरपी (एनालॉग सेंसर) के लिए आपूर्ति वोल्टेज और लोड प्रतिरोध,SC और DO चित्र 2 ISC और pH/ORP SENCOM सेंसर Feb के लिए आपूर्ति वोल्टेज और लोड प्रतिरोध. 02, 2016-00 ● अधिकतम लोड प्रतिरोध पीएच/ओआरपी (एनालॉग सेंसर), एससी और डीओ: चित्र 1 देखें। आईएससी और पीएच/ओआरपी सेनकॉम सेंसरः चित्र 2 देखें। ■ टच स्क्रीन के साथ एलसीडी डिस्प्लेः काला/सफेदः213 x 160 पिक्सेल टच स्क्रीन पर उपलब्ध कंट्रास्ट समायोजन संदेश भाषा: 12 (अंग्रेजी, चीनी, चेक, फ्रेंच, जर्मन, इतालवी, जापानी, कोरियाई, पोलिश, पुर्तगाली, रूसी और स्पेनिश) एक विश्लेषक में सभी 12 भाषाएं हैं। नोटःभाषाओं के चयन के लिए विवरण और भाषाओं के नाम अंग्रेजी में लिखे गए हैं. नोटः केवल अंग्रेजी वर्णमाला और संख्यात्मक एक टैग संख्या के लिए उपलब्ध हैं, प्रदर्शन स्क्रीन पर प्रत्येक मूल्य के लिए एक अतिरिक्त विवरण और पासवर्ड. नोटः केवल स्क्रीन पर संदेश भाषा के लिए,12 भाषाएं उपलब्ध हैं4. यांत्रिक और अन्य ■ आवास, कवरः • एल्यूमीनियम मिश्र धातु कास्ट + एपॉक्सी कोटिंग • एल्यूमीनियम मिश्र धातु कास्ट + यूरेथेन कोटिंग • एल्यूमीनियम मिश्र धातु कास्ट + उच्च एंटी-जंग कोटिंग रंगःरजत ग्रे सुरक्षा: IP66 (कनाडा को छोड़कर), प्रकार 4X (कनाडा को छोड़कर), प्रकार 3S / 4X (कनाडा) ■ केबल और टर्मिनल केबल का आकारः बाहरी व्यासः 6 से 12 मिमी (M20 केबल ग्रंथि के लिए उपयुक्त) टर्मिनल पेंच का आकारःM4 स्क्रू अप के टोक़: 1.2 N•m वायर टर्मिनलः पिन टर्मिनल, रिंग टर्मिनल और पैड टर्मिनल का उपयोग विश्लेषक के पावर सप्लाई टर्मिनलों और सेंसर टर्मिनलों के लिए किया जा सकता है। ग्राउंडिंग टर्मिनलः रिंग टर्मिनल का उपयोग किया जाना चाहिए।पिन टर्मिनल: पिन व्यासः अधिकतम 1.9 मिमी रिंग और पैड टर्मिनलः चौड़ाईः अधिकतम 7.8 मिमी ■ केबल प्रवेश 3 छेद, M20 केबल ग्रंथि x 3 पीसी बंद करें प्लग x 1 पीसी नोटः केबल ग्रंथि और प्लग एक विश्लेषक के साथ दिया जाता है,लेकिन विश्लेषक में इकट्ठे नहीं■ माउंटिंग माउंटिंग हार्डवेयर (वैकल्पिक): • यूनिवर्सल माउंटिंग किट (नोट) • पाइप और दीवार माउंटिंग हार्डवेयर • पैनल माउंटिंग हार्डवेयर नोटःइस किट में पाइप और दीवार माउंटिंग हार्डवेयर और पैनल माउंटिंग हार्डवेयर शामिल हैहुड (विकल्प):• स्टेनलेस स्टील • यूरेथेन कोटिंग वाला स्टेनलेस स्टील • इपोक्सी कोटिंग वाला स्टेनलेस स्टील ■ स्टेनलेस स्टील टैग प्लेट जब एक टैग नंबर के साथ अतिरिक्त कोड, टैग प्लेट जिस पर टैग नंबर अंकित है, उसे विश्लेषक के साथ दिया जाता है। टैग प्लेट लटकती प्रकार की है। 250 600 1000 0 18 24.7 वी - 11.5 0.022 आर = 1295 1617 22.8 40 वोल्टेज (वी) 2 सेंसर माप लोड प्रतिरोध (ओएम) डिजिटल संचार रेंज (एचएआरटी) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 सिवाय SENCOM वोल्टेज (V) लोड प्रतिरोध (Ω) डिजिटल संचार रेंज (HART) 18.2 21 5 सभी अधिकार सुरक्षित हैं. कॉपीराइट © 2015,योकोगावा इलेक्ट्रिक कॉरपोरेशन GS 12A01A03-01EN ■ कंडक्ट एडाप्टर वैकल्पिक एडाप्टर का उपयोग करना • G1/2 (संख्या): 3) • 1/2NPT (प्रमाणः 3) • M20 x 1.5 (प्रमाणः 3) ये कंडक्ट एडाप्टर एक विश्लेषक के साथ वितरित किए जाते हैं, लेकिन विश्लेषक में इकट्ठे नहीं होते हैं।■ आवास के आकार 165 x 165 x 155 मिमी (W x H x D) (केबल ग्रंथि के बिना) ■ वजन लगभग. 2.5 किलोग्राम ■ परिवेश संचालन तापमान -20 से +55 डिग्री सेल्सियस ■ भंडारण तापमान -30 से +70 डिग्री सेल्सियस ■ आर्द्रता 10 से 90% आरएच 40 डिग्री सेल्सियस पर (गैर संघनक) ■ दस्तावेज निम्नलिखित दस्तावेज एक विश्लेषक के साथ वितरित किए जाते हैंकागजी प्रतिः अंग्रेजी में लिखा स्टार्टअप मैनुअल अंग्रेजी में लिखा सुरक्षा सावधानियां सीडी-रोम: Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 No.61010-1 CAN/CSA-C22.2 No.61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 क्लास ए,तालिका 2 (औद्योगिक स्थानों में उपयोग के लिए) EN 61326-2-3 AS/NZS CISPR11 RCM: एन 55011 वर्ग ए, समूह 1 कोरिया विद्युत चुम्बकीय अनुरूपता मानक वर्ग ए 한국 전자파적합성 기준 स्थापना ऊंचाईः 2000 मीटर या उससे कम IEC 61010 पर आधारित श्रेणीःI (नोट 1) IEC 61010 के आधार पर प्रदूषण की डिग्री: 2 (नोट 2) नोट 1: अधि-भोल्टेज श्रेणी नामक स्थापना श्रेणी, आवेग प्रतिरोध वोल्टेज निर्दिष्ट करती है।दो तार ट्रांसमीटर) सर्किट में कनेक्शन के लिए उपयोग किया जाता है जिसमें अस्थायी ओवरवोल्टेज को उचित रूप से कम स्तर तक सीमित करने के लिए उपाय किए जाते हैंनोट 2: प्रदूषण की डिग्री ठोस, तरल, गैस या अन्य समावेशन की उपस्थिति की डिग्री को दर्शाता है जो विद्युतरोधक शक्ति को कम कर सकता है। स्तर 2 सामान्य इनडोर वातावरण है।आंतरिक सुरक्षा और गैर-ज्वलनकारी (अनुशेष कोड प्रकार : -CB, -CD, -DD): ATEX आंतरिक सुरक्षा अनुमोदन लागू मानक विस्फोटक वातावरण EN 60079-0:2012/A11: 2013 उपकरण - सामान्य आवश्यकताएं EN 60079-11:2012 आंतरिक सुरक्षा द्वारा उपकरण संरक्षण ¥i ¥ ETसुरक्षा का प्रकार II 1 G Ex ia IIC T4 Ga समूह: II श्रेणीः 1G T4: परिवेश के तापमान के लिएः20 से 55oC वायुमंडलीय दबावः 80kPa (0.8bar) से 110kPa (1.1bar) IECEx आंतरिक सुरक्षा अनुमोदन लागू मानक IEC 60079-0: 2011 भाग 0:उपकरण - सामान्य आवश्यकताएं IEC 60079-11: 2011 भाग 11: आंतरिक सुरक्षा द्वारा उपकरण संरक्षण सुरक्षा का प्रकार Ex ia IIC T4 Ga T4: परिवेश के तापमान के लिएः20 से 55oC वायुमंडलीय दबावः 80kPa (0.8bar) से 110kPa (1.1bar) FM आंतरिक सुरक्षा और गैर-उत्तेजक अनुमोदन लागू मानक वर्ग-3600: खतरनाक (वर्गीकृत) स्थानों में उपयोग के लिए विद्युत उपकरण के लिए 2011 के अनुमोदन मानक सामान्य आवश्यकता वर्ग-3610:कक्षा I में उपयोग के लिए आंतरिक रूप से सुरक्षित उपकरणों और संबंधित उपकरणों के लिए 2010 अनुमोदन मानक, II और III, डिवीजन 1, खतरनाक (वर्गीकृत) स्थान वर्ग-3611: 2004 वर्ग I और II, डिवीजन 2 और वर्ग III, डिवीजन 1 और 2 में उपयोग के लिए गैर-ज्वलनशील विद्युत उपकरण,खतरनाक (वर्गीकृत) स्थान वर्ग-3810: 2005 माप, नियंत्रण और प्रयोगशाला उपयोग के लिए विद्युत उपकरण ANSI/NEMA 250:2014 विद्युत उपकरण के लिए संलग्नक (1000 वोल्ट अधिकतम) ANSI/ISA 60079-0 2013 भाग 0:सामान्य आवश्यकताएं ANSI/ISA 60079-11 2014 भाग 11: आंतरिक सुरक्षा द्वारा उपकरण की सुरक्षा i सुरक्षा का प्रकार वर्ग I, डिवीजन 1, समूह A, B, C और D (अंतर्निहित रूप से सुरक्षित) वर्ग I, डिवीजन 2, समूह A, B, C और D (गैर-ज्वलनशील) वर्ग I,क्षेत्र 0, समूह IIC हजा में
