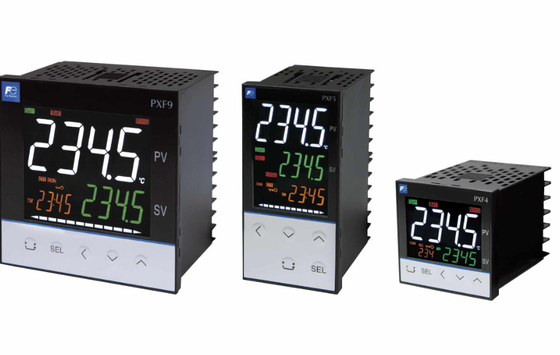

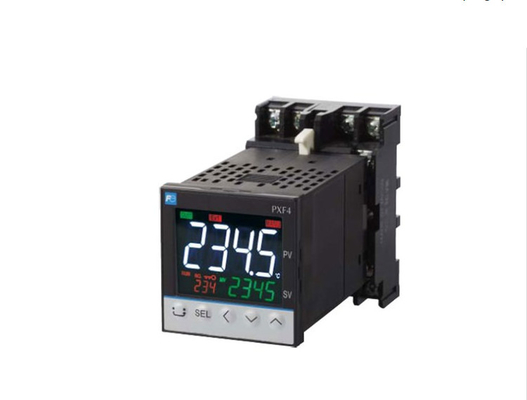

उच्च गुणवत्ता वाली फुजी इलेक्ट्रिक पीएक्सएफ4 तापमान नियंत्रक 50ms नमूना लेने की गति के साथ सबसे अच्छी कीमत के साथ

ग्लोबल सेल्स सेक्शन इंस्ट्रूमेंटेशन एंड सेंसर प्लानिंग डिपार्टमेंट 1, फुजी-माची, हिनो-सिटी, टोक्यो 191-8502, जापान http://www.fujielectric.com फोनः +81-42-514-8930 फैक्सः +81-42-583-8275 http://www.fujielectric.comफ्यूजीइलेक्ट्रिक.com/products/instruments/ फुजी मॉड्यूल प्रकार तापमान नियंत्रक खरीदने के लिए धन्यवाद. एक बार जब आप पुष्टि की है कि यह आपके द्वारा आदेश दिया उत्पाद है,कृपया इसे निम्नलिखित निर्देशों के अनुसार प्रयोग करें. इस उपकरण के संचालन के बारे में विस्तृत जानकारी के लिए, कृपया उपयोगकर्ता के व्यक्तिगत मैनुअल को देखें।कृपया इस उपकरण का उपयोग करने वाले व्यक्ति के लिए इस निर्देश पुस्तिका को आसानी से उपलब्ध रखें. विनिर्देशों और सामानों की पुष्टि करना उत्पाद का उपयोग करने से पहले, पुष्टि करें कि यह आदेशित प्रकार से मेल खाता है। (मॉडल कोड के लिए, कृपया पृष्ठ 23 देखें।) पुष्टि करें कि निम्नलिखित सभी सामान शामिल हैं. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manualदस्तावेज़ संदर्भ संख्या डेटा शीट EDS11-178 माइक्रो कंट्रोलर (मॉडलः PXF) ऑपरेशन मैनुअल INP-TN5A2400-E माइक्रो कंट्रोलर (मॉडलःPXF) संचार कार्य मैनुअल (MODBUS) INP-TN5A2227-E नवीनतम मैनुअल निम्न URL पर भी डाउनलोड किए जा सकते हैं: http://www.fujielectric.com/products/instruments/ Please Read First (Safety Warnings) कृपया उपयोग करने से पहले इस खंड को ध्यान से पढ़ें और उपर्युक्त सुरक्षा चेतावनी का पूरी तरह से पालन करें।सुरक्षा चेतावनियों का वर्गीकरण किया जाता है ¢ चेतावनी ¢ या ¢ सावधानी ¢. निर्देशों का पालन करने में विफलता से सुरक्षा खतरे का कारण बन सकती है. चेतावनी गलत हैंडलिंग से मामूली या गंभीर व्यक्तिगत चोट, आग और / या संपत्ति क्षति हो सकती है.सावधानी गलत उपयोग से उपयोगकर्ता को चोट या संपत्ति क्षति हो सकती हैयदि उपकरण का उपयोग निर्माता द्वारा निर्दिष्ट नहीं किए गए तरीके से किया जाता है, तो उपकरण द्वारा प्रदान की गई सुरक्षा कमजोर हो सकती है।उपयोग में सीमाएं यह उत्पाद एक तापमान नियंत्रक है जिसे विकसित किया गया थाविशेष रूप से यदि इस उत्पाद का उपयोग उन अनुप्रयोगों के लिए किया जाना है जो नीचे वर्णित अधिकतम सुरक्षा की आवश्यकता है,कृपया विफलता-सुरक्षित डिजाइन जैसे साधनों को अपनाकर पूरी प्रणाली और मशीन की सुरक्षा पर विचार करें।रिक्तियों के डिजाइन के साथ-साथ आवधिक निरीक्षणों का संचालन• मानव शरीर की सुरक्षा के उद्देश्य से सुरक्षा उपकरण • परिवहन उपकरण का प्रत्यक्ष नियंत्रण • विमान • अंतरिक्ष उपकरण • परमाणु उपकरण आदिकृपया इस उत्पाद का उपयोग ऐसे अनुप्रयोगों के लिए न करें जिनमें सीधे मानव जीवन शामिल है. चेतावनी इस मैनुअल की सामग्री बिना किसी पूर्व सूचना के परिवर्तन के अधीन है.फ़ूजी इलेक्ट्रिक किसी भी क्षति के लिए उत्तरदायी नहीं होगा, इस मैनुअल में टाइपोग्राफिक त्रुटियों, जानकारी की अनुपस्थिति या जानकारी के उपयोग के कारण होने वाली अप्रत्यक्ष क्षति सहित।स्थापना और वायरिंग इस उपकरण का उपयोग निम्नलिखित स्थितियों में किया जाना है. परिवेश का तापमान -10 °C से 50 °C परिवेश का आर्द्रता 90% आरएच या उससे कम (गैर संघनक के साथ) IEC 61010-1 द्वारा ओवरवोल्टेज श्रेणी II प्रदूषण की डिग्री 2 250VAC, 0.100 से 240 वी एसी पावर सप्लाई के लिए 1 ए टी ((टाइम-लैग), 400V DC/400V AC, 1A T(Time-Lag) 24V DC/24V AC के लिए बिजली की आपूर्ति उपयोग वातावरण इनडोर उपयोग ️ यदि सुलभ सुरक्षा अतिरिक्त निम्न वोल्टेज (SELV) सर्किट सिग्नल इनपुट टर्मिनल से जुड़े होने हैं,एसएसआर ड्राइव आउटपुट टर्मिनल, वर्तमान आउटपुट टर्मिनल या संचार (RS485) टर्मिनल, SELV सर्किट और इन टर्मिनलों के बीच एक बुनियादी इन्सुलेशन प्रदान करने के लिए सुनिश्चित करें (उदाहरण के लिए,एक बुनियादी इन्सुलेशन या इन्सुलेशन की उच्च डिग्री के साथ ट्रांसफार्मर का उपयोग करें). मूल इन्सुलेशन के लिए कम से कम 1.5 मिमी के रिक्त स्थान और कम से कम 3.0 मिमी के क्रिकपेज की आवश्यकता होती है। यदि ऐसा इन्सुलेशन प्रदान नहीं किया जाता है, तो UL61010 और EN61010 सुरक्षा अनुपालन अमान्य हो सकता है।24 वी डीसी/एसी पावर सप्लाई मॉडल के लिएयदि उपकरण सुरक्षा अतिरिक्त निम्न वोल्टेज (SELV) सर्किट से जुड़ा है, तो SELV सर्किट और पावर इनपुट टर्मिनलों के बीच एक बुनियादी इन्सुलेशन प्रदान किया जाना चाहिए। अन्यथा,बिजली इनपुट टर्मिनलों को अतिरिक्त निम्न वोल्टेज (ELV) सर्किट से कनेक्ट किया जाना चाहिए ताकि विद्युत सदमे को रोका जा सके. CT इनपुट के लिए, विद्युत झटके और आग के प्रसार को रोकने के लिए वर्तमान हस्तांतरण का उपयोग करें जिसका विनिर्देश नीचे दिखाया गया है।1) ओवर वोल्टेज श्रेणी II 2) प्रदूषण की डिग्री 2 3) आवश्यक स्तर की इन्सुलेशन, पूरक इन्सुलेशन,या पुनरुत्पादित इन्सुलेशन 4) अधिकतम वोल्टेज लाइन को तटस्थ 300Vac rms या 300Vdc सुरक्षा मानक के बारे में कृपया निम्नलिखित निर्देशों का पालन करें सुरक्षा मानक की आवश्यकताओं को पूरा करने के लिए. इन निर्देशों का पालन करने में विफलता सुरक्षा मानकों का उल्लंघन करती है. (यह उत्पाद सुरक्षा उपकरण नहीं है.)......................................................................................................................................जो उपयोग के निर्देश में निर्दिष्ट है● यदि सुलभ सुरक्षा अतिरिक्त निम्न वोल्टेज (SELV) सर्किटों को सिग्नल इनपुट टर्मिनल, SSR ड्राइव आउटपुट टर्मिनल से जोड़ा जाना है,वर्तमान आउटपुट टर्मिनल या संचार (RS485) टर्मिनल, SELV सर्किट और इन टर्मिनलों के बीच एक बुनियादी इन्सुलेशन प्रदान करना सुनिश्चित करें (उदाहरण के लिए, ट्रांसफार्मर का उपयोग करें जिसमें एक बुनियादी इन्सुलेशन या उच्च स्तर का इन्सुलेशन है) ।बुनियादी इन्सुलेशन के लिए कम से कम 1 की रिक्ति की आवश्यकता होती है।.5 मिमी और कम से कम 3.0 मिमी का क्रिकपेज. यदि ऐसा इन्सुलेशन प्रदान नहीं किया जाता है, तो UL61010 और EN61010 सुरक्षा अनुपालन अमान्य हो सकता है।● बिजली के झटके और आग के फैलने से बचने के लिए इस उपकरण को पूरी तरह से घेर लिया जाना चाहिए● अत्यधिक तापमान वृद्धि आदि को रोकने के लिए एक उपयुक्त बाहरी सुरक्षा सर्किट स्थापित करना सुनिश्चित करें।बिजली बंद करना सुनिश्चित करें और सुरक्षा दस्ताने या सुरक्षा चश्मा पहनें● उचित पैरामीटर इनपुट सिग्नल सेट करें जो कनेक्ट किए जाने वाले प्रत्येक इनपुट से मेल खाते हैं। ध्यान रखें कि इनपुट वोल्टेज को वर्तमान इनपुट से भ्रमित न करें, या इसके विपरीत।● ऐसे सर्किटों के माप के लिए इस उपकरण का प्रयोग न करें जो माप श्रेणी II के अंतर्गत आते हैं● ऐसे संकेतों के माप के लिए इस उपकरण का प्रयोग न करें, जिन पर 30 वीआरएमएस या 60 वी डीसी से अधिक वोल्टेज लगाया जाता है।● यदि उपकरण को बिजली दी जा रही है तो किसी को भी टर्मिनल से संपर्क करने का खतरा है, टर्मिनल कवर (वैकल्पिक) को बिजली के झटके से बचाने के लिए संलग्न करें। टर्मिनल कवर को हटाने से पहले, सभी बिजली बंद करें।................................................................................................................................................................................................................................................................................................... ️ ध्यान दें कि इस उपकरण के लिए इन्सुलेशन वर्ग निम्नलिखित है. स्थापित करने से पहले कृपया पुष्टि करें कि उपकरण के लिए इन्सुलेशन वर्ग उपयोग की आवश्यकताओं को पूरा करता है. आंतरिक सर्किट प्रक्रिया मूल्य इनपुट रिमोट एसवी इनपुट सीटी इनपुट नियंत्रण आउटपुट 1 (एसएसआर ड्राइव,वर्तमान, वोल्टेज) नियंत्रण आउटपुट 2 (SSR ड्राइव, वर्तमान, वोल्टेज) नियंत्रण आउटपुट 1 (SSR ड्राइव, वर्तमान, वोल्टेज) नियंत्रण आउटपुट 2 (SSR ड्राइव, वर्तमान, voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): जब 9वां कोड "J" AL 1 और 2: स्वतंत्र आम (2): जब 9वां कोड "J" AL 1 से 3 के अलावा अन्य होः● विद्युत आपूर्ति सुविधा के भीतर एक बिजली स्विच या सर्किट ब्रेकर स्थापित किया जाना चाहिए● एक पावर स्विच या सर्किट ब्रेकर को ऑपरेटर की आसानी से पहुंच में ठीक से स्थापित किया जाना चाहिए।● विद्युत तारों को केवल योग्य कर्मियों द्वारा और आपके स्थानीय और राष्ट्रीय मानकों के अनुसार बनाया जाना चाहिए● बिजली आपूर्ति के लिए, 600V विनाइल अछूता तार या उससे अधिक के बराबर तार का उपयोग करें। ● उपकरण को नुकसान और विफलता से बचाने के लिए, नामित बिजली वोल्टेज प्रदान करें।● सदमे और उपकरण की विफलता से बचने के लिए● बिजली चालू करने से पहले यह सुनिश्चित करें कि आघात या आग से बचने के लिए रिक्त स्थान सुरक्षित है।● मशीन चालू होने पर टर्मिनल को न छूएं. ऐसा करने से शॉक या उपकरण की त्रुटियों का खतरा होता है. ● कभी भी इस उपकरण को अलग न करें, परिवर्तित न करें, संशोधित न करें या मरम्मत न करें. ऐसा करने से असामान्य संचालन, शॉक या आग का खतरा होता है. ● यदि कोई विफलता होती है, तो आप इस उपकरण को बंद कर सकते हैं।कृपया निर्माता से संपर्क करें और उत्पाद वापस करें● आउटपुट रिले का जीवन सीमित होता है। जब आउटपुट रिले का संपर्क अपने जीवन के अंत में आता है, तो यह चालू या बंद हो सकता है। सुरक्षा के लिए, बाहरी सुरक्षा सर्किट का उपयोग करें।● इस उपकरण की फ़ैक्टरी डिफ़ॉल्ट सेटिंग निम्नानुसार है. सेटिंग को आवश्यकतानुसार बदलें ताकि उपकरण आपके आवेदन को पूरा करे। कृपया ध्यान दें कि अनुचित सेटिंग्स के परिणामस्वरूप ओवरहीटिंग या अप्रत्याशित क्षति हो सकती है
