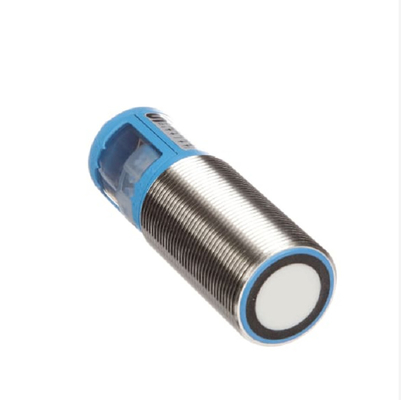

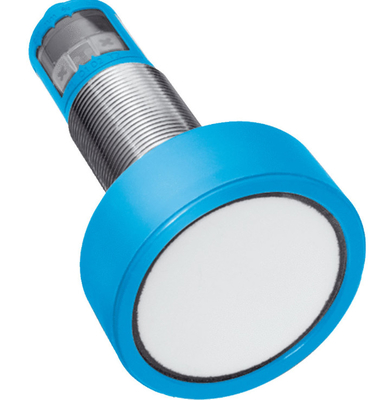

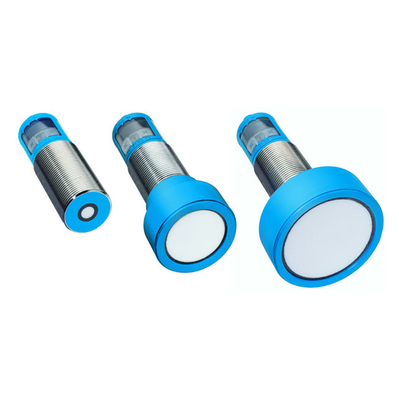

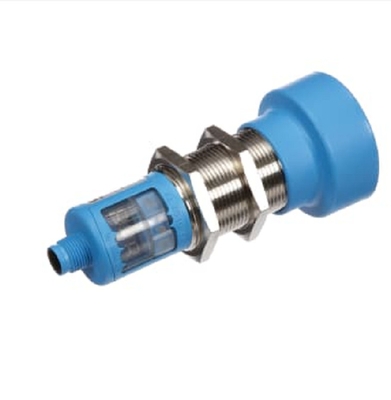

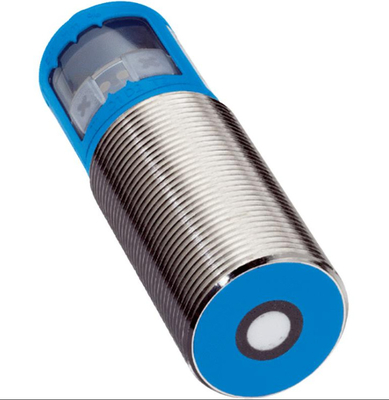

SICK अल्ट्रासोनिक दूरी सेंसर UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

विस्तृत तकनीकी डेटा यांत्रिकी/इलेक्ट्रॉनिक्स आपूर्ति वोल्टेज Vs DC 9 V... 30 V 1) 2) बिजली की खपत ≤ 2.4 डब्ल्यू 3) आरंभिकरण समय < 300 एमएस डिजाइन बेलनाकार आवास सामग्री धातु (निकेल-प्लेटेड पीतल), पीबीटी, अल्ट्रासोनिक ट्रांसड्यूसरः पॉलीयूरेथेन फोम, ग्लास इपॉक्सी राल) धागा आकार M30 x 1.5 कनेक्शन प्रकार पुरुष कनेक्टर, M12, 5-पिन संकेत एलईडी डिस्प्ले,2 x एलईडी वजन 210 g प्रेषण अक्ष सीधे आयाम (W x H x D) 47.5 मिमी x 47.5 मिमी x 102 मिमी घेरना रेटिंग IP65 / IP67 सुरक्षा वर्ग III 1) सीमा मान, रिवर्स-पोलरिटी संरक्षित संक्षिप्त सर्किट संरक्षित नेटवर्क में संचालनः अधिकतम 8 ए, वर्ग 2. 2) 15 वोल्ट...एनालॉग आउटपुट वोल्टेज का उपयोग करते समय 30 वी. 3) लोड के बिना. सुरक्षा से संबंधित मापदंड MTTFD 101 वर्ष DCavg 0% प्रदर्शन ऑपरेटिंग रेंज, सीमा रेंज 350 मिमी... 3,400 मिमी, 5,000 मिमी लक्ष्य प्राकृतिक वस्तुएं 1) वर्तमान मापा मूल्य के संबंध में, न्यूनतम मान ≥ संकल्प. 2) वर्तमान माप मूल्य को संदर्भित करते हुए. 3) तापमान मुआवजा बंद किया जा सकता है, तापमान मुआवजा के बिनाः 0.17 % / K.4) एनालॉग आउटपुट का बाद का चिकनाई, आवेदन के आधार पर, 200% तक की प्रतिक्रिया समय बढ़ा सकते हैं 2 अल्ट्रासोनिक दूरी सेंसर494:40 सूचना के बिना परिवर्तन के अधीन UM30-21411815 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: 50 सेंसर तक का कोई क्रॉस टॉक नहीं समायोज्य माप फ़िल्टर: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, न्यूनतम मान ≥ संकल्प. 2) वर्तमान माप मूल्य को संदर्भित करते हुए. 3) तापमान मुआवजा बंद किया जा सकता है, तापमान मुआवजा के बिनाः 0.17 % / K.4) एनालॉग आउटपुट का बाद का चिकनाई, आवेदन के आधार पर प्रतिक्रिया समय को 200% तक बढ़ा सकता है। Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) वोल्टेज 0 V... 10 V, ≥ 100,000 Ω रिज़ॉल्यूशन 12 बिट मल्टीफंक्शनल इनपुट (MF) 1 x MF हाइस्टेरिसिस 50 मिमी 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) 4 mA के लिए...20 mA और Vs ≤ 20 V अधिकतम. भार ≤ 100 Ω. परिवेश डेटा परिवेश तापमान, संचालन ¥25 °C... +70 °C परिवेश तापमान, भंडारण ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 ECLASS 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 EC001846 UNSPSC 16.0901 41111960 आयामी रेखाचित्र (मिमी (इंच) में आयाम)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 कनेक्शन 2 डिस्प्ले 3 माउंटिंग नट्स, SW 36 मिमी कनेक्शन प्रकार 1 2 4 3 5 4 अल्ट्रासोनिक दूरी सेंसर:4904:40 बिना सूचना के परिवर्तन के अधीन UM30-2141185-पिन L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M ब्लू ग्रा 5 सिंक/मल्टी1 1 सिंक्रनाइज़ेशन और मल्टीप्लेक्स मोड, कनेक्ट+ संचार समायोजन संभव 2 4 4 5 5 T1 D1 D2 T2 2 डिस्प्ले 4 नियंत्रण तत्व 5 स्थिति संकेतक 2024-06-27 07:4940। उत्पाद डेटा शीट सूचना के बिना परिवर्तन के अधीन है अल्ट्रासोनिक दूरी सेंसर।600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 मिमी (इंच) में पता लगाने का क्षेत्रफल 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188).98) मिमी (इंच) में पता लगाने का क्षेत्र 1 1 प्रतिबिंब गुणों, आकार और वस्तु के संरेखण पर निर्भर पता लगाने की सीमा 2 सीमा सीमा 3 परिचालन सीमा 4 उदाहरण वस्तु:संरेखित प्लेट 500 मिमी x 500 मिमी
