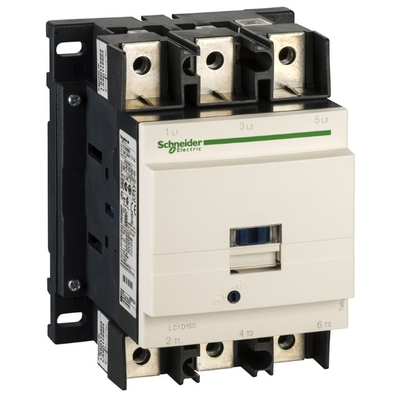

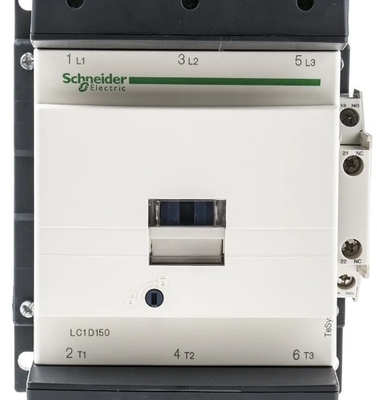

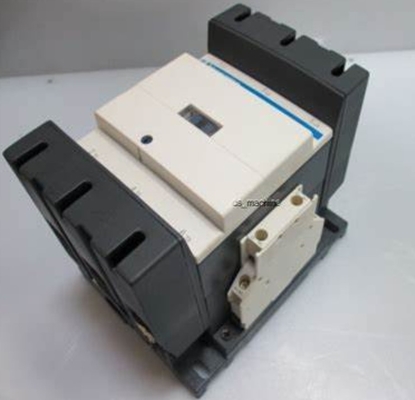

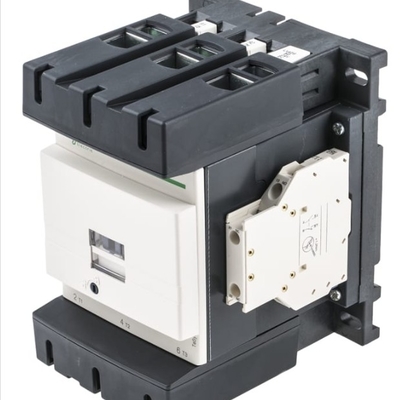

आईईसी संपर्ककर्ता, टेसिस डेका, गैर-रिवर्सिंग, 150 ए, 100 एचपी 480 वीएसी पर, 100 केए तक एससीसीआर, 3 चरण, 3 एनओ, 24 वीडीसी कॉइल, ओपन स्टाइल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | Schneider |
| प्रमाणन | CE |
| मॉडल संख्या | एलसी1डी150बीडी |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | USD$150 |
| पैकेजिंग विवरण | कार्टून |
| प्रसव के समय | 4-6 सप्ताह |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 500 पीसी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| रेंज | टेसिस | उत्पाद की श्रेणी | टेसिस डेका |
|---|---|---|---|
| उपकरण का संक्षिप्त नाम | एलसी1डी | डंडे का वर्णन | 3पी |
| प्रमुखता देना | 100HP आईईसी संपर्ककर्ता,150 ए आईईसी संपर्ककर्ता,3 चरण आईईसी संपर्ककर्ता |
||
उत्पाद विवरण
| श्रेणी | टेसिस |
|---|---|
| उत्पाद की श्रेणी | टेसिस डेका |
| उत्पाद या घटक प्रकार | contactor |
| डिवाइस का संक्षिप्त नाम | एलसी1डी |
| संपर्ककर्ता आवेदन | प्रतिरोधक भार मोटर नियंत्रण |
| उपयोग श्रेणी | एसी-3 एसी-4 एसी-1 एसी-3e |
| ध्रुवों का विवरण | 3पी |
| [यूई] रेटेड परिचालन वोल्टेज | पावर सर्किट <= 1000 V AC 25...400 Hz पावर सर्किट <= 300 V डीसी |
| [अर्थात्] रेटेड परिचालन वर्तमान | 200 A (<140.0000000000 °F (60 °C) पर) <= 440 V AC AC-1 पावर सर्किट के लिए 150 A (<140.0000000000 °F (60 °C) पर) <= 440 V AC AC-3 पर पावर सर्किट के लिए 150 A (<140.0000000000 °F (60 °C) पर) <= 440 V AC AC-3e पावर सर्किट के लिए |
| [Uc] नियंत्रण सर्किट वोल्टेज | 24 वी डीसी |
| मोटर शक्ति किलोवाट | 220...230 वी एसी 50/60 हर्ट्ज़ पर 40 किलोवाट (एसी-3) 380...400 वी एसी 50/60 हर्ट्ज पर 75 किलोवाट (एसी-3) 415...440 वी एसी 50/60 हर्ट्ज़ (एसी-3) पर 80 किलोवाट 500 वी एसी 50/60 हर्ट्ज (एसी-3) पर 90 किलोवाट 660...690 वी एसी 50/60 हर्ट्ज़ (एसी-3) पर 100 किलोवाट 1000 वी एसी 50/60 हर्ट्ज़ पर 75 किलोवाट (एसी-3) 400 वी एसी 50/60 हर्ट्ज़ (एसी-4) पर 22 किलोवाट 220...230 वी एसी 50/60 हर्ट्ज़ (एसी-3ई) पर 40 किलोवाट 380...400 वी एसी 50/60 हर्ट्ज़ (एसी-3ई) पर 75 किलोवाट 415...440 वी एसी 50/60 हर्ट्ज़ (एसी-3ई) पर 80 किलोवाट 500 वी एसी 50/60 हर्ट्ज (एसी-3ई) पर 90 किलोवाट 660...690 वी एसी 50/60 हर्ट्ज़ (एसी-3ई) पर 100 किलोवाट 1000 वी एसी 50/60 हर्ट्ज़ (एसी-3ई) पर 75 किलोवाट |
|---|---|
| अधिकतम अश्वशक्ति रेटिंग | 3 फेज मोटर के लिए 200/208 V AC 50/60 Hz पर 40 hp 3 फेज मोटर के लिए 230/240 V AC 50/60 Hz पर 50 hp 3 फेज मोटर के लिए 460/480 V AC 50/60 Hz पर 100 hp 3 फेज मोटर के लिए 575/600 V AC 50/60 Hz पर 125 hp |
| संगतता कोड | एलसी1डी |
| ध्रुव संपर्क संरचना | 3 नहीं |
| रक्षात्मक आवरण | साथ |
| [Ith] पारंपरिक मुक्त वायु तापीय धारा | पावर सर्किट के लिए 200 A (140.0000000000 °F (60 °C) पर) |
| आईआरएमएस रेटेड निर्माण क्षमता | IEC 60947-5-1 के अनुरूप सिग्नलिंग सर्किट के लिए 140 A AC IEC 60947-5-1 के अनुरूप सिग्नलिंग सर्किट के लिए 250 A DC IEC 60947 के अनुरूप पावर सर्किट के लिए 440 V पर 1660 A |
| रेटेड ब्रेकिंग क्षमता | IEC 60947 के अनुरूप पावर सर्किट के लिए 440 V पर 1400 A |
| [आईसीडब्ल्यू] रेटेड लघु-समय झेलने वाली धारा | 250 A 104.0000000000 °F (40 °C) - पावर सर्किट के लिए 10 मिनट 580 A 104.0000000000 °F (40 °C) - पावर सर्किट के लिए 1 मिनट 1200 A 104.0000000000 °F (40 °C) - पावर सर्किट के लिए 10 सेकंड 1400 A 104.0000000000 °F (40 °C) - पावर सर्किट के लिए 1 s 100 A - सिग्नलिंग सर्किट के लिए 1 s 120 A - सिग्नलिंग सर्किट के लिए 500 ms सिग्नलिंग सर्किट के लिए 140 A - 100 ms |
| संबद्ध फ़्यूज़ रेटिंग | IEC 60947-5-1 के अनुरूप सिग्नलिंग सर्किट के लिए 10 A gG 315 A gG पर <= 690 V समन्वय प्रकार 1 पावर सर्किट के लिए 250 A gG पर <= 690 V समन्वय प्रकार 2 पावर सर्किट के लिए |
| औसत प्रतिबाधा | 0.6 mOhm - Ith 200 A 50 Hz पावर सर्किट के लिए |
| प्रति पोल बिजली अपव्यय | 24 डब्ल्यू एसी-1 13.5 डब्ल्यू एसी-3 13.5 डब्ल्यू एसी-3e |
| [Ui] रेटेड इन्सुलेशन वोल्टेज | पावर सर्किट 600 V सीएसए पावर सर्किट 600 V UL पावर सर्किट 1000 V IEC 60947-4-1 सिग्नलिंग सर्किट 690 V IEC 60947-1 सिग्नलिंग सर्किट 600 V सीएसए सिग्नलिंग सर्किट 600 V UL |
| ओवरवोल्टेज श्रेणी | तृतीय |
| प्रदूषण का स्तर | 3 |
| [Uimp] रेटेड आवेग झेलने वोल्टेज | 8 केवी आईईसी 60947 |
| सुरक्षा विश्वसनीयता स्तर | B10d = 684932 चक्र संपर्ककर्ता नाममात्र भार के साथ EN/ISO 13849-1 B10d = 10000000 चक्र संपर्ककर्ता यांत्रिक भार के साथ EN/ISO 13849-1 |
| यांत्रिक स्थायित्व | 8 एमसाइकल्स |
| विद्युत स्थायित्व | 0.85 एमसाइकल्स 150 ए एसी-3 <= 440 वी 1 एमसाइकिल 200 ए एसी-1 <= 440 वी 0.85 एमसाइकल्स 150 ए एसी-3e <= 440 वी |
| नियंत्रण सर्किट प्रकार | डीसी मानक |
| कुंडल प्रौद्योगिकी | अभिन्न दमन डिवाइस के साथ |
| नियंत्रण सर्किट वोल्टेज सीमाएँ | 0.75...1.2 Uc -40.0000000000…131.000000000 °F (-40…55 °C) परिचालन DC 0.15...0.4 Uc -40.0000000000…158.000000000 °F (-40…70 °C) ड्रॉप-आउट DC 1...1.2 यूसी 131.0000000000…158.000000000 °F (55…70 °C) परिचालन डीसी |
| इनरश पावर (W) | 270…365 डब्ल्यू 68.0000000000 °फ़ै (20 °C)) |
| होल्ड-इन बिजली खपत (W में) | 2.4…5.1 डब्ल्यू 68.0000000000 °फ़ै (20 °सेल्सियस) |
| ऑपरेटिंग समय | 20...35 एमएस समापन 40...75 एमएस खोलना |
| स्थिर समय | 25 मि.से. |
| अधिकतम परिचालन दर | 1200 साइक्ल/घंटा 140.0000000000 °फ़ै (60 °C) |
| अधिकतम परिचालन दर | 60 °C पर 1200 cyc/h |
| कनेक्शन - टर्मिनल | नियंत्रण सर्किट: स्क्रू क्लैंप टर्मिनल 2 0.002…0.004 in² (1…2.5 mm²) - केबल कठोरता: केबल अंत के साथ लचीला नियंत्रण सर्किट: स्क्रू क्लैंप टर्मिनल 1 0.002…0.004 in² (1…2.5 mm²) - केबल कठोरता: केबल अंत के साथ लचीला नियंत्रण सर्किट: स्क्रू क्लैंप टर्मिनल 1 0.002…0.004 in² (1…2.5 mm²) - केबल कठोरता: केबल अंत के बिना लचीला नियंत्रण सर्किट: स्क्रू क्लैंप टर्मिनल 2 0.002…0.004 in² (1…2.5 mm²) - केबल कठोरता: केबल अंत के बिना लचीला नियंत्रण सर्किट: स्क्रू क्लैंप टर्मिनल 1 0.002…0.004 in² (1…2.5 mm²) - केबल कठोरता: केबल अंत के बिना ठोस नियंत्रण सर्किट: स्क्रू क्लैंप टर्मिनल 2 0.002…0.004 in² (1…2.5 mm²) - केबल कठोरता: केबल अंत के बिना ठोस पावर सर्किट: कनेक्टर 1 0.02…0.2 in² (10…120 mm²) - केबल कठोरता: केबल अंत के बिना लचीला पावर सर्किट: कनेक्टर 2 0.02…0.08 in² (10…50 mm²) - केबल कठोरता: केबल अंत के बिना लचीला पावर सर्किट: कनेक्टर 1 0.02…0.2 in² (10…120 mm²) - केबल कठोरता: केबल अंत के साथ लचीला पावर सर्किट: कनेक्टर 2 0.02…0.08 in² (10…50 mm²) - केबल कठोरता: केबल अंत के साथ लचीला पावर सर्किट: कनेक्टर 1 0.02…0.2 in² (10…120 mm²) - केबल कठोरता: केबल अंत के बिना ठोस पावर सर्किट: कनेक्टर 2 0.02…0.08 in² (10…50 mm²) - केबल कठोरता: केबल अंत के बिना ठोस |
| आघूर्ण कसाव | नियंत्रण सर्किट 10.6 lbf.in (1.2 Nm) स्क्रू क्लैंप टर्मिनल फ्लैट Ø 6 मिमी नियंत्रण सर्किट 10.6 lbf.in (1.2 Nm) स्क्रू क्लैंप टर्मिनल पावर सर्किट 106.2 lbf.in (12 Nm) कनेक्टर हेक्सागोनल 0.2 in (4 mm) नियंत्रण सर्किट 10.6 lbf.in (1.2 Nm) स्क्रू क्लैंप टर्मिनल पॉज़िड्रिव नंबर 2 |
| सहायक संपर्क रचना | 1 एनओ + 1 एनसी |
| सहायक संपर्क प्रकार | यांत्रिक रूप से जुड़ा हुआ 1 NO + 1 NC IEC 60947-5-1 मिरर संपर्क 1 NC IEC 60947-4-1 |
| सिग्नलिंग सर्किट आवृत्ति | 25...400 हर्ट्ज |
| न्यूनतम स्विचिंग वोल्टेज | सिग्नलिंग सर्किट के लिए 17 V |
| न्यूनतम स्विचिंग धारा | सिग्नलिंग सर्किट के लिए 5 mA |
| इन्सुलेशन प्रतिरोध | सिग्नलिंग सर्किट के लिए > 10 MOhm |
| गैर-ओवरलैप समय | एनसी और एनओ संपर्क के बीच डी-एनर्जाइजेशन पर 1.5 एमएस एनसी और एनओ संपर्क के बीच ऊर्जाकरण पर 1.5 एमएस |
| माउंटिंग समर्थन | रेल थाली |
| मानकों | सीएसए सी22.2 संख्या 14 एन 60947-4-1 आईईसी 60947-4-1 आईईसी 60335-1:खण्ड 30.2 आईईसी 60335-2-40:अनुलग्नक जेजे UL 60335-2-40:अनुलग्नक JJ यूएल 60947-4-1 सीएसए C22.2 संख्या 60947-4-1 जेआईएस C8201-4-1 |
|---|---|
| उत्पाद प्रमाणन | यूएल सीसीसी सीएसए सीई यूकेसीए समुद्री पूर्वी वायु कमान |
| आईपी सुरक्षा की डिग्री | IP20 फ्रंट फेस IEC 60529 |
| सुरक्षात्मक उपचार | थिएक 60068-2-30 |
| जलवायु सहनशीलता | IACS E10 नम गर्मी के संपर्क में |
| डिवाइस के आसपास स्वीकार्य परिवेशी वायु तापमान | -40.0000000000…140.0000000000 °फ़ै (-40…60 °C) 140.0000000000…158.0000000000 °F (60…70 °C) डिरेटिंग के साथ |
| परिचालन ऊंचाई | 0...9842.52 फीट (0...3000 मी) |
| आग प्रतिरोध | 1562.0000000000 °F (850 °C) आईईसी 60695-2-1 |
| ज्वाला अवरोधन | V1 UL 94 के अनुरूप |
| यांत्रिक मजबूती | कंपन संपर्कक खुला 2 जीएन, 5...300 हर्ट्ज) कंपन संपर्ककर्ता बंद 4 जीएन, 5...300 हर्ट्ज) शॉक्स कॉन्टैक्टर बंद 15 Gn 11 ms के लिए) संपर्कक को 11 एमएस के लिए 6 जीएन खुला झटका देता है) |
| ऊंचाई | 6.2 इंच (158 मिमी) |
| चौड़ाई | 4.7 इंच (120 मिमी) |
| गहराई | 5.4 इंच (136 मिमी) |
| शुद्ध वजन | 5.5 पौंड (अमेरिका) (2.5 किग्रा) |
| वर्ग | US10I1222359 |
|---|---|
| छूट अनुसूची | 0आई12 |
| जीटीआईएन | 3389110475982 |
| वापसी योग्यता | हाँ |
| उद्गम देश | फादर |
| पैकेज का यूनिट प्रकार 1 | पीसीई |
|---|---|
| पैकेज 1 में इकाइयों की संख्या | 1 |
| पैकेज 1 ऊंचाई | 6.9 इंच (17.5 सेमी) |
| पैकेज 1 चौड़ाई | 7.5 इंच (19 सेमी) |
| पैकेज 1 लंबाई | 8.5 इंच (21.5 सेमी) |
| पैकेज 1 वजन | 5.454 पाउंड (अमेरिका) (2.474 किग्रा) |
| पैकेज का यूनिट प्रकार 2 | एस06 |
| पैकेज 2 में इकाइयों की संख्या | 27 |
| पैकेज 2 ऊंचाई | 29.5 इंच (75 सेमी) |
| पैकेज 2 चौड़ाई | 23.6 इंच (60 सेमी) |
| पैकेज 2 लंबाई | 31.5 इंच (80 सेमी) |
| पैकेज 2 वजन | 175.925 पाउंड (यूएस) (79.798 किलोग्राम) |
