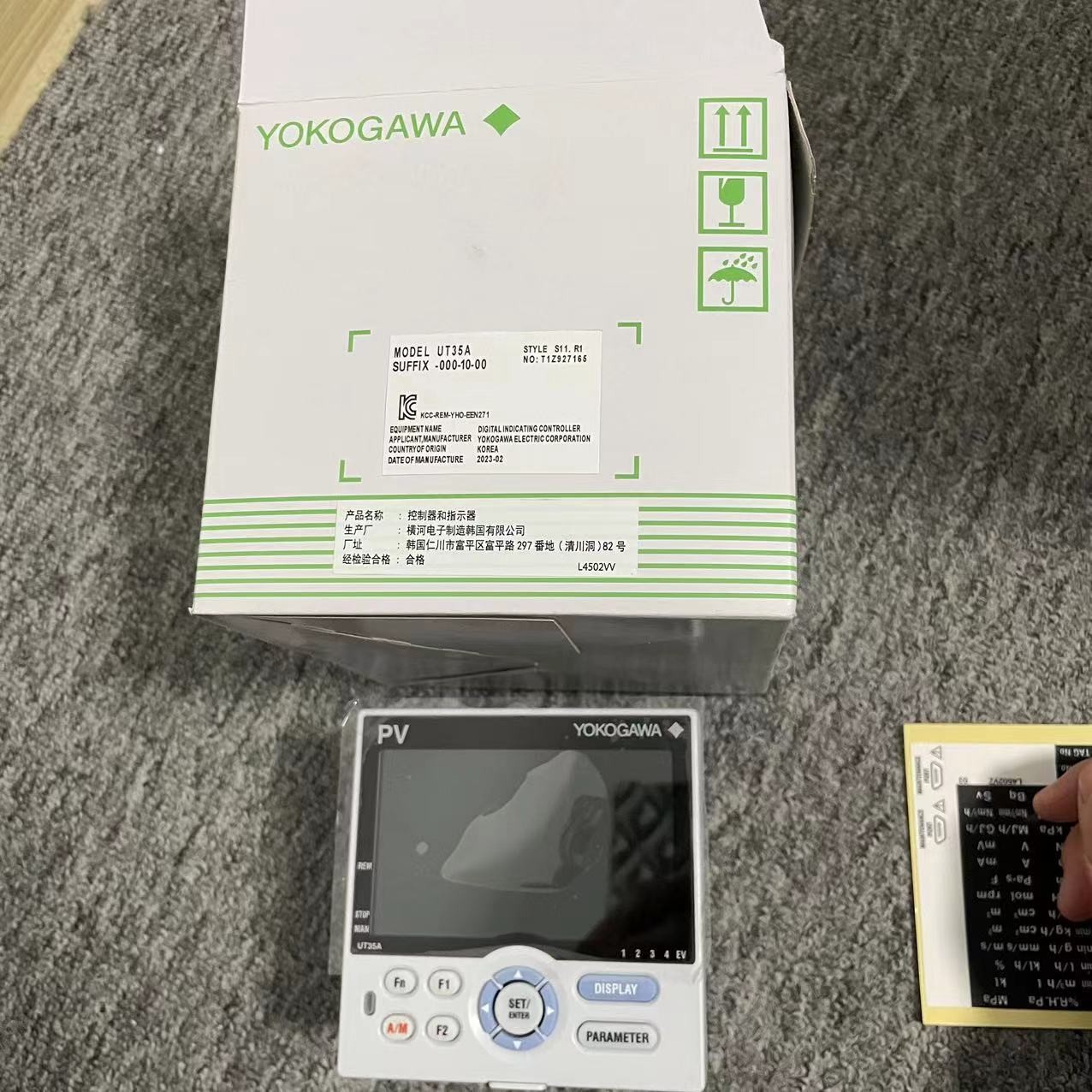

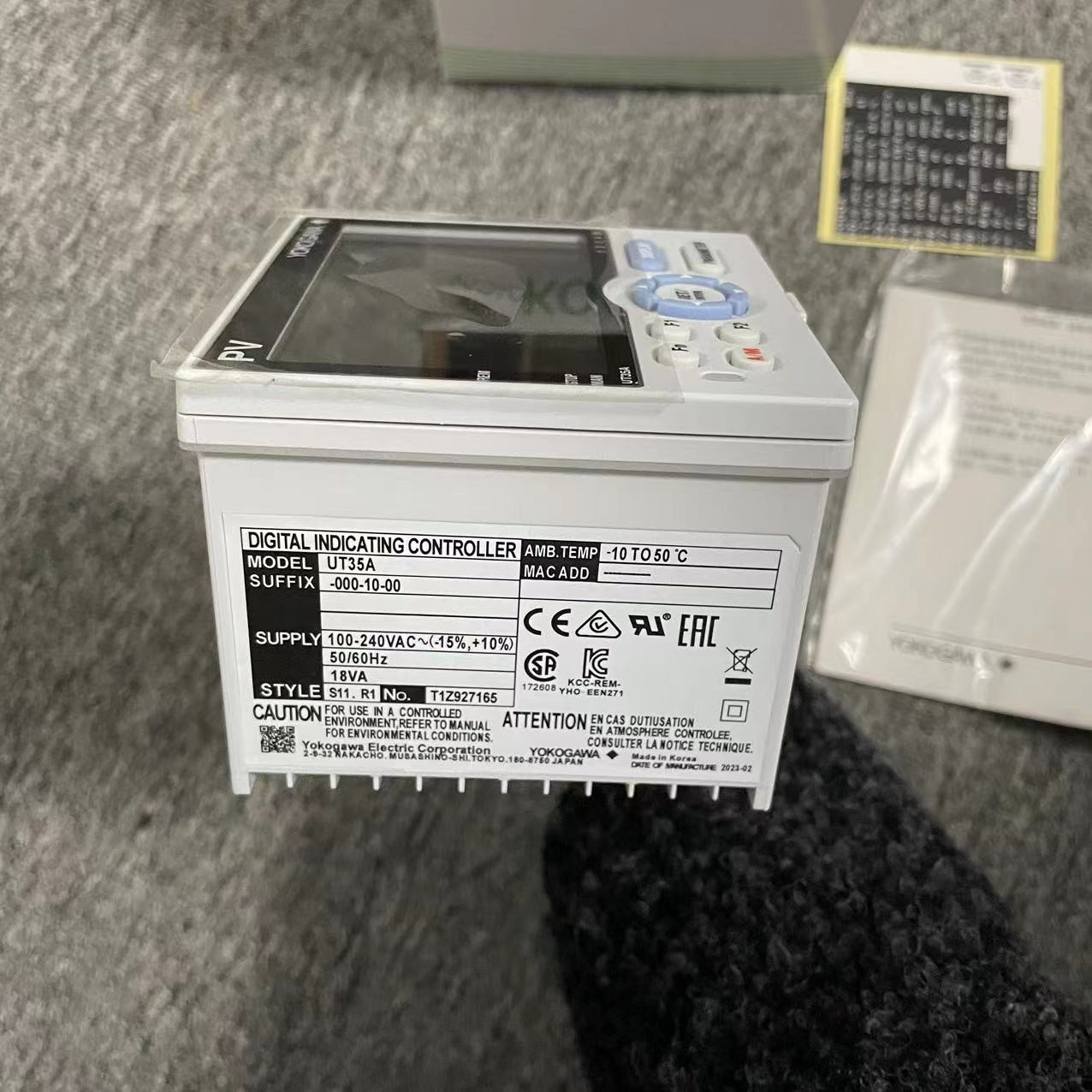

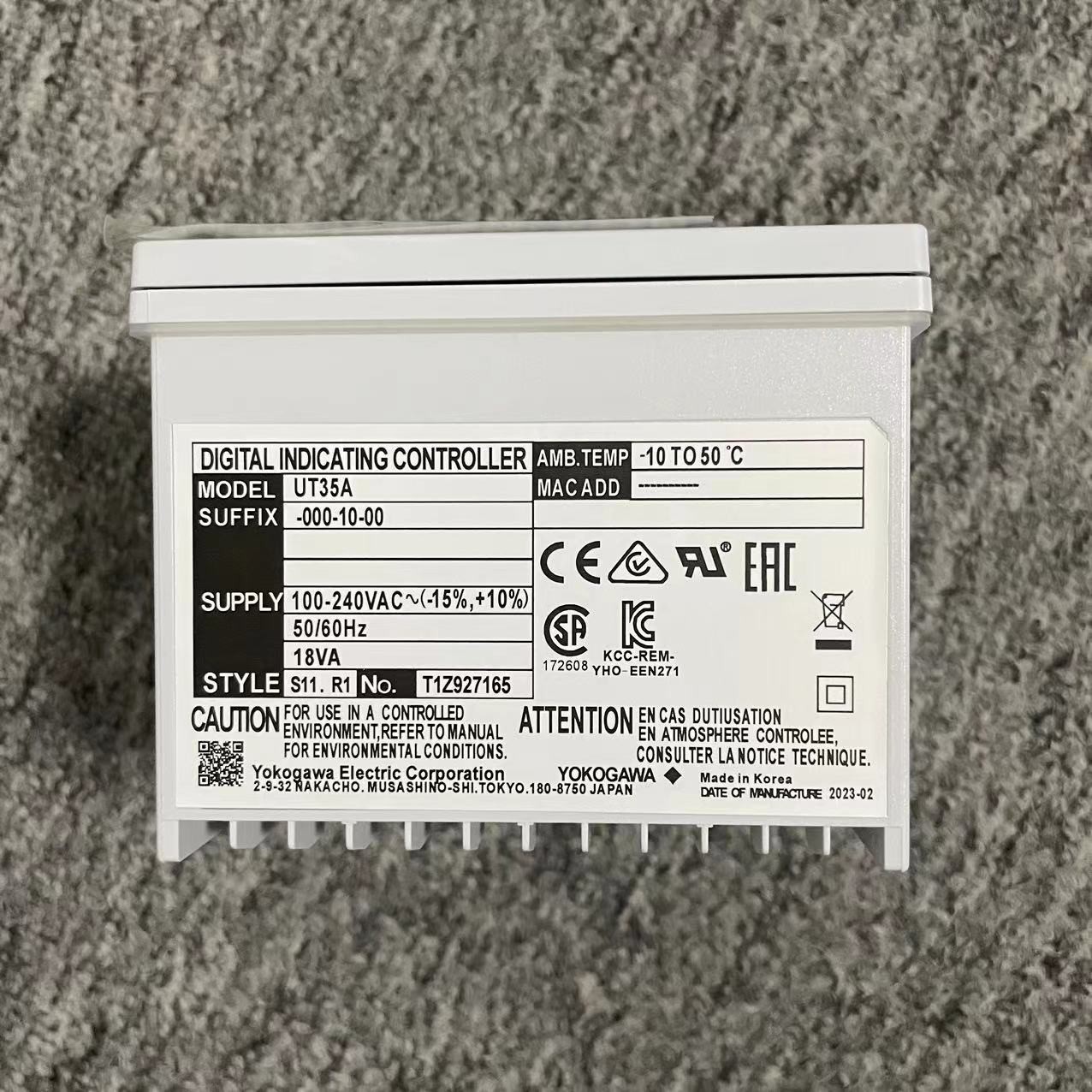

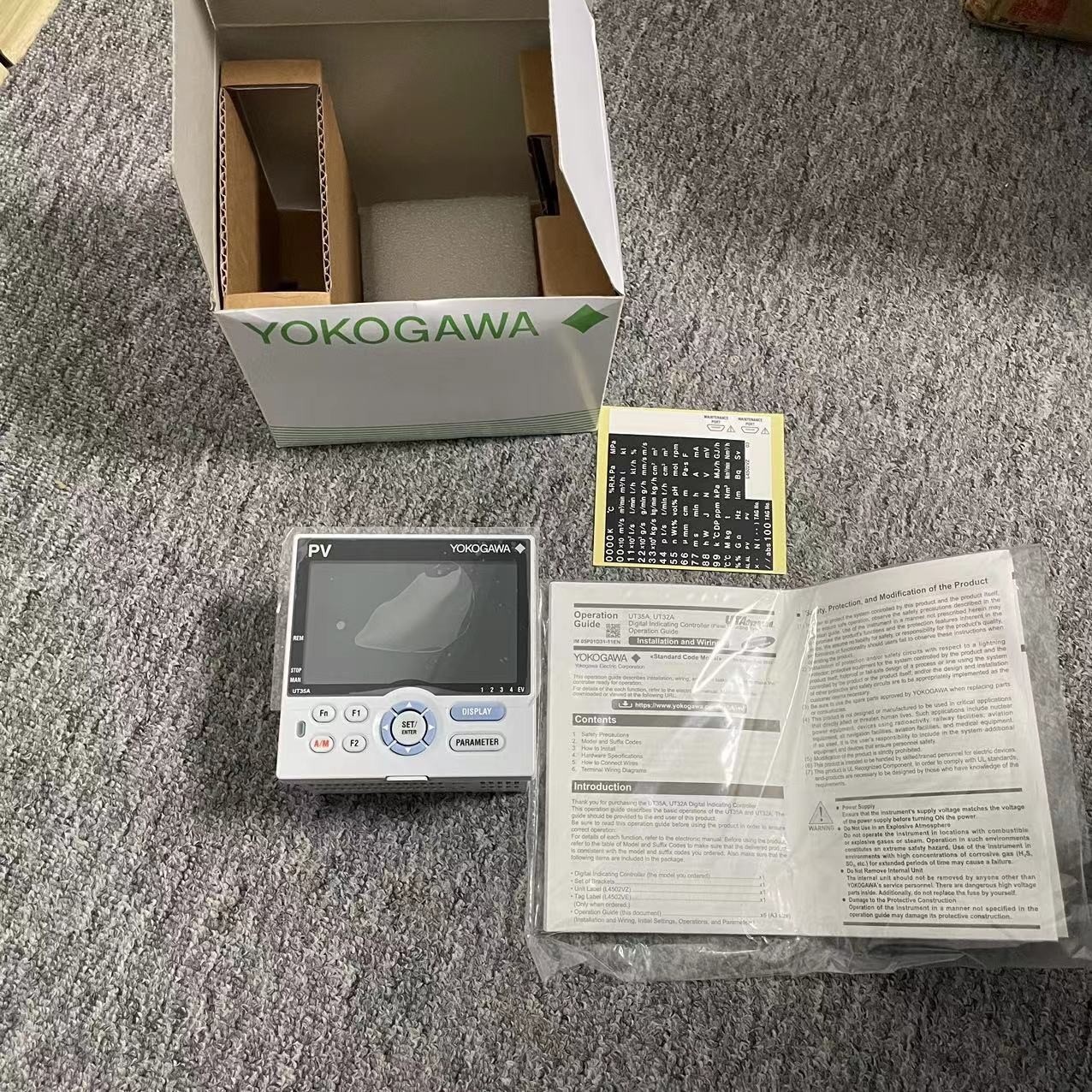

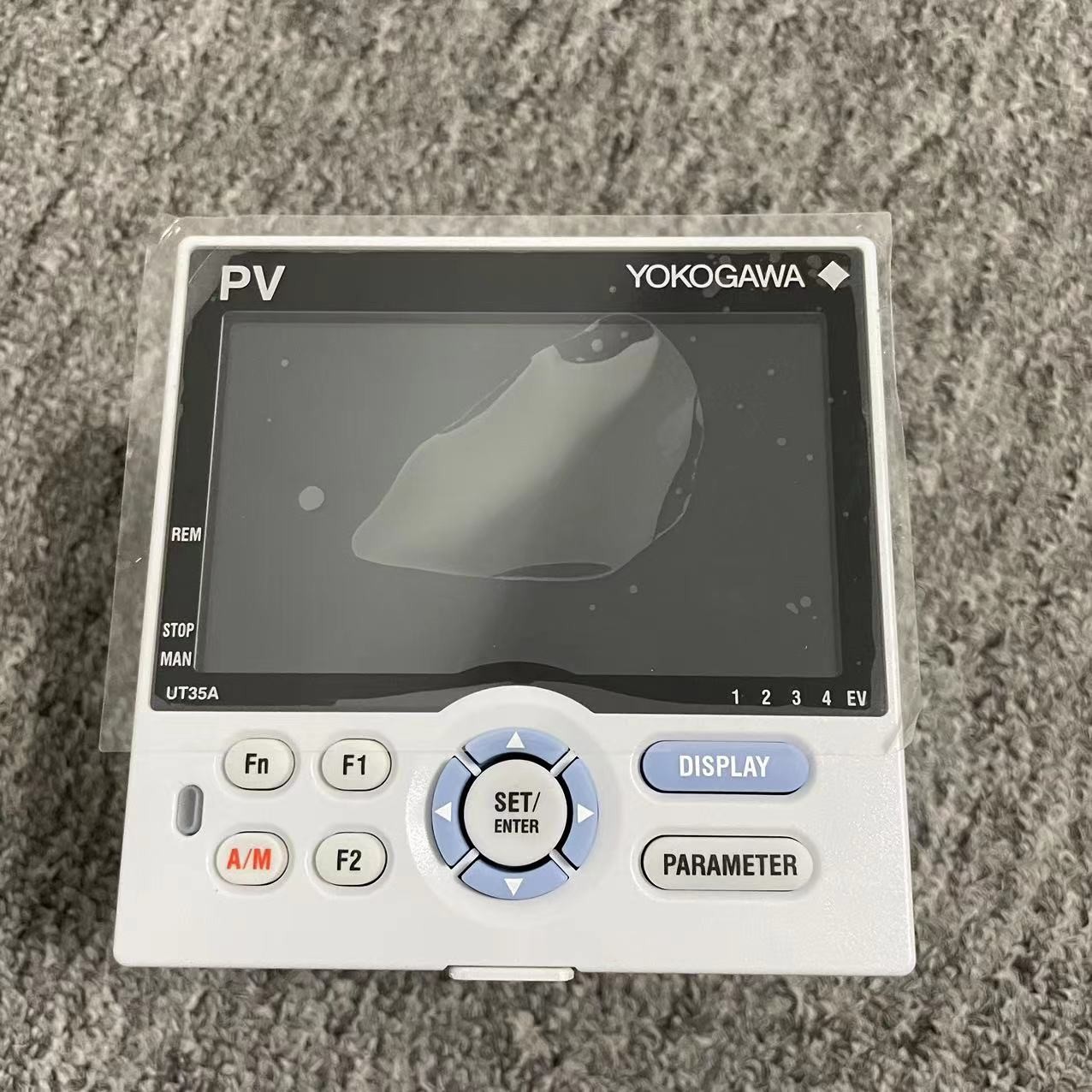

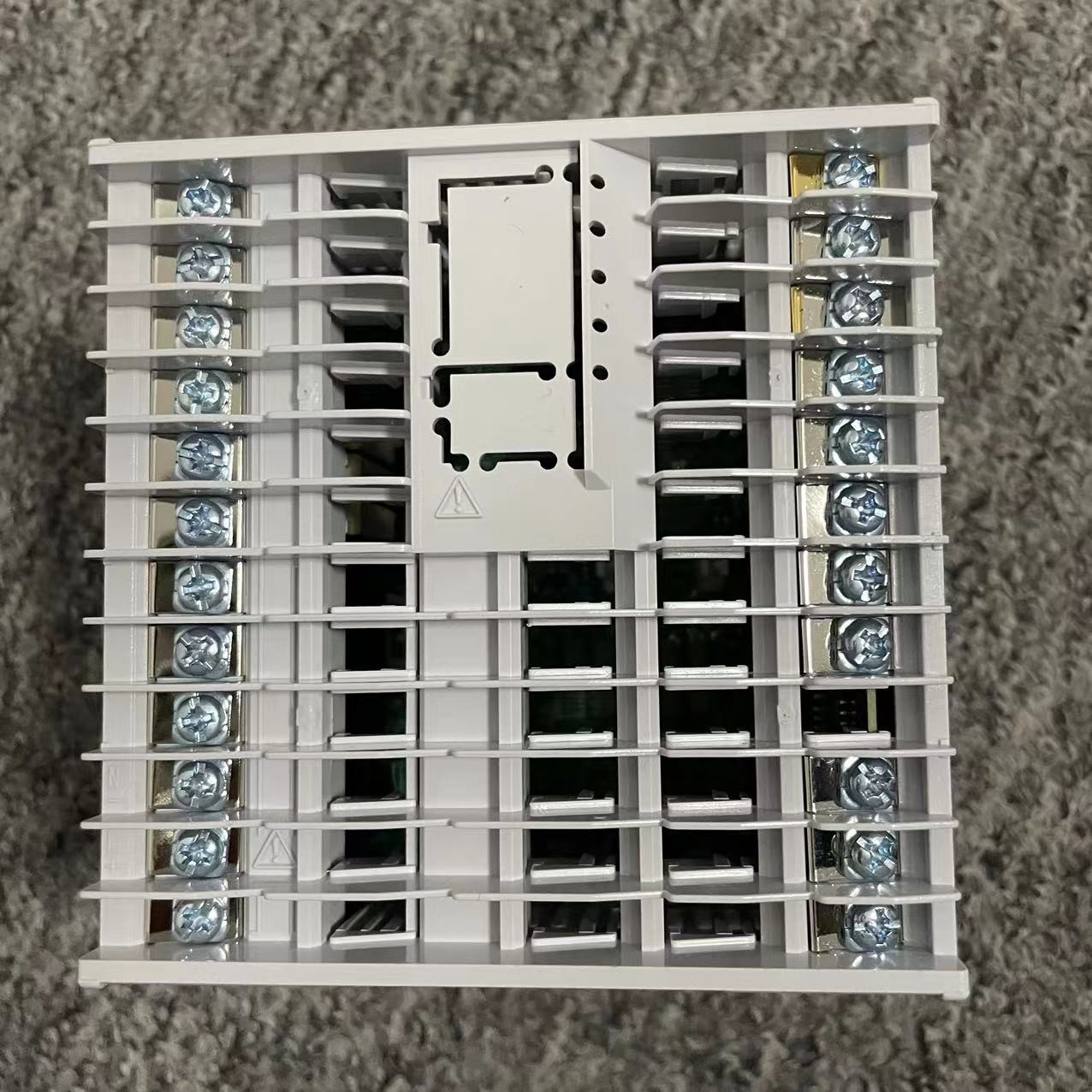

UT35A-001-10-00 औद्योगिक अनुप्रयोगों के लिए मूल तापमान डिजिटल नियंत्रक

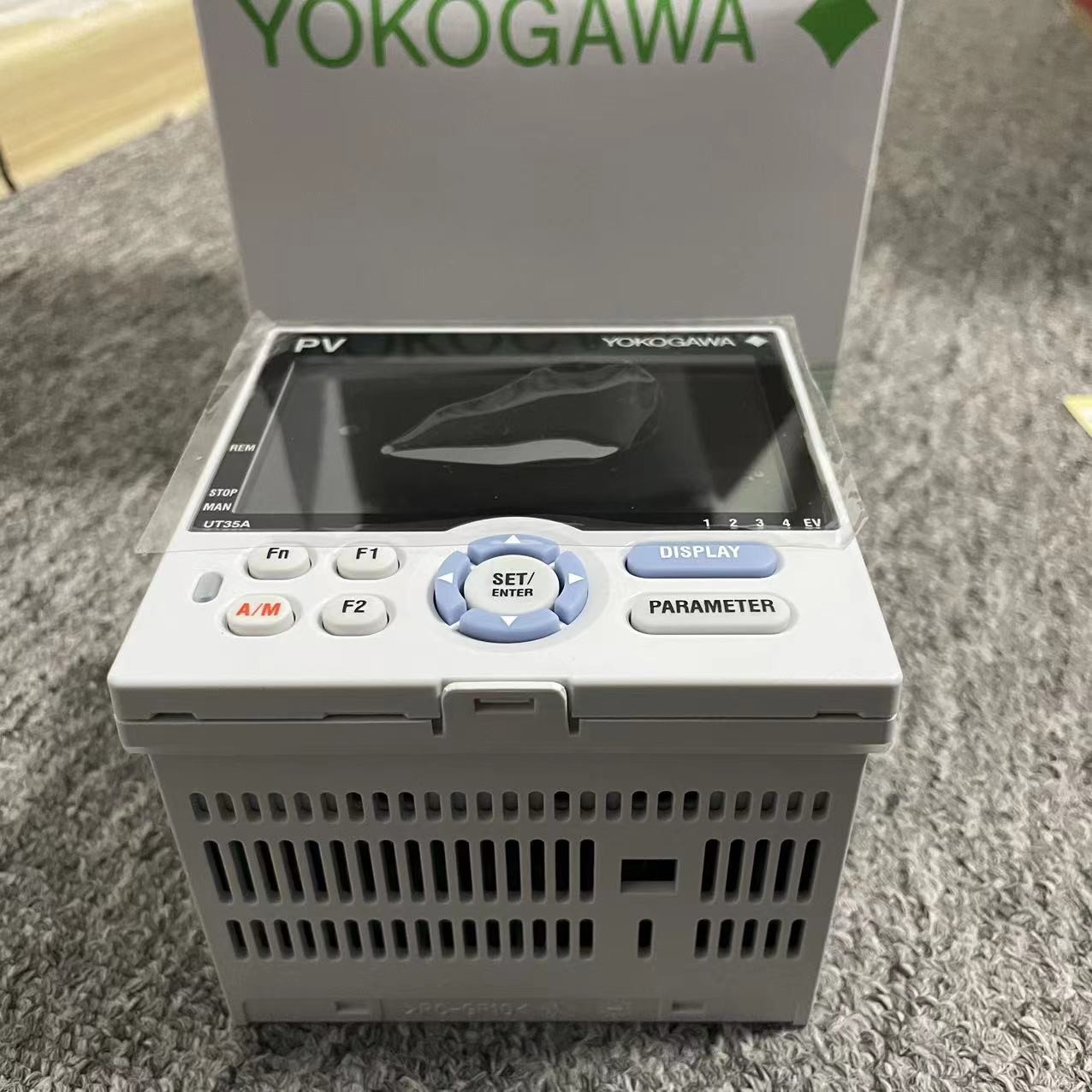

UT35A और UT32A तापमान नियंत्रक नेविगेशन कुंजियों के साथ-साथ पढ़ने में आसान, 14-खंड बड़े रंग एलसीडी डिस्प्ले का उपयोग करते हैं, इस प्रकार निगरानी और संचालन क्षमताओं में काफी वृद्धि होती है।एक सीढ़ी अनुक्रम समारोह मानक के रूप में शामिल है. नियंत्रक की छोटी गहराई उपकरण पैनल स्थान को बचाने में मदद करती है। UT35A/UT32A ईथरनेट संचार जैसे खुले नेटवर्क का भी समर्थन करता है।

UT35A और UT32A तापमान नियंत्रक विशेषताएं

• 4 लक्ष्य सेटपॉइंट (पीआईडी नंबर) मानक के रूप में उपलब्ध हैं
• 3 अलार्म स्वतंत्र सामान्य टर्मिनल मानक के रूप में उपलब्ध हैं
• सीढ़ी अनुक्रम कार्यक्रम बनाया जा सकता है
• सरल संचालन
• अधिकतम 8 डीओ (संयोग उपलब्ध)

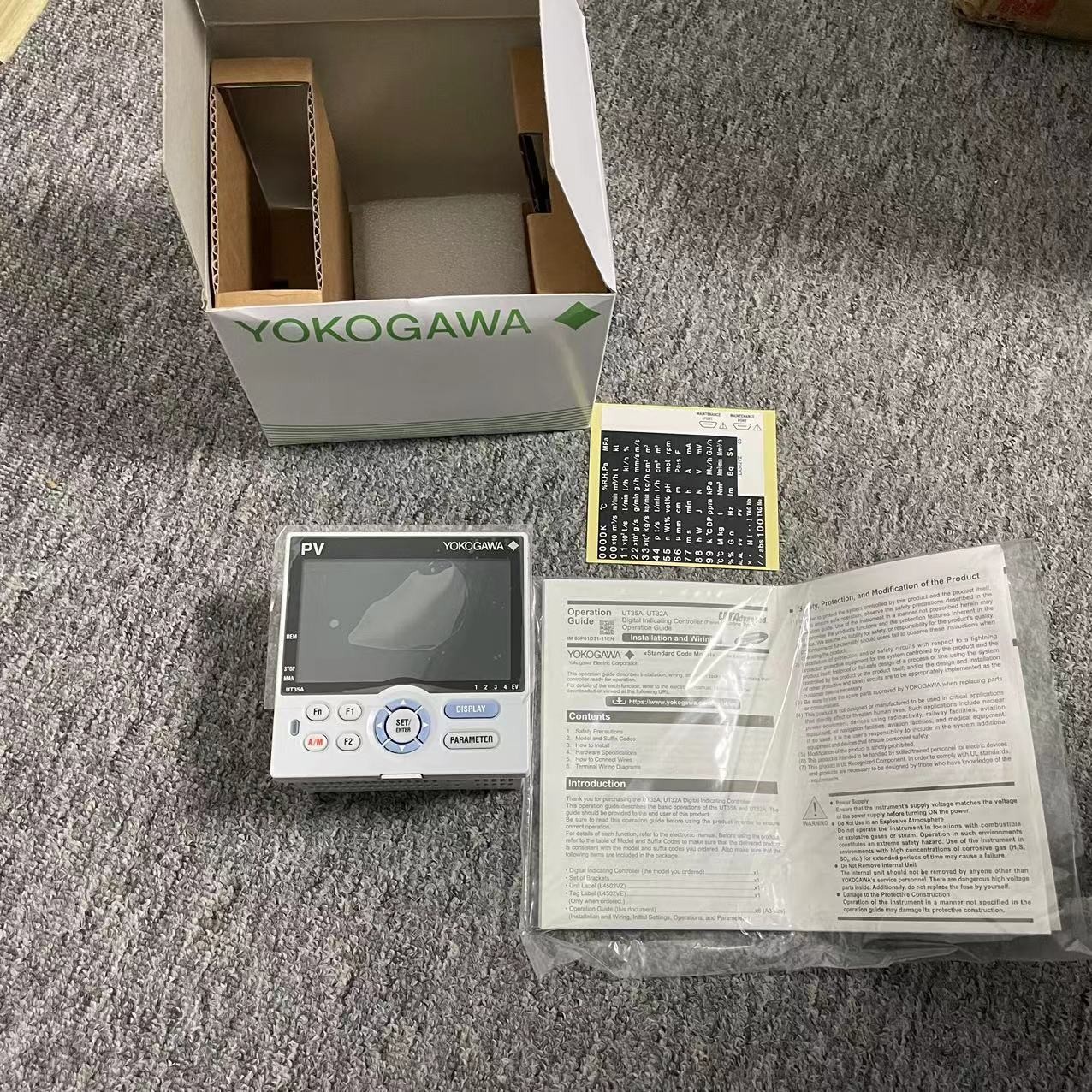

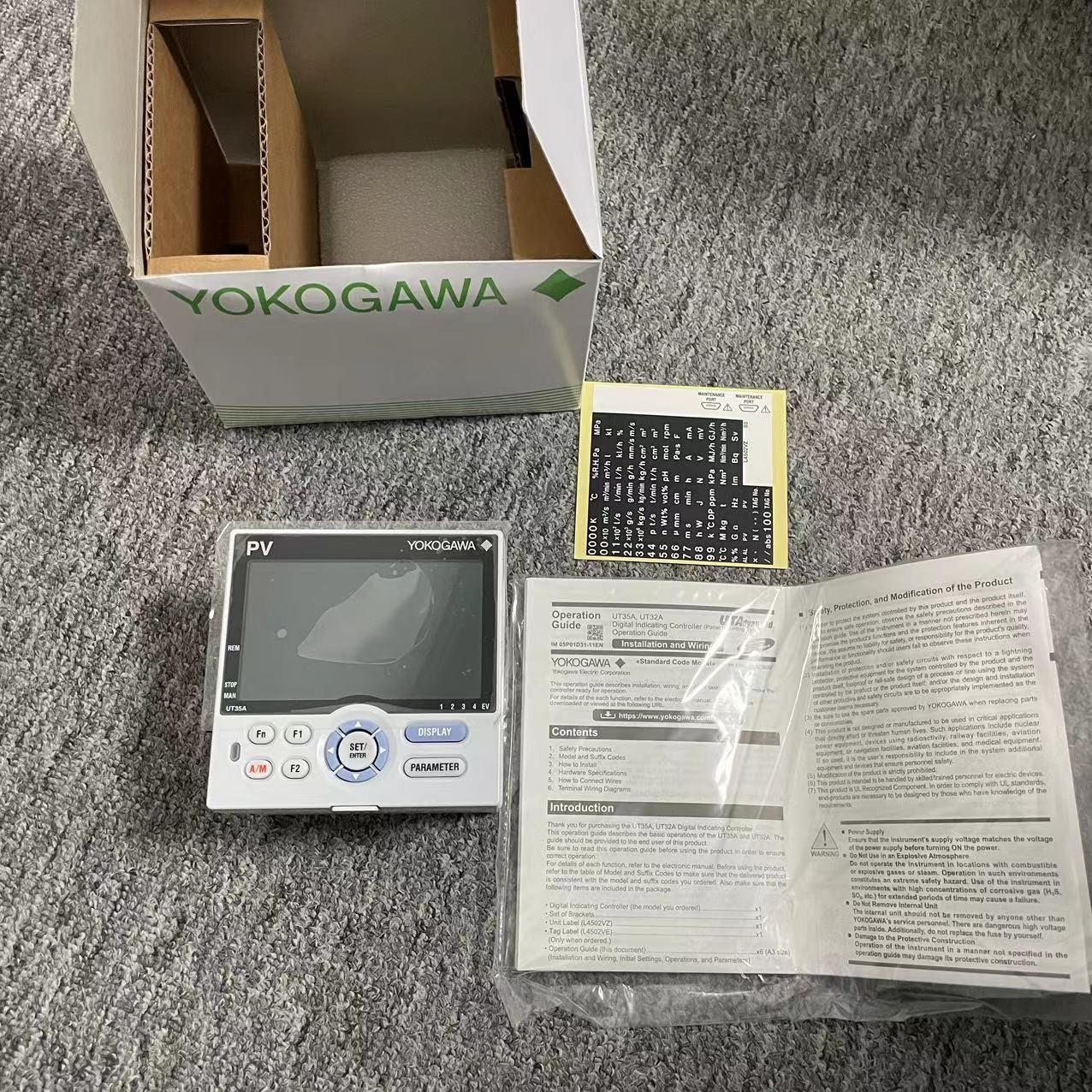

• कई भाषाओं में ऑपरेशन मैनुअल (जापानी, अंग्रेजी, जर्मन, फ्रेंच, स्पेनिश, चीनी और कोरियाई) उपलब्ध है। कृपया ऑर्डर करते समय वांछित भाषा निर्दिष्ट करें।
• आपके अनुकूल विनिर्देशों को अनुकूलित करने के लिए विस्तृत कोड मॉडल उपलब्ध है।

• उन्नत नियंत्रण

  नियंत्रण मोड

  नियंत्रण मोड आसानी से सेटिंग्स को कॉन्फ़िगर करने और पैरामीटर के साथ परिवर्तन करने की अनुमति देता है।

• सिंगल लूप नियंत्रण

• 5 अंतर्निहित नियंत्रण प्रकार

  • पीआईडी नियंत्रण
  • चालू/बंद नियंत्रण (हिस्टेरेसिस का 1 बिंदु)
  • चालू/बंद नियंत्रण (हिस्टेरेसिस के 2 बिंदु)
  • दो-स्थिति, दो-स्तरीय नियंत्रण
  • हीटिंग/कूलिंग नियंत्रण



  प्रत्येक मॉडल के लिए उपरोक्त नियंत्रण मोड और नियंत्रण प्रकारों के बीच मेल के लिए, कृपया विनिर्देशों को देखें।

  सीढ़ी अनुक्रम नियंत्रण

  अंतर्निहित सीढ़ी अनुक्रम नियंत्रण के साथ, अनुप्रयोगों की सीमा नाटकीय रूप से बढ़ जाती है। यह सुविधा सभी यूटीए एडवांस्ड नियंत्रकों (यूएम 33 ए को छोड़कर) में मानक है।सीढ़ी अनुक्रम नियंत्रण समारोह आवेदन द्वारा आवश्यक एक छोटे पीएलसी की जगह ले सकता हैअनुक्रम नियंत्रण और पीआईडी नियंत्रण एक साथ किया जा सकता है।

• बाहरी मशीनरी की निगरानी और नियंत्रण
  उदाहरण: दीपक, स्विच, टाइमर
• डिजिटल इनपुट/आउटपुट लॉजिक कार्यक्षमता को आसानी से हल करें।
  मूल कमांड प्रकारों की संख्याः 13
  अनुप्रयोग कमांड प्रकारों की संख्याः 73

• [स्केल निर्देश का उदाहरण]	[स्केल प्रोग्रामिंग का उदाहरण]

  सीढ़ी अनुक्रम कार्यक्रम के अनुप्रयोग उदाहरण

  अलार्म अनुक्रम नियंत्रण सर्किट को कम किया जा सकता है
  सीढ़ी अनुक्रम कार्यक्रम मानक के रूप में UTAadvanced में बनाया गया है। सीढ़ी अनुक्रम समारोह रिले जैसे परिधीय उपकरणों की निगरानी और नियंत्रण को सक्षम बनाता है,इस प्रकार लागतों को कम करना संभव हो जाता है.

  [पारंपरिक] अलार्म क्रिया को नियंत्रक के बाहर एक अनुक्रम नियंत्रण सर्किट (रिले, टाइमर आदि) द्वारा बनाया गया था।

  [UTAadvanced] UTAadvanced के अंदर सीढ़ी अनुक्रम कार्यक्रम द्वारा अलार्म क्रिया बनाई जाती है, जिससे लागतों को कम करना संभव हो जाता है।





  मेजबान प्रणाली लोड कम हो जाता है

  [पारंपरिक] विभिन्न प्रकार के एनालॉग डेटा को मेजबान प्रणाली (पीएलसी, आदि) में कैप्चर किया गया और गणना की गई, और परिणामों को एक कमांड के माध्यम से नियंत्रण के लिए क्षेत्र नियंत्रक द्वारा संसाधित किया गया।

  [UTAadvanced] 4 एनालॉग इनपुट* के साथ UTAadvanced विभिन्न प्रकार के एनालॉग डेटा को सीधे नियंत्रक में कैप्चर करने और सीढ़ी कार्यक्रम द्वारा गणना करने में सक्षम बनाता है,इस प्रकार मेजबान के सिस्टम निर्माण भार को कमक्रिया: विभिन्न प्रकार के एनालॉग डेटा को मेजबान प्रणाली (पीएलसी, आदि) में कैप्चर किया गया और गणना की गई, और परिणामों को एक कमांड के माध्यम से नियंत्रण के लिए क्षेत्र नियंत्रक द्वारा संसाधित किया गया। * UT55A के मामले में



  सार्वभौमिक इनपुट/आउटपुट
  कॉन्फ़िगरेशन के माध्यम से इनपुट और आउटपुट प्रकार चुनें

  सार्वभौमिक इनपुट

  टीसी, आरटीडी, एमवी/डीसी वोल्टेज और डीसी करंट में से चुनें (डीसी करंट इनपुटः कोई शंट प्रतिरोध की आवश्यकता नहीं)

  इनपुट प्रकार और रेंज का चयन उपयोगकर्ता फ्रंट पैनल के माध्यम से या LL50A पैरामीटर सेटिंग सॉफ्टवेयर का उपयोग करके कर सकता है।

• ±0.1% संकेत सटीकता।
• एक साथ दो दो तार ट्रांसमीटर कनेक्ट करें।

• सभी उपकरणों में एक ट्रांसमीटर के लिए 15 वी लूप पावर सप्लाई (15 वी एलपीएस) है।
  इसके अतिरिक्त, कुछ उपकरणों के लिए वैकल्पिक कार्य के रूप में 24 V LPS भी एक साथ उपलब्ध है।



  सार्वभौमिक आउटपुट

  रिले, वोल्टेज पल्स और वर्तमान आउटपुट के लिए उपयोगकर्ता चयन योग्य।

• रिले आउटपुटः चालू/बंद नियंत्रण, समय-आनुपातिक पीआईडी नियंत्रण
• वोल्टेज पल्स आउटपुटः समय-आनुपातिक पीआईडी नियंत्रण
• आउटपुट वर्तमानः निरंतर पीआईडी नियंत्रण

• हीटिंग/कूलिंग नियंत्रण में सार्वभौमिक आउटपुट के दो सेट होते हैं।

• रिले, पल्स और वर्तमान आउटपुट का कोई भी संयोजन उपलब्ध है।

• स्थिति-आनुपातिक पीआईडी का उपयोग करके एक मोटर चालित नियंत्रण वाल्व चलाएं।

• स्थिति-आनुपातिक पीआईडी नियंत्रण कार्य में मोटर चालित नियंत्रण वाल्व के प्रत्यक्ष/विपरित घूर्णन के लिए रिले आउटपुट के दो सेट हैं।
• वाल्व की स्थिति को वापस फ़ीड करने के लिए स्लाइड वायर इनपुट भी उपलब्ध है।

• ऑटो-ट्यूनिंग (एटी) फ़ंक्शन

  एटी का उपयोग करके पीआईडी स्थिरांक की गणना की सटीकता बढ़ाने के लिए निम्नलिखित शर्तें निर्धारित की जा सकती हैं।

• पीआईडी स्थिरांक की गणना के लिए दो प्रकार के एल्गोरिदम चयन के लिए उपलब्ध हैं।

  उन्नत नियंत्रण

  नियंत्रण मोड

  नियंत्रण मोड आसानी से सेटिंग्स को कॉन्फ़िगर करने और पैरामीटर के साथ परिवर्तन करने की अनुमति देता है।

• सिंगल लूप नियंत्रण

• 5 अंतर्निहित नियंत्रण प्रकार

  • पीआईडी नियंत्रण
  • चालू/बंद नियंत्रण (हिस्टेरेसिस का 1 बिंदु)
  • चालू/बंद नियंत्रण (हिस्टेरेसिस के 2 बिंदु)
  • दो-स्थिति, दो-स्तरीय नियंत्रण
  • हीटिंग/कूलिंग नियंत्रण



  प्रत्येक मॉडल के लिए उपरोक्त नियंत्रण मोड और नियंत्रण प्रकारों के बीच मेल के लिए, कृपया विनिर्देशों को देखें।

  सीढ़ी अनुक्रम नियंत्रण

  अंतर्निहित सीढ़ी अनुक्रम नियंत्रण के साथ, अनुप्रयोगों की सीमा नाटकीय रूप से बढ़ जाती है। यह सुविधा सभी यूटीए एडवांस्ड नियंत्रकों (यूएम 33 ए को छोड़कर) में मानक है।सीढ़ी अनुक्रम नियंत्रण समारोह आवेदन द्वारा आवश्यक एक छोटे पीएलसी की जगह ले सकता हैअनुक्रम नियंत्रण और पीआईडी नियंत्रण एक साथ किया जा सकता है।

• बाहरी मशीनरी की निगरानी और नियंत्रण
  उदाहरण: दीपक, स्विच, टाइमर
• डिजिटल इनपुट/आउटपुट लॉजिक कार्यक्षमता को आसानी से हल करें।
  मूल कमांड प्रकारों की संख्याः 13
  अनुप्रयोग कमांड प्रकारों की संख्याः 73

• [स्केल निर्देश का उदाहरण]	[स्केल प्रोग्रामिंग का उदाहरण]

  सीढ़ी अनुक्रम कार्यक्रम के अनुप्रयोग उदाहरण

  अलार्म अनुक्रम नियंत्रण सर्किट को कम किया जा सकता है
  सीढ़ी अनुक्रम कार्यक्रम मानक के रूप में UTAadvanced में बनाया गया है। सीढ़ी अनुक्रम समारोह रिले जैसे परिधीय उपकरणों की निगरानी और नियंत्रण को सक्षम बनाता है,इस प्रकार लागतों को कम करना संभव हो जाता है.

  [पारंपरिक] अलार्म क्रिया को नियंत्रक के बाहर एक अनुक्रम नियंत्रण सर्किट (रिले, टाइमर आदि) द्वारा बनाया गया था।

  [UTAadvanced] UTAadvanced के अंदर सीढ़ी अनुक्रम कार्यक्रम द्वारा अलार्म क्रिया बनाई जाती है, जिससे लागतों को कम करना संभव हो जाता है।





  मेजबान प्रणाली लोड कम हो जाता है

  [पारंपरिक] विभिन्न प्रकार के एनालॉग डेटा को मेजबान प्रणाली (पीएलसी, आदि) में कैप्चर किया गया और गणना की गई, और परिणामों को एक कमांड के माध्यम से नियंत्रण के लिए क्षेत्र नियंत्रक द्वारा संसाधित किया गया।

  [UTAadvanced] 4 एनालॉग इनपुट* के साथ UTAadvanced विभिन्न प्रकार के एनालॉग डेटा को सीधे नियंत्रक में कैप्चर करने और सीढ़ी कार्यक्रम द्वारा गणना करने में सक्षम बनाता है,इस प्रकार मेजबान के सिस्टम निर्माण भार को कमक्रिया: विभिन्न प्रकार के एनालॉग डेटा को मेजबान प्रणाली (पीएलसी, आदि) में कैप्चर किया गया और गणना की गई, और परिणामों को एक कमांड के माध्यम से नियंत्रण के लिए क्षेत्र नियंत्रक द्वारा संसाधित किया गया। * UT55A के मामले में



  सार्वभौमिक इनपुट/आउटपुट
  कॉन्फ़िगरेशन के माध्यम से इनपुट और आउटपुट प्रकार चुनें

  सार्वभौमिक इनपुट

  टीसी, आरटीडी, एमवी/डीसी वोल्टेज और डीसी करंट में से चुनें (डीसी करंट इनपुटः कोई शंट प्रतिरोध की आवश्यकता नहीं)

  इनपुट प्रकार और रेंज का चयन उपयोगकर्ता फ्रंट पैनल के माध्यम से या LL50A पैरामीटर सेटिंग सॉफ्टवेयर का उपयोग करके कर सकता है।

• ±0.1% संकेत सटीकता।
• एक साथ दो दो तार ट्रांसमीटर कनेक्ट करें।

• सभी उपकरणों में एक ट्रांसमीटर के लिए 15 वी लूप पावर सप्लाई (15 वी एलपीएस) है।
  इसके अतिरिक्त, कुछ उपकरणों के लिए वैकल्पिक कार्य के रूप में 24 V LPS भी एक साथ उपलब्ध है।



  सार्वभौमिक आउटपुट

  रिले, वोल्टेज पल्स और वर्तमान आउटपुट के लिए उपयोगकर्ता चयन योग्य।

• रिले आउटपुटः चालू/बंद नियंत्रण, समय-आनुपातिक पीआईडी नियंत्रण
• वोल्टेज पल्स आउटपुटः समय-आनुपातिक पीआईडी नियंत्रण
• आउटपुट वर्तमानः निरंतर पीआईडी नियंत्रण

• हीटिंग/कूलिंग नियंत्रण में सार्वभौमिक आउटपुट के दो सेट होते हैं।

• रिले, पल्स और वर्तमान आउटपुट का कोई भी संयोजन उपलब्ध है।

• स्थिति-आनुपातिक पीआईडी का उपयोग करके एक मोटर चालित नियंत्रण वाल्व चलाएं।

• स्थिति-आनुपातिक पीआईडी नियंत्रण कार्य में मोटर चालित नियंत्रण वाल्व के प्रत्यक्ष/विपरित घूर्णन के लिए रिले आउटपुट के दो सेट हैं।
• वाल्व की स्थिति को वापस फ़ीड करने के लिए स्लाइड वायर इनपुट भी उपलब्ध है।

• ऑटो-ट्यूनिंग (एटी) फ़ंक्शन

  एटी का उपयोग करके पीआईडी स्थिरांक की गणना की सटीकता बढ़ाने के लिए निम्नलिखित शर्तें निर्धारित की जा सकती हैं।

• पीआईडी स्थिरांक की गणना के लिए दो प्रकार के एल्गोरिदम चयन के लिए उपलब्ध हैं।
