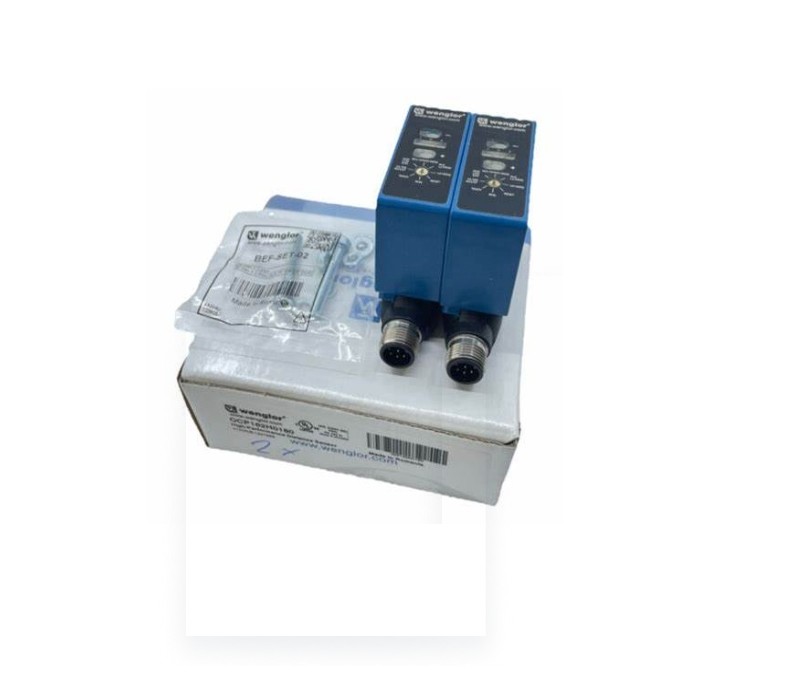

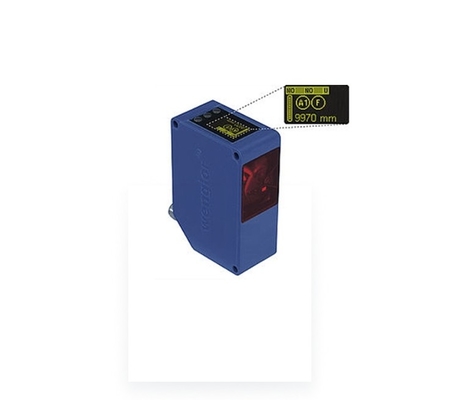

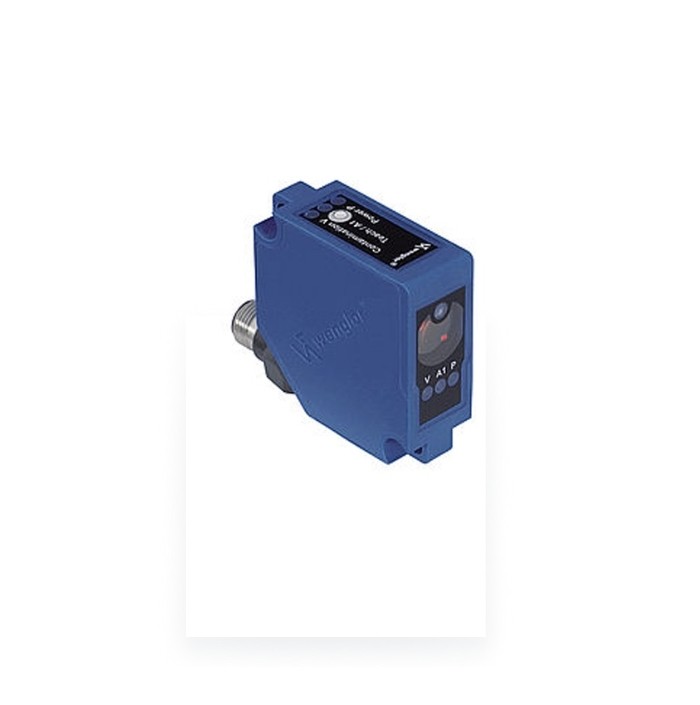

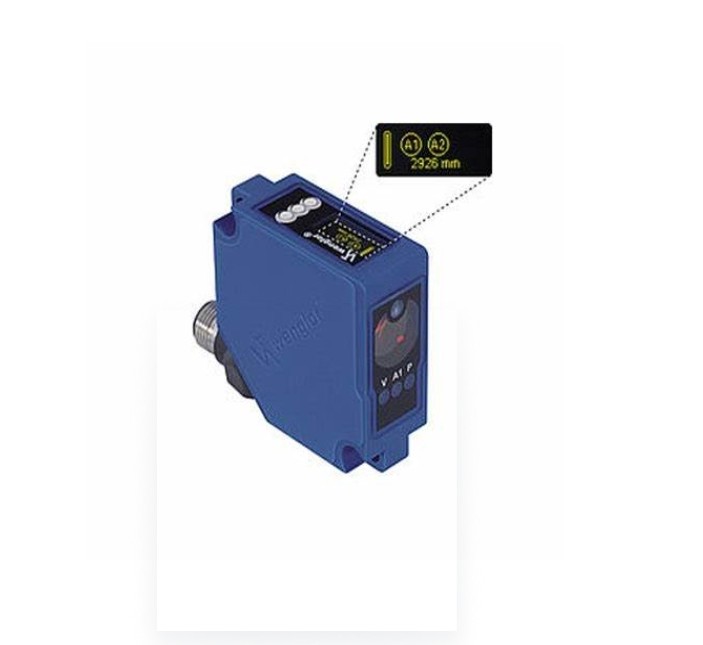

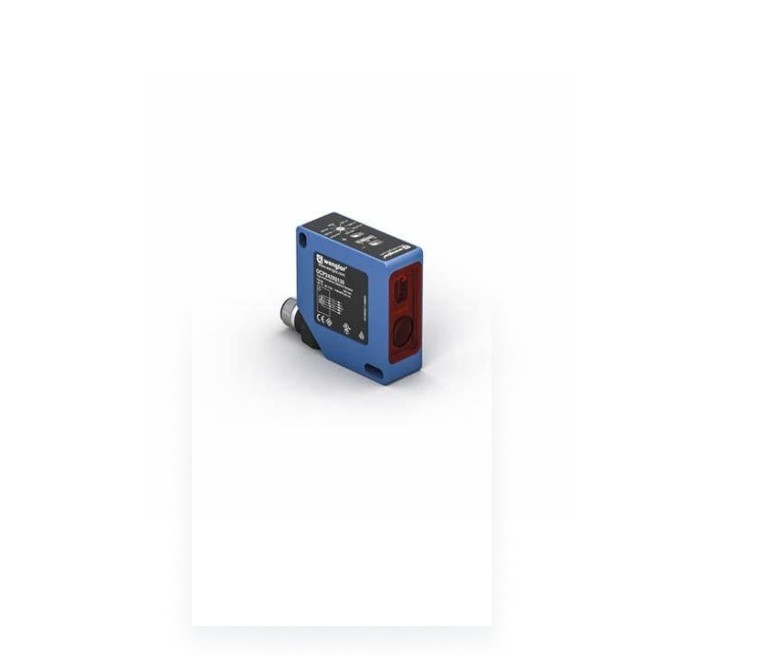

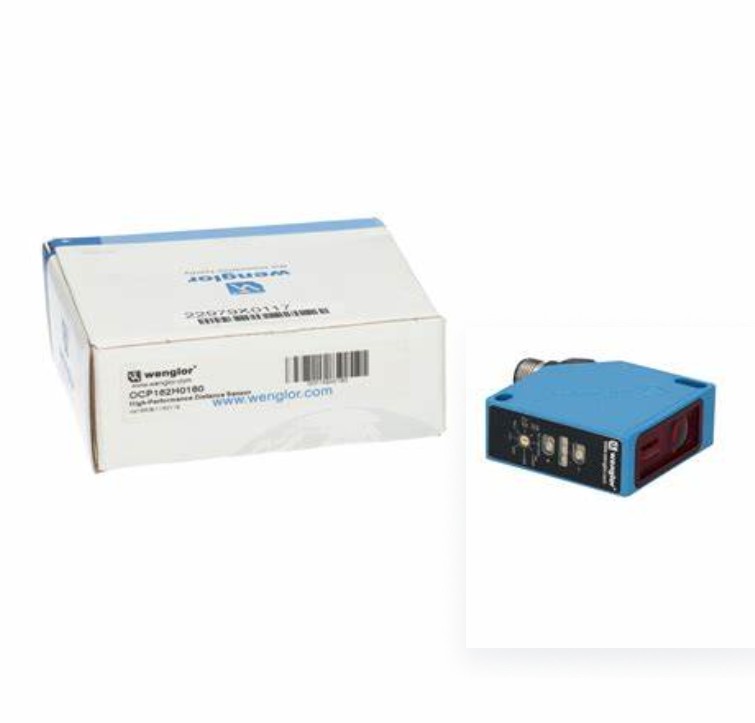

OCP162H0180 wenglor उच्च प्रदर्शन दूरी सेंसर

विवरण

• उच्च संकल्पः 20 μm (रिज़ॉल्यूशन-मोड)
• रैखिकताः 0,1 % (रिज़ॉल्यूशन-मोड)
• ज़ूम फ़ंक्शन
• सामग्री, रंग और चमक से स्वतंत्र मापा गया मान

• उच्च संकल्पः 20 μm (रिज़ॉल्यूशन-मोड)

• रैखिकताः 0,1 % (रिज़ॉल्यूशन-मोड)

• सामग्री, रंग और चमक से स्वतंत्र मापा गया मान

• प्रतिक्रिया समयः < 660 μs (गति मोड)

• ज़ूम फ़ंक्शन

• ये सेंसर उच्च संकल्प सीएमओएस लाइन और डीएसपी तकनीक के साथ काम करते हैं और कोण माप का उपयोग करके दूरी निर्धारित करते हैं।रंग और चमक से संबंधित माप अंतर लगभग समाप्त हो जाते हैंएकीकृत एनालॉग आउटपुट को वोल्टेज 0 से 10 वी (10 से 0 वी) या वर्तमान 4 से 20 एमए (20 से 4 एमए) के लिए कॉन्फ़िगर किया जा सकता है।

• ऑप्टिकल डेटा

• कार्य सीमाः 40...160 मिमी

• माप सीमाः 120 मिमी

• संकल्पः 20 μm

• रिज़ॉल्यूशन (स्पीड-मोड): 30 μm

• रैखिकता: 0,1 %

• रैखिकता (गति मोड): 0,2 %

• प्रकाश स्रोतः लेजर (लाल)

• तरंग दैर्ध्यः 660 एनएम

• सेवा जीवन (T = +25 °C): 100000 h

• लेजर वर्ग (एन 60825-1): 2

• अधिकतम परिवेश प्रकाशः 10000 लक्स

• प्रकाश स्पॉट व्यासः तालिका 1 देखें

• विद्युत डेटा

• आपूर्ति वोल्टेजः 18...30 वी डीसी

• वर्तमान खपत (Ub = 24 V): < 80 mA

• माप दरः 1500 /s

• माप दर (रिज़ॉल्यूशन-मोड): 600 /s

• प्रतिक्रिया समय: < 660 μs

• प्रतिक्रिया समय (रिज़ॉल्यूशन मोड): < 1660 μs

• तापमान विचलनः < 10 μm/K

• तापमान सीमाः -25 से 50 °C

• एनालॉग आउटपुटः 0...10 V/4...20 mA

• लोड करंट आउटपुट वोल्टेजः < 1 एमए

• वर्तमान आउटपुट लोड प्रतिरोधः < 500 ओम

• इंटरफ़ेसः RS-232

• बाउड दरः 38400 बीडी

• सुरक्षा वर्ग: III

• एफडीए की सदस्यता संख्या: 0820589-000

• यांत्रिक डेटा

• सेट करने की विधि: Teach-In

• आवास सामग्रीः प्लास्टिक

• सुरक्षा की डिग्रीः IP67

• कनेक्शनः M12 × 1; 8-पिन

• आउटपुट

• त्रुटि आउटपुटः हाँ

• एनालॉग आउटपुटः हाँ

• RS-232 इंटरफ़ेसः हाँ
