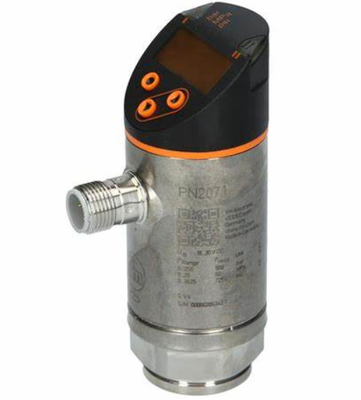

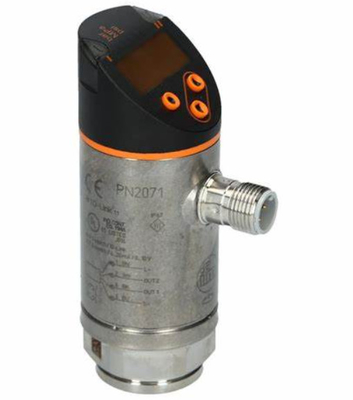

रोडक्ट की विशेषताएं |
इनपुट और आउटपुट की संख्या |
डिजिटल आउटपुट की संख्याः 2; एनालॉग आउटपुट की संख्याः 1 |
माप सीमा |
| 0...250 बार |
0...3625 पीएसआई |
0...25 एमपीए |
|
प्रक्रिया कनेक्शन |
घुमावदार कनेक्शन G 1/4 आंतरिक घुमाव (DIN EN ISO 1179-2) |
आवेदन |
प्रणाली |
सोने से ढंके संपर्क |
माप तत्व |
धातु पतली फिल्म सेल |
आवेदन |
औद्योगिक अनुप्रयोगों के लिए |
मीडिया |
तरल पदार्थ और गैसें |
मध्यम तापमान [°C] |
-25...80 |
मिन. फटने का दबाव |
| 1200 बार |
17400 पीएसआई |
120 एमपीए |
|
दबाव रेटिंग |
| 500 बार |
7250 पीएसआई |
50 एमपीए |
|
वैक्यूम प्रतिरोध [mbar] |
-१००० |
दबाव का प्रकार |
सापेक्ष दबाव |
विद्युत डेटा |
ऑपरेटिंग वोल्टेज [V] |
18...30 डीसी; (SELV/PELV के लिए) |
वर्तमान खपत [mA] |
< 35 |
न्यूनतम इन्सुलेशन प्रतिरोध [MΩ] |
100; (500 वी डीसी) |
सुरक्षा वर्ग |
III |
विपरित ध्रुवीयता संरक्षण |
हाँ |
पावर-ऑन देरी का समय [s] |
0.3 |
एकीकृत प्रहरी |
हाँ |
इनपुट/आउटपुट |
इनपुट और आउटपुट की संख्या |
डिजिटल आउटपुट की संख्याः 2; एनालॉग आउटपुट की संख्याः 1 |
आउटपुट |
आउटपुट की कुल संख्या |
2 |
आउटपुट सिग्नल |
स्विचिंग सिग्नल; एनालॉग सिग्नल; IO-लिंक; (समायोज्य) |
विद्युत डिजाइन |
पीएनपी/एनपीएन |
डिजिटल आउटपुट की संख्या |
2 |
आउटपुट फ़ंक्शन |
सामान्य रूप से खुला / बंद; (समायोज्य) |
अधिकतम वोल्टेज ड्रॉप स्विचिंग आउटपुट डीसी [वी] |
2 |
स्विचिंग आउटपुट डीसी का निरंतर रेटेड करंट [mA] |
250 |
स्विचिंग आवृत्ति डीसी [हर्ट्ज] |
< 500 |
एनालॉग आउटपुट की संख्या |
1 |
एनालॉग आउटपुट करंट [mA] |
4...20; (स्केलेबल 1:5) |
अधिकतम भार [Ω] |
500 |
एनालॉग आउटपुट वोल्टेज [V] |
0...10; (स्केलेबल 1:5) |
न्यूनतम भार प्रतिरोध [Ω] |
2000 |
शॉर्ट सर्किट सुरक्षा |
हाँ |
शॉर्ट सर्किट सुरक्षा का प्रकार |
हाँ (गैर-लॉकिंग) |
अतिभार संरक्षण |
हाँ |
माप/सेट रेंज |
माप सीमा |
| 0...250 बार |
0...3625 पीएसआई |
0...25 एमपीए |
|
एनालॉग प्रारंभ बिंदु |
| 0...200 बार |
0...2900 पीएसआई |
0...20 एमपीए |
|
एनालॉग अंत बिंदु |
| 50...250 बार |
725...3625 पीएसआई |
5...25 एमपीए |
|
कारखाना सेटिंग / सीएमपीटी = 2 |
सेट बिंदु SP |
| 1.5...250 बार |
25...3625 पीएसआई |
0.15...25 एमपीए |
|
रीसेट बिंदु rP |
| 0.5...249 बार |
10...3610 पीएसआई |
0.05...24.9 एमपीए |
|
एसपी और आरपी के बीच न्यूनतम अंतर |
| 1.5 बार |
15 पीएसआई |
0.15 एमपीए |
|
चरणों में |
| 0.5 बार |
5 पीएसआई |
0.05 एमपीए |
|
स्थिति_बी उच्च संकल्प / सीएमपीटी = 3 |
सेट बिंदु SP |
| 1.6...250 बार |
23...3626 पीएसआई |
0.16...25 एमपीए |
|
रीसेट बिंदु rP |
| 0.5...249 बार |
8...3611 पीएसआई |
0.05...24.9 एमपीए |
|
एसपी और आरपी के बीच न्यूनतम अंतर |
| 1.1 बार |
15 पीएसआई |
0.11 एमपीए |
|
चरणों में |
| 0.1 बार |
1 पीएसआई |
0.01 एमपीए |
|
सटीकता / विचलन |
स्विच बिंदु सटीकता [स्पैन का %] |
< ± 0,4; (बंद करो 1:1) |
पुनरावृत्ति [स्पैन का %] |
< ± 0,1; (तापमान में उतार-चढ़ाव के साथ < 10 K; कम करें 1:1) |
विशेषताओं का विचलन [स्पैन का %] |
< ± 0,25 (बीएफएसएल) / < ± 0,5 (एलएस);1; BFSL = बेस्ट फिट रेट लाइन; LS = सीमा मान सेटिंग) |
हाइस्टेरिसिस विचलन [स्पैन का %] |
< ± 0,1; (बंद करो 1:1) |
दीर्घकालिक स्थिरता [स्पैन का %] |
< ± 0,05;1प्रति 6 महीने) |
तापमान गुणांक शून्य बिंदु [% स्पैन / 10 K] |
0,2; (-25...80 °C) |
तापमान गुणांक स्पैन [स्पैन का % / 10 K] |
0,2; (-25...80 °C) |
सटीकता / विचलन पर नोट्स |
स्विच पॉइंट सटीकता, डीएनवी जीएल के तहत रैखिकता त्रुटिः < ± 1%: < ± 1% |
प्रतिक्रिया समय |
प्रतिक्रिया समय [ms] |
< 1.5 |
विलंब समय प्रोग्राम करने योग्य dS, dr [s] |
0...50 |
डम्पिंग प्रक्रिया मूल्य dAP [s] |
0...4 |
एनालॉग आउटपुट dAA के लिए डिम्पिंग [s] |
0...4 |
अधिकतम प्रतिक्रिया समय एनालॉग आउटपुट [ms] |
3 |
सॉफ्टवेयर/प्रोग्रामिंग |
पैरामीटर सेटिंग विकल्प |
हाइस्टेरिसिस/विंडो; सामान्य रूप से खुला/बंद; चालू/बंद होने में देरी; डिमपिंग; डिस्प्ले यूनिट; वर्तमान/वोल्टेज आउटपुट |
इंटरफेस |
संचार इंटरफेस |
आईओ-लिंक |
ट्रांसमिशन प्रकार |
COM2 (38,4 kBaud) |
आईओ-लिंक संशोधन |
1.1 |
एसडीसीआई मानक |
आईईसी 61131-9 |
एसआईओ मोड |
हाँ |
आवश्यक मास्टर पोर्ट वर्ग |
A; (जब पिन 2 कनेक्ट नहीं हैः B) |
समर्थित डिवाइस आईडी |
| ऑपरेशन का प्रकार |
डिवाइस आईडी |
| कारखाना सेटिंग / सीएमपीटी = 2 |
460 |
| स्थिति_बी उच्च संकल्प / सीएमपीटी = 3 |
639 |
|
नोट |
| अधिक जानकारी के लिए कृपया IODD PDF फ़ाइल को "डाउनलोड" में देखें। |
|
कारखाना सेटिंग / सीएमपीटी = 2 |
प्रोफाइल |
स्मार्ट सेंसर: प्रोसेस डेटा वेरिएबल; डिवाइस पहचान, डिवाइस निदान |
प्रक्रिया चक्र का न्यूनतम समय [ms] |
2.3 |
IO-Link रिज़ॉल्यूशन दबाव [बार] |
0.1 |
आईओ-लिंक प्रक्रिया डेटा (चक्रगत) |
| कार्य |
बिट लंबाई |
| दबाव |
14 |
| बाइनरी स्विचिंग जानकारी |
2 |
|
आईओ-लिंक कार्य (अक्षीय) |
अनुप्रयोग विशिष्ट टैग |
स्थिति_बी उच्च संकल्प / सीएमपीटी = 3 |
प्रोफाइल |
स्मार्ट सेंसर ED2: डिजिटल माप सेंसर (0x000A), पहचान और निदान (0x4000) |
प्रक्रिया चक्र का न्यूनतम समय [ms] |
3 |
IO-Link रिज़ॉल्यूशन दबाव [बार] |
0.1 |
आईओ-लिंक प्रक्रिया डेटा (चक्रगत) |
| कार्य |
बिट लंबाई |
| दबाव |
16 |
| उपकरण की स्थिति |
4 |
| बाइनरी स्विचिंग जानकारी |
2 |
|
आईओ-लिंक कार्य (अक्षीय) |
अनुप्रयोग विशिष्ट टैग |
परिचालन की शर्तें |
परिवेश का तापमान [°C] |
-25...80 |
भंडारण तापमान [°C] |
- चालीस...100 |
सुरक्षा |
आईपी 65; आईपी 67 |
परीक्षण/अनुमोदन |
ईएमसी |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
झटका प्रतिरोध |
| DIN EN 60068-2-27 |
50 ग्राम (11 एमएस) |
|
कंपन प्रतिरोध |
| DIN EN 60068-2-6 |
20 जी (10...2000 हर्ट्ज) |
|
एमटीटीएफ [वर्ष] |
129 |
यूएल अनुमोदन |
|
दबाव उपकरण निर्देश |
ध्वनि अभियांत्रिकी अभ्यास; समूह 2 द्रवों के लिए इस्तेमाल किया जा सकता है; अनुरोध पर समूह 1 द्रवों |
मैकेनिकल डेटा |
वजन [g] |
234.5 |
आवास |
ट्यूबलर |
आयाम [मिमी] |
Ø 34 / L = 90.7 |
सामग्री |
स्टेनलेस स्टील (630/1.4542/17-4 PH); स्टेनलेस स्टील (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
सामग्री (नालीदार भाग) |
स्टेनलेस स्टील (630/1.4542/17-4 PH) |
न्यूनतम दबाव चक्र |
100 मिलियन |
तंग करने का टोक़ [Nm] |
25...35; (अनुशंसित कसने का टोक़; स्नेहन, सील और दबाव रेटिंग पर निर्भर करता है) |

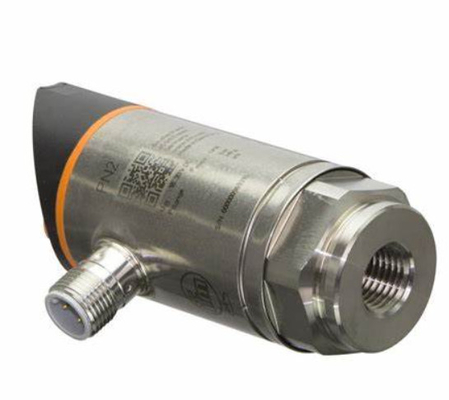

प्रक्रिया कनेक्शन |
घुमावदार कनेक्शन G 1/4 आंतरिक घुमाव (DIN EN ISO 1179-2) |
एकीकृत प्रतिबंधक तत्व |
नहीं (बाद में लगाया जा सकता है) |

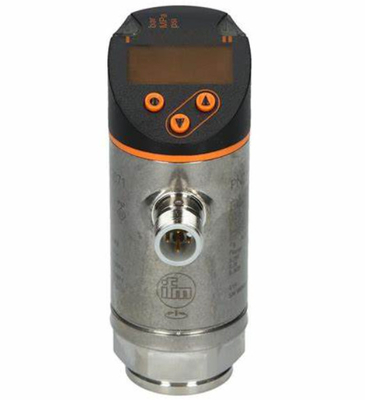

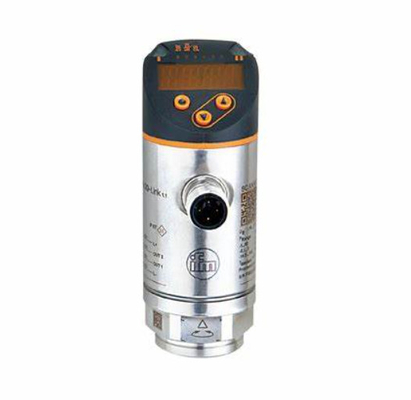

डिस्प्ले / ऑपरेटिंग तत्व |
प्रदर्शन |
| प्रदर्शन इकाई |
3 x एलईडी, हरा (बार, पीएसआई, एमपीए) |
| स्विचिंग स्थिति |
2 x एलईडी, पीला |
| मापा गया मान |
वर्णानुक्रमिक प्रदर्शन, लाल/हरे रंग के चार अंकों वाला |
|
टिप्पणियाँ |
पैकेज की मात्रा |
1 पीसी. |
