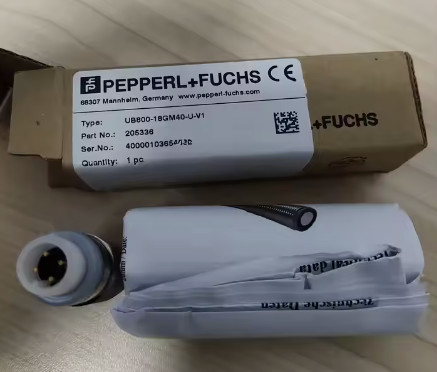

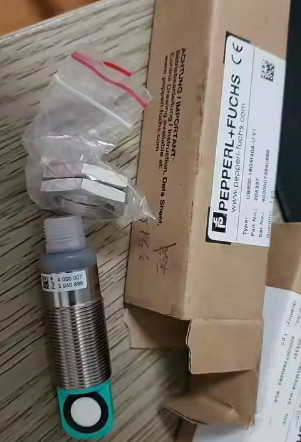

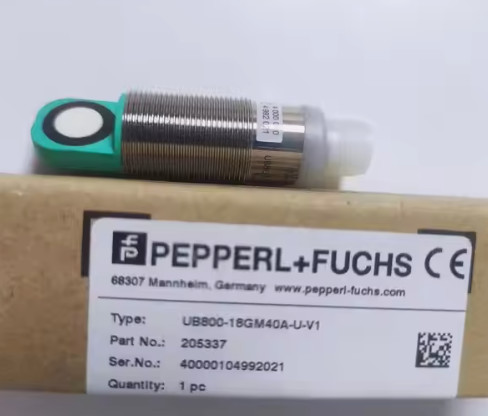

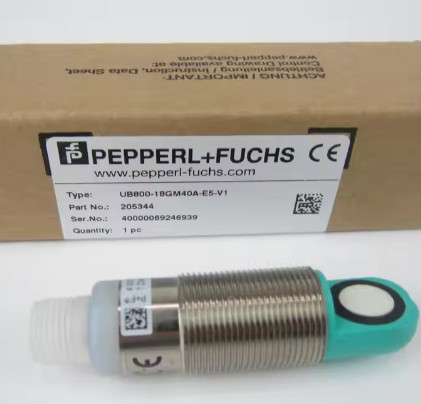

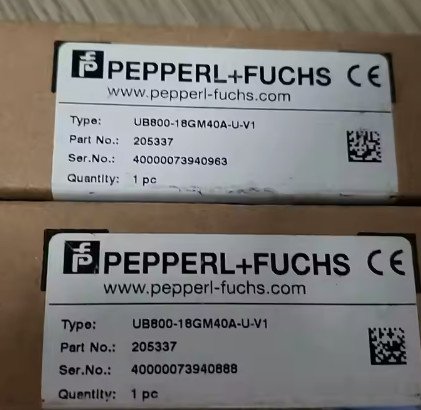

UB800-18GM40-U-V1 फ्लोट लेवल स्विच 1 साल की वारंटी 100% मूल

अल्ट्रासोनिक सेंसर UB800-18GM40-U-V1 < लघु डिजाइन, 40 मिमी < कार्य संकेतक सभी दिशाओं से दिखाई < एनालॉग आउटपुट 0...10 V < माप विंडो समायोज्य < कार्यक्रम इनपुट < तापमान मुआवजा एकल सिर प्रणाली आयाम 10 M18 x 1 M12 x 1 4 24 24.5 एलईडी 39.2 50.2 तकनीकी डेटा सामान्य विनिर्देश सेंसर रेंज 50... 800 मिमी समायोजन रेंज 70... 800 मिमी मृत बैंड 0...50 मिमी मानक लक्ष्य प्लेट 100 मिमी x 100 मिमी ट्रांसड्यूसर आवृत्ति लगभग. 255 kHz प्रतिक्रिया देरी लगभग 100 एमएस संकेतक/ऑपरेटिंग साधन एलईडी ग्रीन पावर 1 रिलीज की तारीखः 2023-11-- 07 रिलीज की तारीखः 2023-11-07 जारी की तारीखः 2023-11-07 फ़ाइल नामः 205336_eng.पीपीएल+फ्यूक्स समूह जर्मनी: +49 621 776 1111 " उत्पाद जानकारी से संबंधित सामान्य नोट्स" देखें। संयुक्त राज्य अमेरिकाः +1 330 486 0001 सिंगापुरः +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.मिर्च-फुकस.com fa-info@sg.pepperl-fuchs.com तकनीकी डेटा एलईडी पीला ठोस पीलाः मूल्यांकन रेंज में वस्तु पीला, चमकता हैः कार्यक्रम समारोह, वस्तु का पता लगाया एलईडी लाल ठोस लालः त्रुटि लाल, चमकता हैःकार्यक्रम कार्य, वस्तु का पता नहीं लगाया गया विद्युत विनिर्देश ऑपरेटिंग वोल्टेज UB 15... 30 V DC, लहर 10 % SS नो-लोड आपूर्ति वर्तमान I0 ≤ 20 mA इनपुट इनपुट प्रकार 1 प्रोग्राम इनपुट निचली मूल्यांकन सीमा A1: -UB.. +1 V, ऊपरी मूल्यांकन सीमा A2: +4 V... +UB इनपुट प्रतिबाधाः > 4.7 kΩ, पल्स अवधिः ≥ 1 s आउटपुट आउटपुट प्रकार 1 एनालॉग आउटपुट 0... 10 V डिफ़ॉल्ट सेटिंग मूल्यांकन सीमा A1:70 मिमी मूल्यांकन सीमा A2: 800 मिमी रिज़ॉल्यूशन 0.4 मिमी अधिकतम सेंसिंग रेंज पर विशेषता वक्र का विचलन ± 1 % पूर्ण पैमाने के मूल्य की दोहराई सटीकता ± 0.पूर्ण पैमाने के मूल्य का 5 प्रतिशत भार प्रतिबाधा > 1 kOhm तापमान प्रभाव ± 1पूर्ण पैमाने के मूल्य का.5 प्रतिशत मानक और निर्देशों के अनुरूप मानक अनुरूपता मानक EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 अनुमोदन और प्रमाण पत्र UL अनुमोदन cULus सूचीबद्धकक्षा 2 पावर सोर्स सीसीसी अनुमोदन सीसीसी अनुमोदन / अंकन आवश्यक नहीं है ≤36 वी नामित उत्पादों के लिए परिवेश की स्थिति परिवेश का तापमान -25... 70 °C (-13... 158 °F) भंडारण तापमान -40...85 °C (-40 ... 185 °F) यांत्रिक विनिर्देश कनेक्शन प्रकार कनेक्टर प्लग M12 x 1, 4-पिन आवास लंबाई 40 मिमी आवास व्यास 18 मिमी संरक्षण की डिग्री IP67 सामग्री आवास पीतल,निकेलित ट्रांसड्यूसर इपॉक्सी राल/खाली ग्लास गोले मिश्रण; फोम पॉलीयूरेथेन, कवर पीबीटी द्रव्यमान 25 ग्राम कनेक्शन 3 (बीयू) 1 (बीएन) 2 (डब्ल्यूएच) 4 (बीके) यू + यूबी सिखाएं इनपुट एनालॉग आउटपुट - यूबी कोर रंग EN 60947-5-2 के अनुसार। मानक प्रतीक/कनेक्शनः(संस्करण U) अल्ट्रासोनिक सेंसर UB800-18GM40-U-V1 रिलीज की तारीख: 2023-11-07 जारी करने की तारीखः 2023-11-07 फ़ाइल नामः 205336_eng.pdf 2 Group जर्मनीः +49 621 776 1111 " उत्पाद जानकारी से संबंधित सामान्य नोट्स" देखें। संयुक्त राज्य अमेरिकाः+1 330 486 0001 सिंगापुर: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com Connection Assignment 1 3 2 4 1 BN 2 WH 3 BU 4 BK Wire colors in accordance with EN 60947-5-2 (brown) (white) (blue) (black) Characteristic Curve Characteristic response curve Distance X [mm] Distance Y [mm] Curve 1: समतल सतह 100 मिमी x 100 मिमी वक्र 2: गोल पट्टी, Ø 25 मिमी 0 200 400 600 800 1000 1200 1400 200 150 100 50 0 -50 -100 -150 -200 2 1 X Y एनालॉग आउटपुट मोड का प्रोग्रामिंग बढ़ते रैंप A1 < A2:गिरने वाला रैंप A2 < A1: ऑब्जेक्ट रेंज A1 -> ∞, A2 -> ∞: ऑब्जेक्ट की उपस्थिति का पता लगाना ऑब्जेक्ट का पता चलाः 10 V कोई ऑब्जेक्ट का पता नहीं चलाः0 V A1 A2 A2 A1 प्रोग्रामिंग सेंसर में दो प्रोग्राम करने योग्य मूल्यांकन सीमाओं के साथ एक प्रोग्राम करने योग्य एनालॉग आउटपुट हैमूल्यांकन सीमाओं और ऑपरेटिंग मोड को प्रोग्राम करना टीच-इन इनपुट पर आपूर्ति वोल्टेज -यूबी या +यूबी लागू करके किया जाता है।आपूर्ति वोल्टेज कम से कम 1 सेकंड के लिए Teach-In इनपुट पर लागू किया जाना चाहिए. एल ई डी इंगित करता है कि क्या सेंसर ने प्रोग्रामिंग प्रक्रिया के दौरान लक्ष्य को पहचाना है। नोटः मूल्यांकन सीमाओं को केवल पावर ऑन के बाद सीधे निर्दिष्ट किया जा सकता है।एक समय लॉक अनचाहे संशोधन के खिलाफ समायोजित स्विचिंग बिंदुओं को सुरक्षित करता है 5 मिनट के बाद पावर पर. बाद में मूल्यांकन सीमाओं को संशोधित करने के लिए, उपयोगकर्ता केवल एक नए पावर ऑन के बाद वांछित मान निर्दिष्ट कर सकते हैं. नोटः यदि प्रोग्रामिंग प्रक्रिया के लिए एक प्रोग्रामिंग एडाप्टर यूबी-प्रोग 2 का उपयोग किया जाता है, तो,बटन A1 को -UB और बटन A2 को +UB के लिए सौंपा गया हैअल्ट्रासोनिक सेंसर UB800-18GM40-U-V1 रिलीज की तारीखः 2023-11-07 जारी करने की तारीखः 2023-11-07 फ़ाइल नामः 205336_eng.pdf 3 Group जर्मनी:+49 621 776 1111 "पीपरल+फ्यूक्स उत्पाद जानकारी से संबंधित सामान्य नोट्स" देखेंसंयुक्त राज्य अमेरिकाः +1 330 486 0001 सिंगापुरः +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com प्रोग्रामिंग एनालॉग आउटपुट प्रोग्रामिंग बढ़ते रैंप 1. लक्ष्य को वांछित मूल्यांकन रेंज के निकट अंत में रखें 2. टीच-इन इनपुट (पीले एलईडी फ्लैश) पर -यूबी लागू करके मूल्यांकन सीमा को प्रोग्राम करें 3.मूल्यांकन सीमा 4 को बचाने के लिए -UB से Teach-In इनपुट को डिस्कनेक्ट करें. लक्ष्य को वांछित मूल्यांकन रेंज के दूर अंत में रखें 5. टीच-इन इनपुट (पीले एलईडी फ्लैश) पर + यूबी लागू करके मूल्यांकन सीमा को प्रोग्राम करें 6.मूल्यांकन सीमा को बचाने के लिए +UB से Teach-In इनपुट को डिस्कनेक्ट करें गिरने वाला रैंप 1. लक्ष्य को वांछित मूल्यांकन रेंज के दूर के छोर पर रखें 2. टीच-इन इनपुट (पीले एलईडी फ्लैश) पर -यूबी लागू करके मूल्यांकन सीमा को प्रोग्राम करें 3.मूल्यांकन सीमा 4 को बचाने के लिए -UB से Teach-In इनपुट को डिस्कनेक्ट करें. लक्ष्य को वांछित मूल्यांकन सीमा के निकट अंत में रखें 5. टीच-इन इनपुट (पीले एलईडी फ्लैश) पर + यूबी लागू करके मूल्यांकन सीमा को प्रोग्राम करें 6.मूल्यांकन सीमा को बचाने के लिए +UB से Teach-In इनपुट को डिस्कनेक्ट करें अल्ट्रासोनिक सेंसर UB800-18GM40-U-V1 रिलीज़ की तारीख: 2023-11-07 जारी करने की तारीखः 2023-11-07 फ़ाइल नामः 205336_eng.pdf 4 समूह जर्मनीः +49 621 776 111
