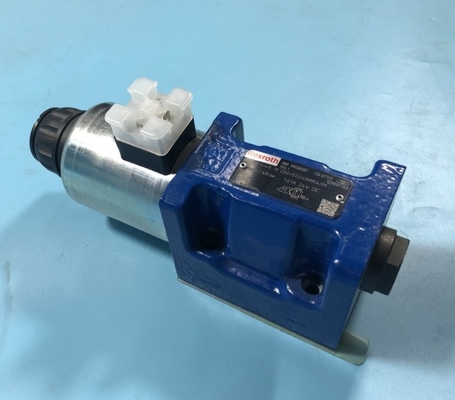

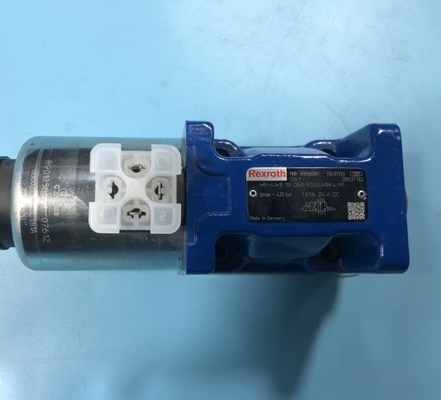

अधिकतम दबाव 350 बोश रेक्सरोथ 5-4WE10D5X/EG24N9K4/M R901328460 स्पूल प्रतीक प्रतीक डी

आकार 10, चिह्न डी, सोलनॉइड के साथ विद्युत, 24 वी डीसी

उच्च प्रदर्शन सीमा में औद्योगिक हाइड्रोलिक वाल्व। हाइड्रोलिक प्रतीक के अनुसार तेल प्रवाह दिशा का विश्वसनीय स्विचिंग।

अनपैक वजनः 4.100 किलोग्राम

5-चैम्बर दिशात्मक वाल्व प्रकार 5-.WE एक सोलेनोइड-संचालित दिशात्मक स्पूल वाल्व है जिसमें स्विचिंग समय वृद्धि होती है। यह प्रवाह की शुरुआत, रोक और दिशा को नियंत्रित करता है।दिशात्मक वाल्व मूल रूप से आवास से बना होता है (1), एक या दो इलेक्ट्रॉनिक सोलेनोइड (2), नियंत्रण स्पूल (3), और वापसी स्प्रिंग्स (4) ।

ऊर्जा रहित स्थिति में, नियंत्रण रोल (3) को रिटर्न स्प्रिंग्स (4) द्वारा केंद्रीय स्थिति या प्रारंभिक स्थिति में रखा जाता है (स्प्रिंग "O" के बिना वाल्वों को छोड़कर) ।

यदि नमी-पिन इलेक्ट्रॉनिक सोलेनोइड (2) सक्रिय होता है, तो नियंत्रण स्पूल (3) अपनी विश्राम स्थिति से आवश्यक अंत स्थिति में चला जाता है।चयनित प्रतीक के अनुसार प्रवाह की आवश्यक दिशा जारी है.

इलेक्ट्रॉनिक सोलेनोइड (2) को बंद करने के बाद,नियंत्रण रोल (3) को केंद्र स्थिति में या प्रारंभिक स्थिति में वापस धकेल दिया जाता है (बाहर "OF" बंद करने वाले वाल्व और स्प्रिंग प्रकार "O" के बिना वाल्व के लिए).

एक मैनुअल ओवरराइड (6) सोलेनोइड एनर्जीकरण के बिना वाल्व के मैनुअल स्विचिंग के लिए अनुमति देता है।

उचित कार्य सुनिश्चित करने के लिए, सुनिश्चित करें कि सोलेनोइड का दबाव कक्ष तेल से भरा हुआ है।
