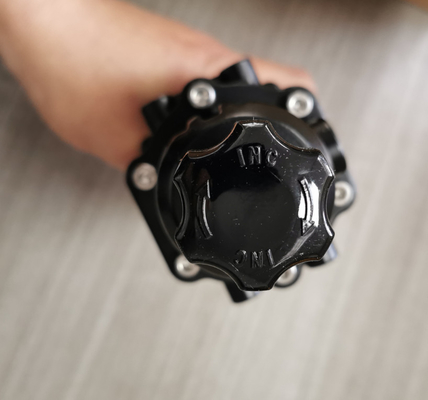

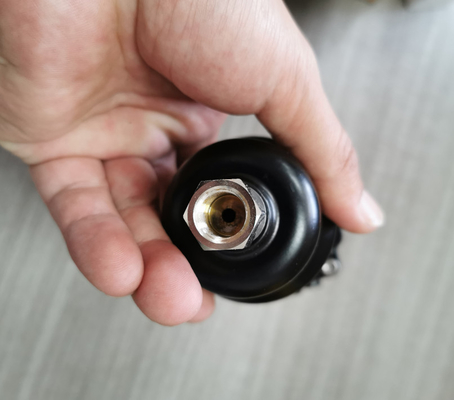

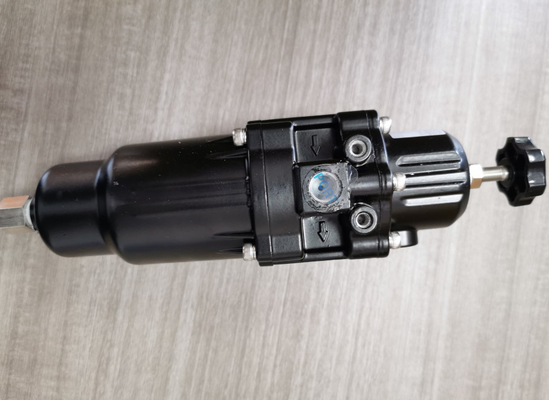

YTC YT-200 YT-220 उच्च गुणवत्ता वाली सीरीज एयर फिल्टर रेगुलेटर YT-220BN210 YT-220BN211 फिल्टर दबाव घटाने वाला वाल्व

उत्पाद विनिर्देश मॉडल YT-200 YT-220 YT-205 YT-225 अधिकतम आपूर्ति दबाव 1.7 एमपीए (17 बार) अधिकतम आउट दबाव 0.42 एमपीए (ए प्रकार);84 एमपीए (बी प्रकार) वायु कनेक्शन पीटी ((एनपीटी) 1/4 पीटी ((एनपीटी) 1/2 गेज कनेक्शन पीटी 1/4 पीटी ((एनपीटी) 1/4 पीटी ((एनपीटी) 1/4 पीटी 1/2 पीटी 1/4 मानक तापमान. :-20~70°C परिवेश तापमान एनपीटी 1/4 उच्च विकल्प तापमान। : -20~120°C निम्न विकल्प तापमानः -40~70°C मिन. फ़िल्टरिंग आकार 5 माइक्रोन सामग्री एल्यूमीनियम डाईकास्टिंग वजन स्टेनलेस स्टील 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) 20°C के परिवेश के तापमान में परीक्षण किया गया, 760mmHg का पूर्ण दबाव, और 65% की आर्द्रता। कृपया विस्तृत परीक्षण विनिर्देशों के लिए यंग टेक कं, लिमिटेड से संपर्क करें। 5 YT-200 / 205 / 220 / 225 श्रृंखला 2.6 2.7 2.8 ऑपरेशन तर्क हवा का दबाव आउटपुट बंदरगाह के लिए आपूर्ति की जा रही है के रूप में समायोजन बोल्ट घुमाया जा रहा है घड़ी की दिशा में जो ढक्कन धक्का होगा. नीचे धकेल दिया गया डायाफ्राम डिस्क को स्टेम से अलग कर देगा। दबाव को निचले डायाफ्राम में स्थानांतरित करके सेट दबाव स्तर रहता है, जिसके परिणामस्वरूप समायोजन स्प्रिंग को संतुलित किया जाएगा।सेट स्तर से अधिक दबाव के मामले मेंआयाम (YT-200 / 205) आयाम (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 श्रृंखला 3. स्थापना 3.1 सुरक्षा एक इकाई स्थापित करते समयकृपया सुनिश्चित करें कि आप सुरक्षा निर्देशों को पढ़ते हैं और उनका पालन करते हैं। ️ यूनिट के विनिर्देशों की जांच करें और सुनिश्चित करें कि इसका उपयोग निर्दिष्ट के अनुसार किया जाता है। ️ सुनिश्चित करें कि हवा की गुणवत्ता साफ और सूखी है।कृपया इकाई को हवा के दबाव के स्तर की निर्दिष्ट सीमा के भीतर संचालित करेंयदि यह अधिक हो जाता है, तो उत्पाद क्षतिग्रस्त हो सकता है और इसके परिणामस्वरूप क्षति और दुर्घटना हो सकती है।3 YT-200 / 205 / 220 / 225 स्थापना YT-200 / 205 / 220 / 225 को क्षेत्र की आवश्यकता के आधार पर ब्रैकेट के साथ या बिना स्थापित किया जा सकता हैयदि आवश्यक हो तो उचित ब्रैकेट बनाने के लिए कृपया YT-200 / 205 / 220 / 225 आयाम देखें। समायोजन 1) उत्पाद को मुख्य वायु दबाव की आपूर्ति करने से पहले,कृपया समायोज्य बोल्ट को विपरीत दिशा में घुमाएं2) दबाव के स्तर की निरंतर निगरानी के लिए माध्यमिक दबाव आउटपुट पोर्ट पर एक प्रेशर गेज स्थापित करें।दबाव गेज प्राथमिक दबाव है कि उत्पाद से बाहर जा रहा है इंगित करता है. 3) ब्लाक आउटपुट पोर्ट और गेंद वाल्व प्रकार या अन्य प्रकार के फिटिंग के साथ दबाव गेज पोर्ट और इनपुट पोर्ट के लिए प्राथमिक दबाव की आपूर्ति.कृपया समायोज्य बोल्ट को कसें. 7 YT-200 / 205 / 220 / 225 श्रृंखला 4. रखरखाव 4.1 4.1.141.2 YT-200 / 205 / 220 / 225 नियमित रखरखाव की आवश्यकता है। कृपया नीचे मरम्मत किट भाग सूची देखें। यह उत्पाद के जीवन चक्र की गारंटी के लिए एक ही समय में सभी भागों को बदलने के लिए सुझाव दिया जाता है।मरम्मत किट ️ ऊपरी डायाफ्राम संयोजन: ️ निचला डायाफ्राम: प्रत्येक में से 1 ️ संक्षेपित जल निकालना ️ संक्षेपित जल निकालने पर,उत्पाद के लिए मुख्य आपूर्ति दबाव को पूरी तरह से बंद कर दिया जाना चाहिए या 1kgf/cm2 या उससे कम के दबाव स्तर को समायोजित किया जाना चाहिए।. ️ संक्षेपित पानी को निकालने के लिए धीरे-धीरे नाली प्लग खोलें. ️ नाली निकालने के बाद, कृपया नाली प्लग बंद करें.1.3 फ़िल्टर केस और भागों का प्रतिस्थापन करना. ️ फ़िल्टर केस या किसी भी भागों का प्रतिस्थापन करते समयउत्पाद के लिए मुख्य आपूर्ति दबाव को पूरी तरह से बंद कर दिया जाना चाहिए या 1kgf/cm2 या उससे कम के दबाव स्तर को समायोजित किया जाना चाहिए।. ️ समायोज्य बोल्ट पर लॉक नट को छोड़ दें, और समायोज्य बोल्ट को समायोज्य दबाव को कम करने के लिए विपरीत दिशा में घुमाएं. ️ संक्षेपित पानी को निकालने के लिए फिल्टर केस पर नाली प्लग खोलें और बंद करें.फ़िल्टर के मामले पर घुड़सवारों को विकर्ण क्रम में खोलें.. फ़िल्टर, ओ-रिंग और स्टेम को बदलें.. फ़िल्टर केस पर बोल्ट को विकर्ण क्रम में पेंच करें.. स्प्रिंग केस पर 6 बोल्ट को विकर्ण क्रम में अनपेंच करें.स्प्रिंग केस पर घुड़सवार को विकर्ण क्रम में पेंच करें. कृपया सुनिश्चित करें कि स्क्रू करते समय डायफ्राम क्षतिग्रस्त न हो. ️ भाग को बदलने के बाद, कृपया हवा का दबाव वांछित स्तर पर फिर से सेट करें. 8 YT-200 / 205 / 220 / 225 श्रृंखला.
