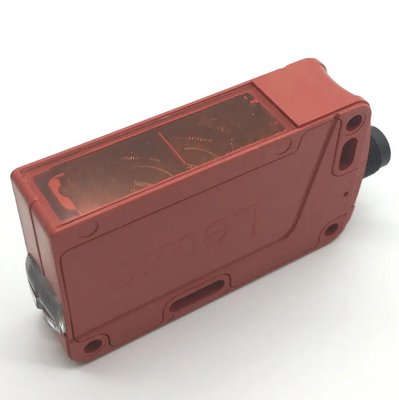

उच्च गुणवत्ता वाली LEUZE एलईडी 4 पिन PRK 46B/7D-S12 ध्रुवीकृत प्रतिबिंबित फोटोइलेक्ट्रिक सेंसर

विनिर्देश ऑप्टिकल डेटा प्रकार ऑपरेटिंग रेंज सीमा (TK(S) 100x100) 1) 1) प्रकार ऑपरेटिंग रेंज सीमाः अधिकतम प्राप्त रेंज प्रदर्शन रिजर्व के बिना 0.05...18m ऑपरेटिंग रेंज 2) 2) ऑपरेटिंग रेंजःप्रदर्शन आरक्षित के साथ अनुशंसित सीमा तालिकाओं देखें प्रकाश स्रोत 3) 3) औसत जीवन प्रत्याशा 100,000 h 25°C के परिवेश के तापमान पर एलईडी (मॉड्युलेटेड लाइट) तरंग दैर्ध्य 620nm (दृश्य लाल प्रकाश, ध्रुवीकृत) समय स्विचिंग आवृत्ति ट्रांजिस्टरः 500Hz, रिलेः 20Hz प्रतिक्रिया समय ट्रांजिस्टरः 1ms,रिले: 25ms स्टार्टअप से पहले देरी 300ms इलेक्ट्रिकल डेटा ट्रांजिस्टर स्विचिंग आउटपुट के साथ ऑपरेटिंग वोल्टेज UB 4) 4) UL अनुप्रयोगों के लिएः कक्षा 2 सर्किट में उपयोग के लिए केवल 10...30VDC (incl.अवशिष्ट लहर) अवशिष्ट लहर ¥15% UB ओपन सर्किट वर्तमान ¥20mA स्विचिंग आउटपुट.../66.... 2 पुश-प्लग स्विचिंग आउटपुट 5) पिन 2: पीएनपी डार्क स्विचिंग, एनपीएन लाइट स्विचिंग पिन 4: पीएनपी लाइट स्विचिंग,एनपीएन डार्क स्विचिंग 5) पुश-प्लग स्विचिंग आउटपुट समानांतर में नहीं जुड़े होने चाहिए.../44.... 2 पीएनपी स्विचिंग आउटपुट, पिन 2: पीएनपी डार्क स्विचिंग, पिन 4: पीएनपी लाइट स्विचिंग.../4.... पीएनपी स्विचिंग आउटपुट, पिन 4: लाइट स्विचिंग सिग्नल वोल्टेज हाई/लो ¥UB-2V) / ¥2V आउटपुट करंट मैक्सरिले स्विचिंग आउटपुट के साथ 100mA ऑपरेटिंग वोल्टेज UB 24VDC ± 10% ओपन सर्किट वर्तमान 30mA स्विचिंग आउटपुट.../7D... रिले, पिन2 और पिन4 के बीच संपर्क बनाएँ, अंधेरे स्विचिंग 6) 6) उचित चिंगारी बुझाने के लिए प्रेरक या क्षमतात्मक भार के साथ प्रदान किया जाना चाहिए स्विचिंग वोल्टेज / स्विचिंग वर्तमान 30VAC / DC / अधिकतम।200mA स्विचिंग पावर 6VA, cos ?? = 1 ऑपरेटिंग रेंज समायोज्य, 270° (केवल PRK 46B/66.01-S12) संकेतक ग्रीन एलईडी तैयार पीला एलईडी प्रकाश पथ मुक्त पीला एलईडी, चमकती प्रकाश पथ मुक्त,कोई प्रदर्शन आरक्षित नहीं यांत्रिक डेटा आवास प्लास्टिक (पीसी-एबीएस) ऑप्टिक्स कवर प्लास्टिक (पीएमएमए) कनेक्टर के साथ वजन: 2 मीटर केबल के साथ 50 ग्राम: केबल और कनेक्टर के साथ 90 ग्राम: 65 ग्राम कनेक्शन प्रकार M12 कनेक्टर या केबल (4x0.21mm2 क्रॉस सेक्शन), केबल की लंबाईः 2 मीटर, या M12 कनेक्टर के साथ केबल, केबल की लंबाईः200 मिमी पर्यावरण डेटा परिवेश का तापमान. (प्रचालन/भंडारण) -40°C...+60°C/-40°C...+70°C सुरक्षा सर्किट 7) 7) 2=ध्रुवीयता उलट संरक्षण, 3=सभी ट्रांजिस्टर आउटपुट के लिए शॉर्ट-सर्किट संरक्षण 2,3 वीडीई सुरक्षा वर्ग 8) 8) नामित वोल्टेज 50V II, पूरी तरह से अछूता सुरक्षा वर्ग IP67, IP69K एलईडी वर्ग 1 (EN60825-1 के अनुसार) लागू मानकों IEC60947-5-2 प्रमाणपत्र UL508 4) विकल्प चेतावनी आउटपुट autoControl PNP ट्रांजिस्टर,गणना का सिद्धांत
