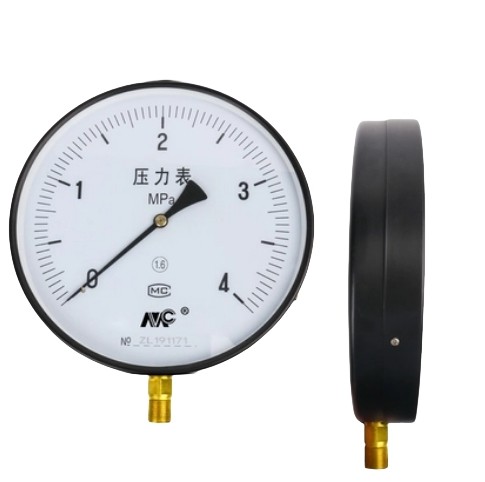

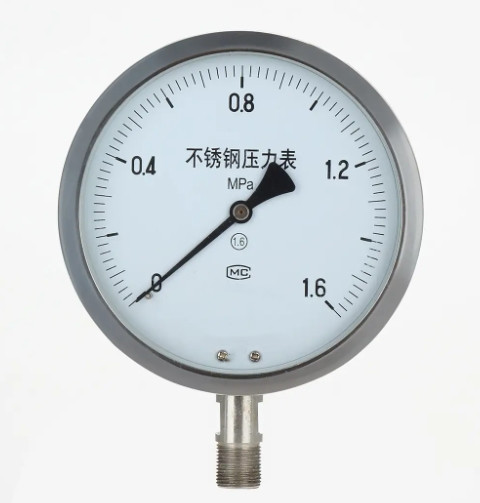

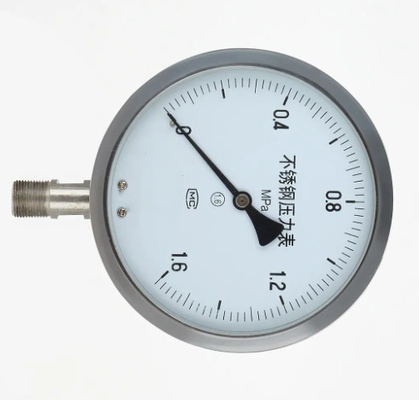

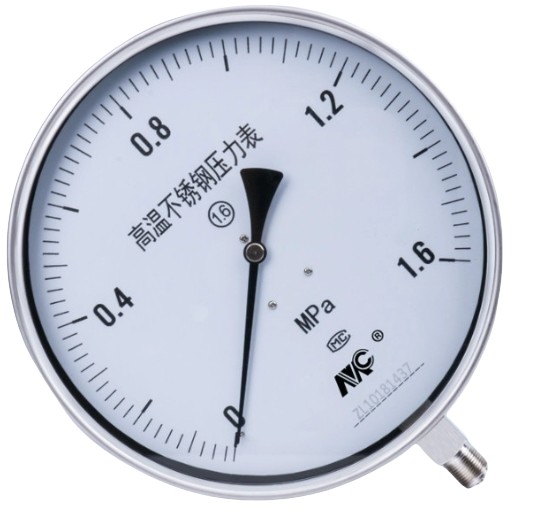

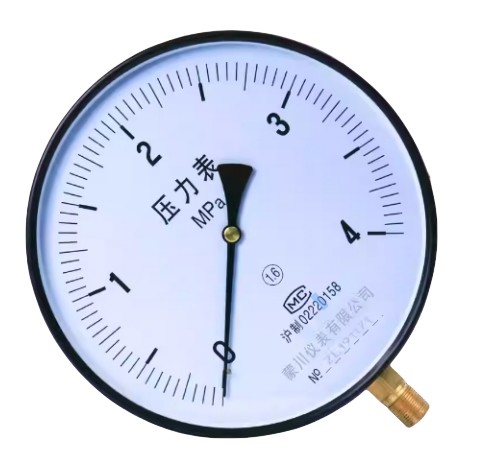

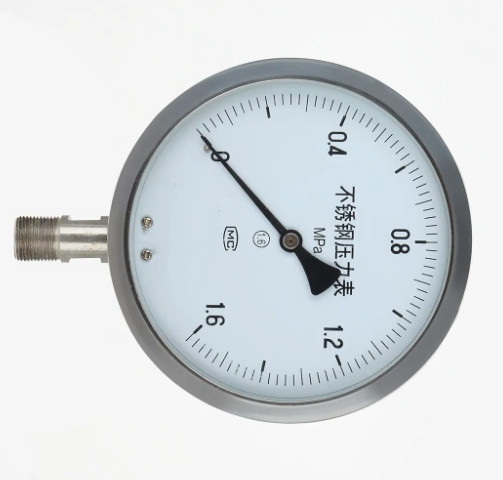

MC Y250BF 0-60mpa तेल पानी हवा के लिए अंतर दबाव गेज

चीन में निर्मित MC 1.6 -40-180℃ नेगेटिव प्रेशर गेज मीटर Y250BF का उपयोग तेल गैस पानी में

परिचय

प्रेशर गेज (अंग्रेजी नाम: प्रेशर द गेज) लोचदार तत्व को संवेदनशील तत्व के रूप में संदर्भित करता है, ऊपर पर्यावरण दबाव मीटर को मापता है और निर्देश देता है, व्यापक अनुप्रयोग, यह लगभग सभी औद्योगिक प्रक्रिया और अनुसंधान क्षेत्रों में होता है। हीट पाइप नेटवर्क, तेल और गैस ट्रांसमिशन, पानी की आपूर्ति, गैस आपूर्ति प्रणाली, वाहन रखरखाव की दुकान आदि में हर जगह देखा जा सकता है। विशेष रूप से औद्योगिक प्रक्रिया नियंत्रण और प्रौद्योगिकी माप की प्रक्रिया में, यांत्रिक प्रेशर गेज सेंसर के लचीलेपन के कारण उच्च यांत्रिक शक्ति होती है और उत्पादन सुविधाजनक होता है, एक विशेषता के लिए प्रतीक्षा करें, यांत्रिक प्रेशर गेज का व्यापक रूप से उपयोग किया जाता है।

विनिर्देश

कार्य सिद्धांत

टेबल (बॉर्डन ट्यूब, बेल्लो, बेल्लो) के भीतर संवेदनशील तत्व द्वारा प्रेशर गेज लोचदार विरूपण, फिर टेबल में आंदोलन के परिवर्तन तंत्र द्वारा प्रेशर विरूपण को एक पॉइंटर में बदल दिया जाएगा, पॉइंटर रोटेशन प्रेशर प्रदर्शित करने के लिए।

मुख्य संरचना

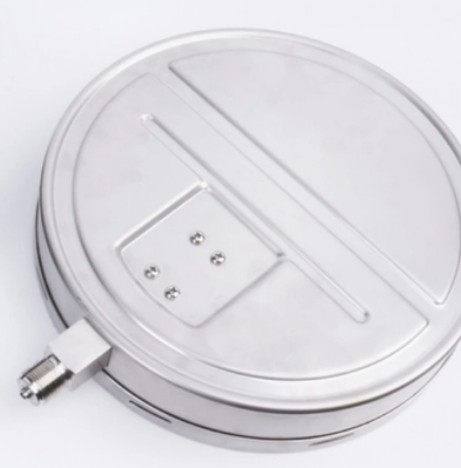

अतिप्रवाह छेद: यदि बोर्डन ट्यूब आपात स्थिति में फट जाता है, तो आंतरिक दबाव को अतिप्रवाह छेद के माध्यम से बाहरी दुनिया में छोड़ना होगा, ताकि कांच के पैनल को फटने से रोका जा सके। नोट: अतिप्रवाह छेद के सामान्य प्रदर्शन को बनाए रखने के लिए, टेबल के पीछे कम से कम 10 मिमी जगह अलग रखने की आवश्यकता है, वे ट्रांसफॉर्म या ओवरफ्लो वियर नहीं कर सकते हैं। पॉइंटर: मानक पॉइंटर के अलावा, अन्य पॉइंटर वैकल्पिक हैं। ग्लास पैनल: मानक ग्लास के अलावा, अन्य विशेष ग्लास, जैसे टेम्पर्ड ग्लास, रिफ्लेक्टिव ग्लास वैकल्पिक है। प्रदर्शन वर्गीकरण: नियमित (मानक), भाप के साथ साधारण (एम), गर्मी प्रतिरोधी प्रकार (एच), कंपन मोड (वी) भाप के साथ कंपन मोड (एमवी) गर्मी प्रतिरोधी कंपन मोड (एचवी) हैंडलिंग: निर्माण में तेल/सीएआई पर प्रतिबंध पानी के तरल में पानी या तेल के अवशेषों को हटाने के लिए। एक निर्दिष्ट: मानक रंग के अलावा बाहरी शेल रंग, निर्दिष्ट किया जाना चाहिए। थ्रॉटल वाल्व (वैकल्पिक): दबाव में उतार-चढ़ाव को कम करने के लिए, थ्रॉटल वाल्व को प्रवेश द्वार के दबाव में स्थापित किया जाता है।

उपयोग ध्यान

1, उपकरण को लंबवत स्थापित किया जाना चाहिए: कसने के लिए 17 मिमी का उपयोग किया जाना चाहिए, मजबूत मरोड़दार मामले नहीं होना चाहिए; परिवहन के दौरान छूने से बचना चाहिए:

2, उपकरण 25-55 ℃ के परिवेश के तापमान में उपयुक्त है;

3, कार्य वातावरण कंपन आवृत्ति का उपयोग< 25 हर्ट्ज, आयाम 1 मिमी से अधिक नहीं है; 12000一।

4, चीनी पर्यावरणीय तापमान का उपयोग बहुत अधिक है, उपकरण का मान शून्य पर वापस नहीं आता है या दिखाई देता है, त्रुटि को इंगित करता है ऊपरी मामले को सीलिंग रबर प्लग खोल सकता है, उपकरण लुमेन और वातावरण को आपस में जोड़ सकता है

5, उपकरण का उपयोग रेंज, ऊपरी सीमा का 1/3 ~ 213 के बीच होना चाहिए;

6, संक्षारक माध्यम के माप में, क्रिस्टलीकरण माध्यम हो सकता है, चिपचिपाहट बड़ा माध्यम अलगाव उपकरण जोड़ना चाहिए; प्रेशर गेज (चित्र 5)

7, उपकरण को नियमित जांच करनी चाहिए (कम से कम हर तीन महीने में), यदि दोष का पता चलता है तो तुरंत मरम्मत करें;

8, डिलीवरी की तारीख से उपकरण, यदि आधे साल के सामान्य भंडारण की स्थिति में उपयोग में खराब गुणवत्ता के कारण विफलता या क्षति पाई जाती है, तो कंपनी मरम्मत या विनिमय के लिए जिम्मेदार है;

9, संक्षारक माध्यम के मापने वाले उपकरण की आवश्यकता है, आदेश देते समय आवश्यकता को इंगित करना चाहिए।

प्रेशर गेज लगभग सभी औद्योगिक प्रक्रियाओं और वैज्ञानिक अनुसंधान में। हीट पाइप नेटवर्क, तेल और गैस ट्रांसमिशन, पानी की आपूर्ति, गैस आपूर्ति प्रणाली, वाहन रखरखाव की दुकान आदि में हर जगह देखा जा सकता है। विशेष रूप से औद्योगिक प्रक्रिया नियंत्रण और प्रौद्योगिकी माप की प्रक्रिया में, यांत्रिक प्रेशर गेज सेंसर के लचीलेपन के कारण उच्च यांत्रिक शक्ति होती है और उत्पादन सुविधाजनक होता है, एक विशेषता के लिए प्रतीक्षा करें, यांत्रिक प्रेशर गेज का व्यापक रूप से उपयोग किया जाता है।

चयन सिद्धांत

1, प्रकार का चयन

उपकरण प्रकार चयन को प्रक्रिया की आवश्यकताओं को पूरा करना होगा। क्या आपको रिमोट ट्रांसमिशन, स्वचालित रिकॉर्डिंग, या पुलिस की आवश्यकता है; मापा माध्यम की प्रकृति (जैसे मापा माध्यम का तापमान आकार, चिपचिपाहट, संक्षारण, धुंधलापन, क्या ज्वलनशील और विस्फोटक, आदि) उपकरण के लिए विशेष आवश्यकताएं हैं, ऑन-साइट पर्यावरणीय स्थितियां (जैसे आर्द्रता, तापमान, चुंबकीय क्षेत्र की तीव्रता, कंपन, आदि) उपकरण प्रकारों की आवश्यकताओं के लिए, आदि। इसलिए तकनीकी आवश्यकता के अनुसार सही ढंग से चुने गए उपकरण प्रकार उत्पादन में उपकरण और सुरक्षा के सामान्य कार्य की गारंटी देने के लिए महत्वपूर्ण आधार है। जैसे कि तांबे के मिश्र धातु का उपयोग करने वाले स्प्रिंग ट्यूब के सामान्य प्रेशर गेज मिश्र धातु इस्पात (उच्च वोल्टेज) का उपयोग करते हैं, और हाइड्रोजन प्रेशर गेज स्प्रिंग ट्यूब सामग्री कार्बन स्टील या स्टेनलेस स्टील का उपयोग कर रहे हैं, तांबे के मिश्र धातु का उपयोग करने की अनुमति नहीं है। क्योंकि अमोनिया और तांबे के बीच रासायनिक प्रतिक्रिया होती है, विस्फोट होगा, इसलिए सामान्य प्रेशर गेज का उपयोग अमोनिया प्रेशर माप के लिए नहीं किया जा सकता है। ऑक्सीजन प्रेशर गेज संरचना और सामग्री के पहलू में सामान्य प्रेशर गेज के साथ बिल्कुल समान हो सकता है, बस ऑक्सीजन के साथ तेल प्रेशर गेज को मना किया जाना चाहिए। क्योंकि ऑक्सीजन प्रणाली में तेल का प्रवेश आसानी से विस्फोट का कारण बनता है। ऑक्सीजन प्रेशर गेज का उपयोग अंशांकन में किया जाता है, साधारण प्रेशर गेज की तरह तेल का उपयोग कार्य माध्यम के रूप में नहीं किया जाता है, और ऑक्सीजन प्रेशर गेज को स्टोर में तेल के संपर्क से सख्ती से बचना चाहिए। यदि ऑक्सीजन प्रेशर को मापने के लिए मौजूदा तेल प्रेशर गेज का उपयोग करना चाहिए, तो उपयोग करने से पहले कार्बन टेट्राक्लोराइड से बार-बार साफ किया जाना चाहिए, सावधानीपूर्वक जांच करें जब तक कि कोई तेल न हो।

2, मापने की सीमा का निर्धारण

लोचदार घटक को लोचदार विरूपण की सुरक्षा के दायरे में मज़बूती से काम करने के लिए, सीमा का चयन करते समय, मापा दबाव के आकार और गति के दबाव परिवर्तन के अनुसार, पर्याप्त गुंजाइश, इसलिए, प्रेशर गेज की ऊपरी सीमा प्रक्रिया में संभव अधिकतम दबाव मूल्य के उत्पादन में अधिक होनी चाहिए। "रासायनिक नियंत्रण डिजाइन तकनीकी नियमों" के अनुसार, माप स्थिरता, अधिकतम कार्यशील दबाव माप के ऊपरी सीमा मूल्य का 2/3 से अधिक नहीं होगा; पल्स प्रेशर को मापते समय, अधिकतम कार्यशील दबाव मापा के ऊपरी सीमा मूल्य का 1/2 से अधिक नहीं होगा; उच्च दबाव को मापते समय, अधिकतम कार्यशील दबाव माप के ऊपरी सीमा मूल्य का 3/5 से अधिक नहीं होगा, आम तौर पर मापा दबाव सबसे अधिक, एक छोटा मान उपकरण माप की ऊपरी सीमा मूल्य का 1/3 से कम नहीं होना चाहिए, यह सुनिश्चित करने के लिए कि आउटपुट और इनपुट मात्रा के बीच उपकरण का एक रैखिक संबंध मापा मापदंडों के अधिकतम और न्यूनतम के अनुसार उपकरण पर गणना की जाती है, फर्श के बाद, सीधे मापने की सीमा के एक उपकरण के रूप में मूल्य न दें। हम पैमाने की सीमा पर उपकरण का चयन करते समय, राज्य के नियमों में चुना जाना चाहिए, मानक श्रृंखला। प्रेशर गेज मापने की सीमा की मानक श्रृंखला हैं: चीन - 0.1-0.06, 0.15:,1.6 0 और 1, 2.5, 4, 6, 10 x10 "एमपीए (जहां n एक प्राकृतिक पूर्णांक है जो सकारात्मक और नकारात्मक हो सकता है)

3, सटीकता का स्तर

प्रक्रिया के अनुसार अधिकतम पूर्ण त्रुटि की अनुमति देने और चुने गए उपकरण सबसे अधिक चेंग, त्रुटि से अधिकतम उद्धृत उपकरणों की गणना करें, खराब है, राज्य के नियमों में, उपकरण की सटीकता ग्रेड उपकरण की सटीकता का निर्धारण करता है। सामान्य तौर पर, सटीकता उपकरण चुनता है, माप परिणाम अधिक सटीक और विश्वसनीय होते हैं। लेकिन यह नहीं सोच सकता कि, उपकरण की सटीकता जितनी अधिक होगी, उतना ही बेहतर होगा, क्योंकि उपकरण की सटीकता सामान्य तौर पर, जितना अधिक महंगा होगा, संचालन और रखरखाव, उतना ही अधिक परेशानी．
