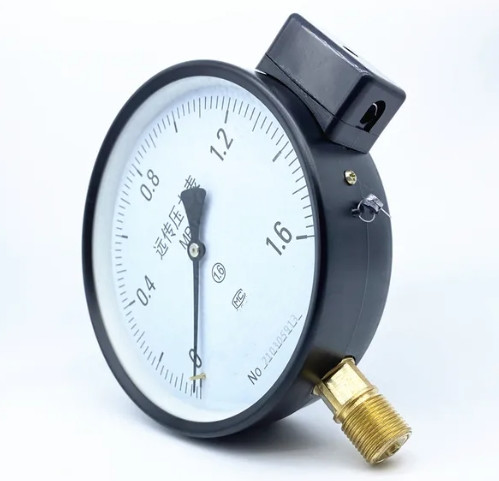

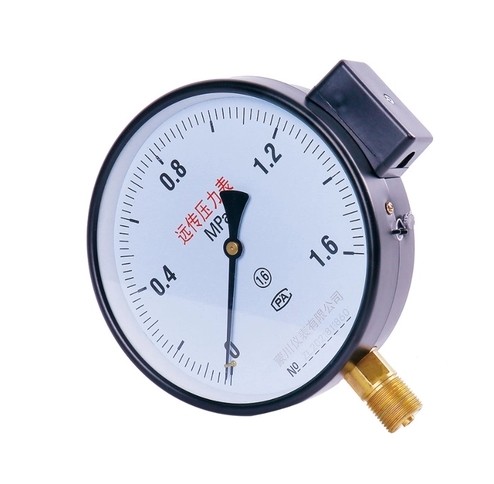

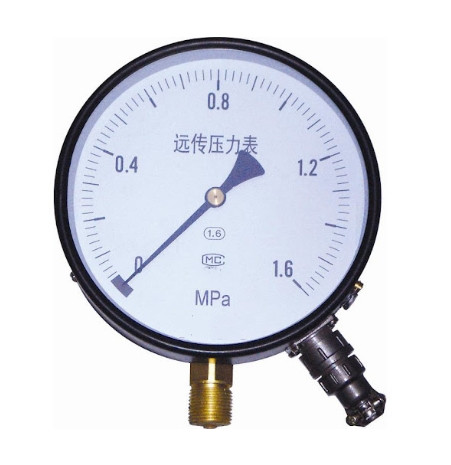

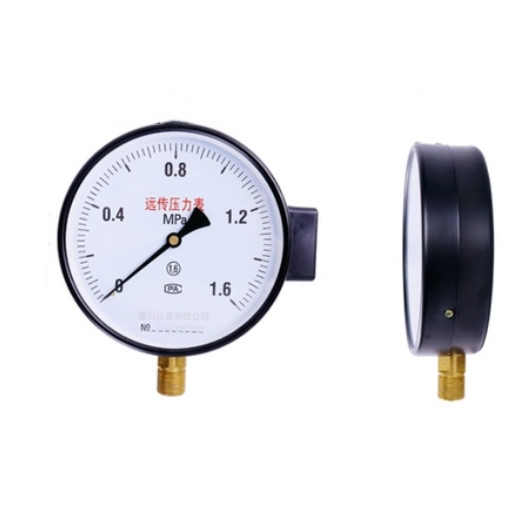

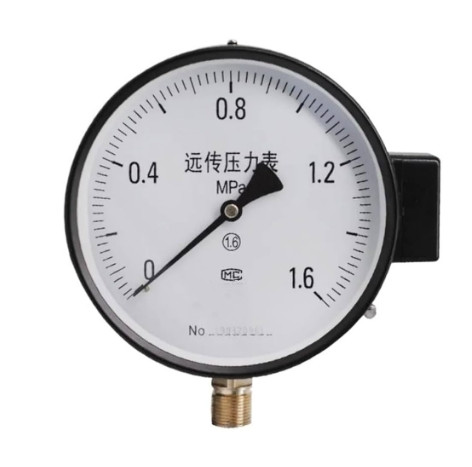

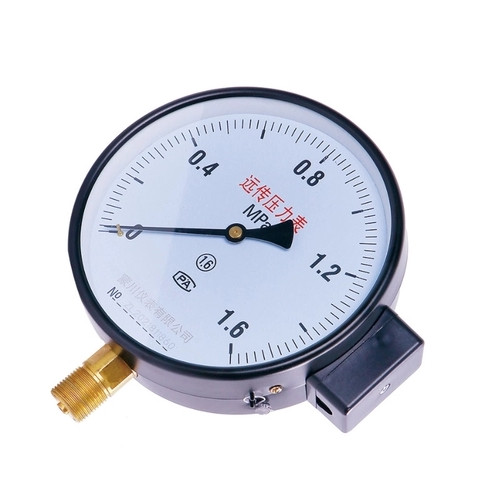

एमसी वाईटीजेड150 प्रतिरोध दूर संचरण दबाव गेज रिमोट सेंसर
| Place of Origin | China |
|---|---|
| ब्रांड नाम | MC |
| प्रमाणन | CCC,CE |
| Model Number | YTZ150 |
| न्यूनतम आदेश मात्रा | 10 |
| मूल्य | USD$13/pc |
| Packaging Details | original |
| Delivery Time | 6-8weeks |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता | 1000 पीसीएस/माह |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Measurement range | 0-60MPa | कार्य तापमान | -40-60 ℃ |
|---|---|---|---|
| Size | 170*180*75mm | Connection | M20*1.5 |
उत्पाद विवरण
MC YTZ150 प्रतिरोध दूर संचरण प्रेशर गेज 1.6 -40-60 ℃ M20*1.5 170*180*75 रिमोट सेंसर प्रेशर गेज
परिचय
प्रेशर गेज एक ऐसा उपकरण है जो परिवेशी दबाव से अधिक दबाव को मापने और इंगित करने के लिए लोचदार घटकों को संवेदनशील घटकों के रूप में उपयोग करता है। यह अनुप्रयोगों में अत्यंत सामान्य है। यह लगभग सभी औद्योगिक प्रक्रियाओं और वैज्ञानिक अनुसंधान क्षेत्रों को शामिल करता है। इसे हीटिंग पाइप नेटवर्क, तेल और गैस संचरण, पानी और गैस आपूर्ति प्रणाली, वाहन मरम्मत और रखरखाव कारखानों और दुकानों के क्षेत्रों में हर जगह देखा जा सकता है। विशेष रूप से औद्योगिक प्रक्रिया नियंत्रण और तकनीकी माप की प्रक्रिया में, क्योंकि यांत्रिक प्रेशर गेज के लोचदार संवेदनशील तत्व में उच्च यांत्रिक शक्ति और सुविधाजनक उत्पादन की विशेषताएं होती हैं, इसलिए यांत्रिक प्रेशर गेज का उपयोग अधिक से अधिक व्यापक रूप से किया जाता है।
|
YTZ150 |
|
170*180*75 |
|
1.6 |
|
M20*1.5 |
|
MC |
|
0-60MPA |
|
-40-60 |
|
OEM, ODM |
कार्य सिद्धांत
प्रेशर गेज घड़ी में संवेदनशील तत्वों (बॉर्डन ट्यूब, बेल्लो, बेल्लो) के लोचदार विरूपण का उपयोग करता है, और फिर दबाव विरूपण को घड़ी में आंदोलन के रूपांतरण तंत्र द्वारा पॉइंटर तक प्रेषित किया जाता है, जिससे पॉइंटर दबाव प्रदर्शित करने के लिए घूमता है।
मुख्य संरचना
अतिप्रवाह छेद: बोर्डन ट्यूब के फटने की स्थिति में, आंतरिक दबाव कांच के पैनल को फटने से रोकने के लिए अतिप्रवाह छेद के माध्यम से बाहर निकल जाएगा। नोट: अतिप्रवाह छेद के सामान्य प्रदर्शन को बनाए रखने के लिए, टेबल के पीछे कम से कम 10 मिमी का स्थान छोड़ा जाना चाहिए, और अतिप्रवाह छेद को संशोधित या प्लग नहीं किया जा सकता है।
पॉइंटर: मानक पॉइंटर के अलावा, अन्य पॉइंटर भी वैकल्पिक हैं।
ग्लास पैनल: मानक ग्लास के अलावा, अन्य विशेष सामग्री ग्लास, जैसे टेम्पर्ड ग्लास, और गैर-परावर्तक ग्लास भी वैकल्पिक हैं।
प्रदर्शन वर्गीकरण: सामान्य प्रकार (मानक), भाप के लिए सामान्य प्रकार (M), गर्मी प्रतिरोधी प्रकार (H), कंपन प्रतिरोधी प्रकार (V), भाप के लिए कंपन प्रतिरोधी प्रकार (MV) गर्मी प्रतिरोधी और कंपन प्रतिरोधी प्रकार (HV)।
उपचार विधि: निर्माण के दौरान गीले भाग में शेष पानी या तेल को हटाने के लिए तेल-मुक्त/पानी-मुक्त उपचार।
बाहरी पदनाम: मानक रंग के अलावा शेल रंग निर्दिष्ट किया जाना चाहिए।
थ्रॉटल वाल्व: स्पंदित दबाव को कम करने के लिए, दबाव इनलेट पर थ्रॉटल वाल्व स्थापित किया जाता है।
उपयोग ध्यान
1. मीटर लंबवत होना चाहिए: स्थापना के दौरान कसने के लिए 17 मिमी रिंच का उपयोग किया जाना चाहिए, और केस को जबरदस्ती घुमाया नहीं जाना चाहिए; परिवहन के दौरान टकराव से बचना चाहिए;
2. आसपास के वातावरण का तापमान -25~55℃ होना चाहिए;
3. कार्य वातावरण का कंपन आवृत्ति 25HZ से कम है, और आयाम 1mm से अधिक नहीं है;
4. उपयोग के दौरान उच्च परिवेश के तापमान के कारण, उपकरण का इंगित मान शून्य पर वापस नहीं आता है या इंगित मान असहिष्णु है, आप उपकरण के आंतरिक गुहा को वातावरण के साथ संवाद करने के लिए केस के ऊपरी भाग पर सीलिंग रबर प्लग को काट सकते हैं;
5. उपकरण की उपयोग सीमा ऊपरी सीमा का 1/3 और 2/3 के बीच होनी चाहिए;
6. संक्षारक मीडिया, क्रिस्टलीकृत हो सकने वाले मीडिया और उच्च चिपचिपाहट वाले मीडिया को मापते समय अलगाव उपकरणों को जोड़ा जाना चाहिए;
7. मीटर की बार-बार जांच की जानी चाहिए (कम से कम हर तीन महीने में एक बार), और यदि कोई खराबी पाई जाती है, तो इसकी समय पर मरम्मत की जानी चाहिए;
8. यदि कारखाने से निकलने की तारीख से छह महीने के भीतर सामान्य भंडारण और उपयोग की स्थिति में खराब निर्माण गुणवत्ता के कारण उपकरण अमान्य या क्षतिग्रस्त पाया जाता है, तो कंपनी मरम्मत या प्रतिस्थापन के लिए जिम्मेदार होगी;
9. संक्षारक मीडिया को मापने के लिए एक उपकरण की आवश्यकता होती है, और ऑर्डर करते समय आवश्यक शर्तों को इंगित किया जाना चाहिए।
राष्ट्रीय मानक "सामान्य प्रेशर गेज" GB/T1226-2001 नंबर 4.1.2 में प्रेशर गेज को थ्रेडेड जोड़ों और स्थापना विधियों के अनुसार वर्गीकृत किया गया है: प्रत्यक्ष बढ़ते प्रेशर गेज, एम्बेडेड बढ़ते (पैनल बढ़ते) प्रेशर गेज, उत्तल बढ़ते (दीवार बढ़ते) प्रेशर सतह।
10 .प्रेशर गेज की स्थापना स्थिति स्थापना स्थिति की आवश्यकताओं को पूरा करनी चाहिए, डायल को क्षैतिज रूप से नहीं रखा जाना चाहिए, और स्थापना स्थिति की ऊंचाई कर्मचारियों के लिए निरीक्षण करने के लिए सुविधाजनक होनी चाहिए।
11. प्रेशर गेज की स्थापना स्थान और दबाव मापने वाले बिंदु के बीच की दूरी को अच्छी सील सुनिश्चित करने और रिसाव न होने के लिए यथासंभव कम होना चाहिए।
12. स्थापित प्रेशर गेज के सामने के सिरे पर एक बफर होना चाहिए; निरीक्षण की सुविधा के लिए, उपकरण के नीचे एक शट-ऑफ वाल्व स्थापित किया जाना चाहिए; जब माध्यम गंदा हो या पल्स प्रेशर हो, तो फिल्टर, बफर और स्थिर गैस का उपयोग किया जा सकता है
