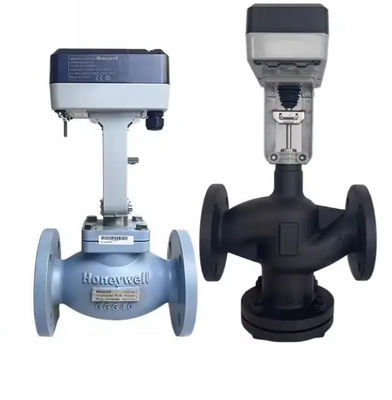

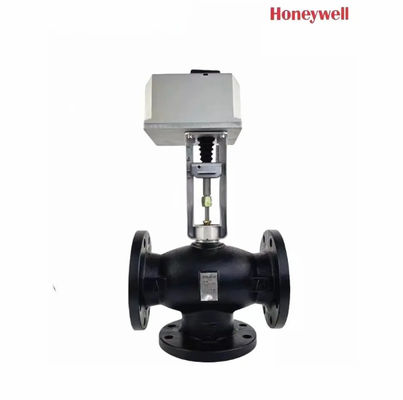

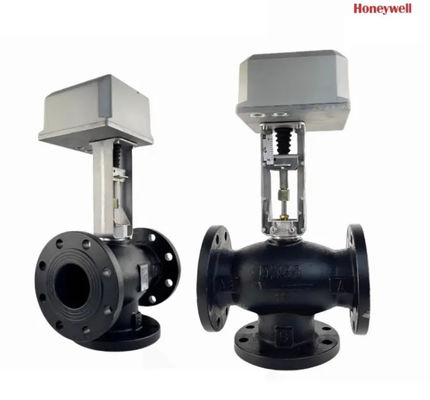

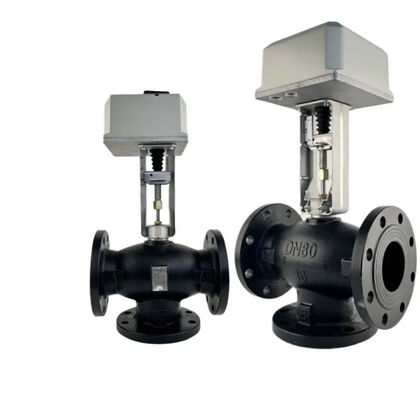

हनीवेल ML7421 आनुपातिक एकीकृत नियंत्रण विद्युत दो तरफा तापमान वाल्व गतिशील संतुलन तांबा संपर्क सामग्री

विशेषताएं • त्वरित और आसान स्थापना। • कोई अलग लिंकेज आवश्यक नहीं है। • ML7421A पर 3/4 इंच (20 मिमी) स्ट्रोक; ML7421B पर 1-1/2 इंच (38 मिमी) स्ट्रोक। • कोई समायोजन आवश्यक नहीं है। • सटीक वाल्व स्थिति। • चयन योग्य 0(2) से 10 Vdc/0(4) से 20 mA इनपुट सिग्नल। • स्थिति प्रतिक्रिया। • बल-सीमित अंत स्विच। • मैनुअल ऑपरेटर। • प्रत्यक्ष या रिवर्स एक्टिंग। • सिंक्रोनस मोटर। • संक्षारण प्रतिरोधी डिजाइन। • रखरखाव मुक्त। • नाली कनेक्टर नॉकआउट

सामान्य ML7421 में, एक सिंक्रोनस मोटर के ड्राइव को वर्म गियर ट्रांसमिशन का उपयोग करके एक्चुएटर स्टेम की रैखिक गति में परिवर्तित किया जाता है। एक बटन रिटेनर क्लिप एक्चुएटर स्टेम को वाल्व स्टेम से जोड़ता है। आंतरिक बल सेंसर, स्थापित माइक्रोस्विच का उपयोग करके, निर्दिष्ट स्टेम बल तक पहुंचने पर एक्चुएटर को बंद कर देता है। मैनुअल ऑपरेशन ML7421 एक मैनुअल ऑपरेटर नॉब (चित्र 7 देखें) से सुसज्जित है जो बिजली की विफलता की स्थिति में वाल्व को खोलने या बंद करने के लिए होता है। ML7421 को मैन्युअल रूप से संचालित करने से पहले बिजली की आपूर्ति बंद या डिस्कनेक्ट करें। संचालित करने के लिए, मैनुअल ऑपरेटर नॉब को नीचे धकेलें और स्टेम को नीचे की ओर ले जाने के लिए नॉब को वामावर्त घुमाएं या स्टेम को ऊपर की ओर ले जाने के लिए दक्षिणावर्त घुमाएं। यदि एक्चुएटर को स्वचालित नियंत्रण में लौटा दिया जाता है, तो मैनुअल ऑपरेटर नॉब स्वचालित रूप से अनलॉक हो जाता है। नोट: यदि मैनुअल ऑपरेटर नॉब को घुमाते समय अंदर नहीं धकेला जाता है, तो यह स्वचालित रूप से बिना बिजली फिर से शुरू किए ही थोड़ी दूरी तक मुड़ता है। महत्वपूर्ण: मैनुअल ऑपरेशन एक बहुत अधिक क्लोजिंग बल की अनुमति देता है जो एक्चुएटर स्पिंडल को जाम कर सकता है, बल स्विच की रेटिंग से अधिक हो सकता है, और मोटर को रोक सकता है। मैनुअल वाल्व क्लोज-ऑफ ऑपरेशन के बाद, मैनुअल ऑपरेटर नॉब को घुमाकर स्पिंडल को एक मोड़ छोड़ दें ताकि बिजली फिर से शुरू होने पर मैनुअल ऑपरेटर स्वचालित रूप से अलग हो जाए। सिग्नल इनपुट (+) एनालॉग इनपुट सिग्नल (+) रेंज को फ़ैक्टरी में 0 से 10 Vdc पर सेट किया गया है। W2 सेलेक्टर प्लग की स्थिति बदलने से रेंज 2 से 10 Vdc पर सेट हो जाती है। W4 स्थिति को mA (चित्र 8 देखें) में बदलने पर, रेंज 0(4) से 20 mA होती है। सेलेक्टर प्लग W1, W2, W3 और W4 PCB सुरक्षा शीट के पीछे की तरफ स्थित हैं। सेलेक्टर प्लग के स्थान के लिए चित्र 8 देखें। चित्र 7. ML7421A,B मैनुअल ऑपरेटर नॉब। सिग्नल इनपुट विफलता सेलेक्टर प्लग W1 का उपयोग करके, सिग्नल विफलता की स्थिति में एक्चुएटर को तीन स्थितियों में से एक पर चलाने के लिए सेट किया जा सकता है: 1. 0% — एक्चुएटर स्थिति 0 या 2 Vdc सिग्नल से मेल खाती है 2. 50% — मध्य-स्थिति में एक्चुएटर स्टेम 3. 100% — 10 Vdc सिग्नल के अनुसार एक्चुएटर स्थिति नोट: W1 फ़ैक्टरी में 50% पर सेट है। यदि W4 को mA-स्थिति पर सेट किया गया है, तो एक्चुएटर हमेशा 0% पर चलता है। W1 (W4 ) W3 W4 V
