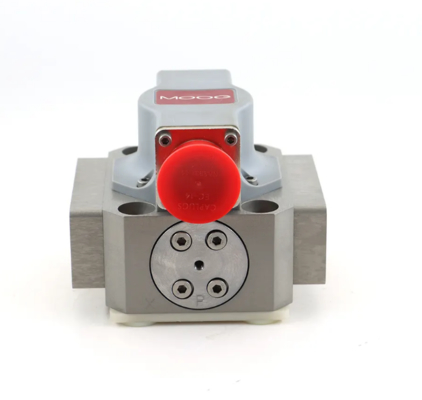

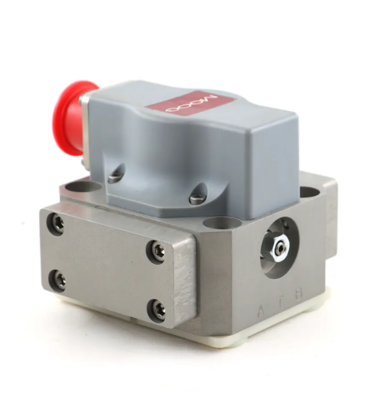

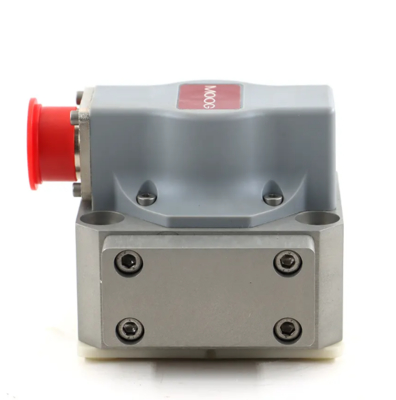

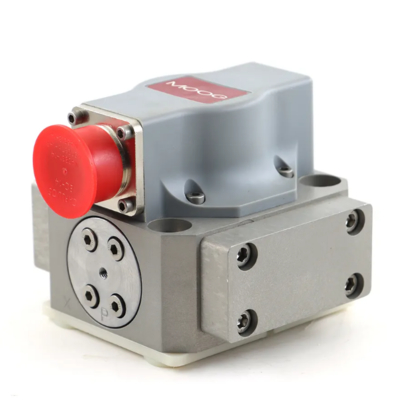

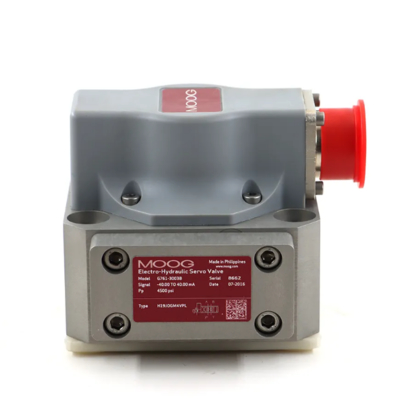

हाइड्रोलिक सर्वो वाल्व MO-OG सीरीज G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B हाइड्रोलिक सोलेनोइड वाल्व

G761/761 सीरीज के प्रवाह नियंत्रण सर्वो वाल्व 3 और अधिमानतः 4 दिशाओं के अनुप्रयोगों के लिए थ्रॉटल वाल्व हैं।दो चरणों का डिजाइन, जो 4 से 63 लीटर/मिनट (1 से 16 लीटर/मिनट) तक के प्रवाह को कवर करता है।.5 gpm) पर 35 ba ((500 psi) वाल्व दबाव में गिरावट प्रति स्पूल भूमि।
आउटपुट स्टेज एक बंद केंद्र, चार-तरफा स्लाइडिंगस्पूल है, पायलट स्टेज एक सममित डबल नोजल और फ्लैपर है, जो एक डबल एयर गैप, ड्राई टॉर्क मोटर द्वारा संचालित होता है।स्पूल की स्थिति का यांत्रिक प्रतिक्रिया acantilever वसंत द्वारा प्रदान की जाती है, वाल्व डिजाइन सरल और मजबूत है, विश्वसनीय, लंबे जीवन संचालन
डिजाइन विश्वसनीय, लंबे जीवन के लिए सरल और मजबूत है। आउटपुट चरण एक बंद केंद्र है, 4 रास्ता
स्लाइडिंग स्पूल. पायलट स्टेज में एक सममित, डबल नोजल ड्राई टॉर्क मोटर शामिल है. Znd स्टेज स्पूल
स्थिति एक कार्बाइड टिप्ड प्रतिक्रिया तार द्वारा नियंत्रित किया जाता है।
यह एक अनिवार्य डिजाइन आवश्यकता है जो उच्च सटीकता, विश्वसनीय संचालन और लंबे सेवा जीवन को सुनिश्चित करती है।हमारे सभी सर्वो वाल्व उच्च सटीकता और विश्वसनीय संचालन के लिए जाने जाते हैं, यहां तक कि सबसे कठोर औद्योगिक अनुप्रयोगों में भी.
ये वाल्व उच्च गतिशीलता वाले इलेक्ट्रोहाइड्रोलिक स्थिति, गति, दबाव या बल नियंत्रण प्रणालियों के लिए उपयुक्त हैं
प्रतिक्रिया आवश्यकताएं।
वाल्व डिजाइन
माउंटिंग पैटर्न
बंदरगाहों P, T, A, B पर अधिकतम संचालन दबाव
पायलट चरण
अप, 35 बार/स्पूल भूमि पर नामित प्रवाह
(500 पीएसआई/स्पूल भूमि)
0 से 100% स्ट्रोक के लिए स्टेपरेस्पॉन्स समय
2-चरण, स्पूल और बुशिंग और ड्राई टॉर्क मोटर के साथ
15010372-004-04-0-92
315 बार (4,500 पीएसआई)
नोजल फ्लैपर
4 l/min
(1 gpm)
5 एमएस
10 y/min
(2.5 gpm)
19 लीटर/मिनट
(5 gpm)
38 लीटर/मिनट
(10 gpm)
7 एमएस
63 लीटर/मिनट
(16.5 gpm)
