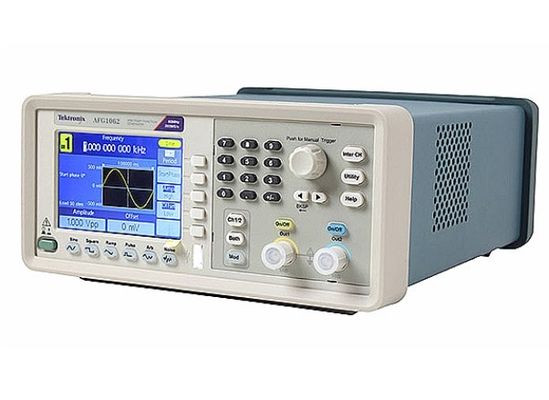

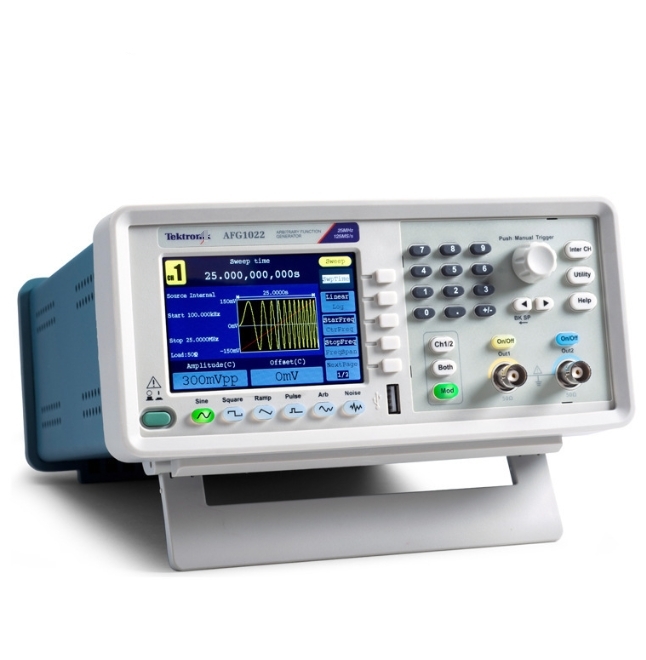

Tektronix AFG1022 मनमाना फ़ंक्शन जनरेटर 25MHz यादृच्छिक फ़ंक्शन जनरेटर

AFG1000 सीरीज के मनमाना फंक्शन जनरेटर सबसे अच्छा मूल्य प्रदर्शन अनुपात के साथ एक तरंग रूप पीढ़ी उपकरण प्रदान करता है। इसमें दो चैनल वाले दो मॉडल शामिल हैं,60 मेगाहर्ट्ज तक बैंडविड्थ और 10 वी तकपी-पीआउटपुट आयाम. चार रन मोड, 50 अंतर्निहित बार-बार उपयोग किए जाने वाले तरंगों और अंतर्निहित 200 मेगाहर्ट्ज आवृत्ति काउंटर आपके प्रयोग और परीक्षण कार्यों में अधिकांश तरंगों की आवश्यकताओं को कवर करते हैं।95 इंच का टीएफटी एलसीडी, शॉर्टकट बटन, यूएसबी इंटरफेस और पीसी सॉफ्टवेयर उपकरण को कॉन्फ़िगर करने के सबसे सहज तरीके प्रदान करते हैं।

मुख्य प्रदर्शन विनिर्देश

• दो-चैनल, 25 मेगाहर्ट्ज या 60 मेगाहर्ट्ज साइन वेवफॉर्म, 12.5 मेगाहर्ट्ज या 30 मेगाहर्ट्ज स्क्वायर वेवफॉर्म
• 14 बिट्स, 125 एमएस/सेकंड या 300 एमएस/सेकंड 8 के बिंदु रिकॉर्ड लंबाई के साथ मनमाने तरंगों के रूप
• आयाम 1 mVपी-पी10 वी तकपी-पी50 Ω भार में

मुख्य विशेषताएं

आवेदन

प्रदर्शन और विशेषताएं

1 μHz से 25 MHz या 60 MHz साइन वेवफॉर्म रेंज, 12 अंकों या 1 μHz रिज़ॉल्यूशन और ± 1 पीपीएम बहाव उच्च स्थिरता समय आधार के साथ, आवृत्ति क्षेत्र में संकेत की महान वफादारी प्रदान करता है। 1 एमवी के साथपी-पी10 वी तकपी-पीआउटपुट आयाम रेंज, और 14-बिट या 1 mVपी-पीपूरे आवृत्ति दायरे में संकल्प, आउटपुट आयाम और आवृत्ति के बीच समझौता करने की कोई आवश्यकता नहीं है।

चार अलग-अलग रन मोड एक लागत प्रभावी समाधान के साथ अधिकांश उपयोग के मामलों को कवर करते हैं। 50 सबसे अधिक बार उपयोग किए जाने वाले मानक और मनमाना तरंगों को आसान पहुंच के लिए निर्मित किया गया है।8 K तक के बिंदुओं तक के मनमाना तरंगों की मेमोरी उपयोगकर्ताओं को एक Tektronix ऑसिलोस्कोप के साथ कैप्चर किए गए या ArbExpress के साथ परिभाषित वास्तविक दुनिया के संकेतों को दोहराने में सक्षम बनाती है200 मेगाहर्ट्ज़ और 6-अंकीय रिज़ॉल्यूशन फ्रीक्वेंसी काउंटर फ्रीक्वेंसी/पीरियड्स/पल्स चौड़ाई/ड्यूटी साइकिल को मापने का एक आसान और सटीक तरीका है।
