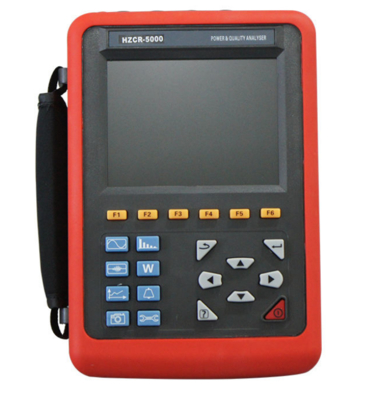

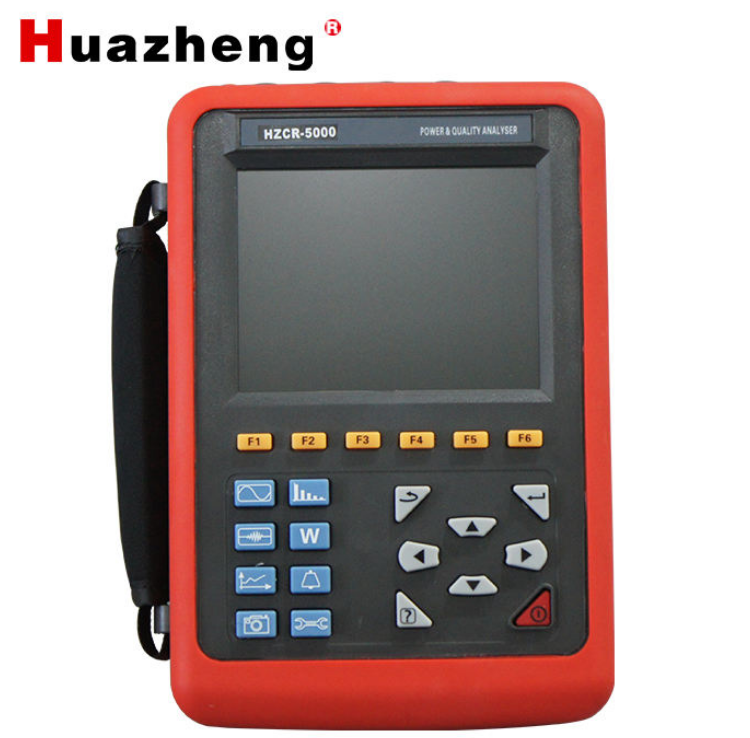

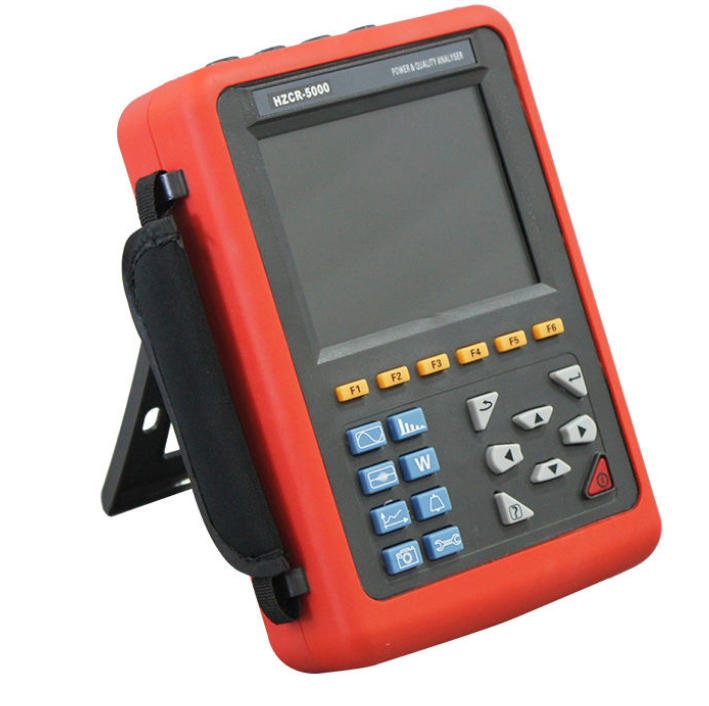

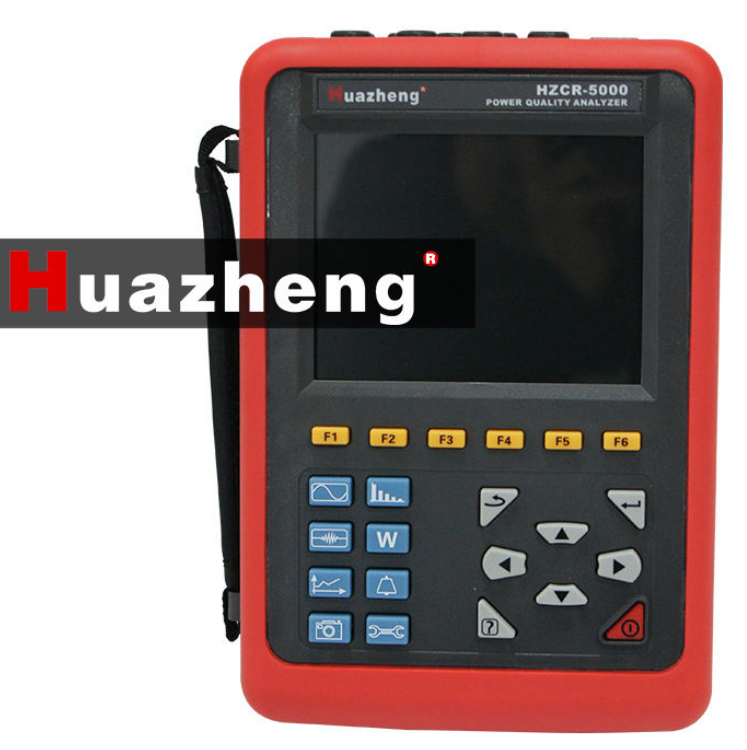

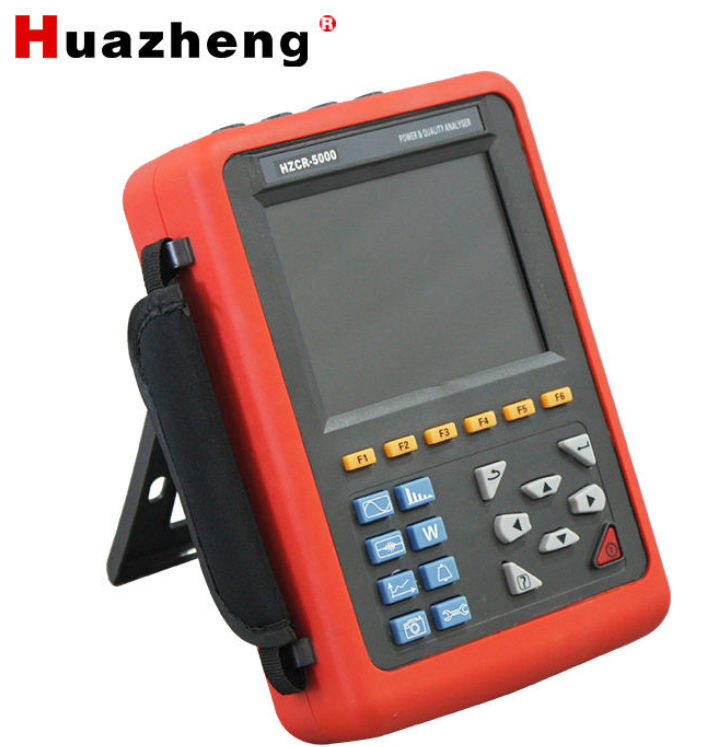

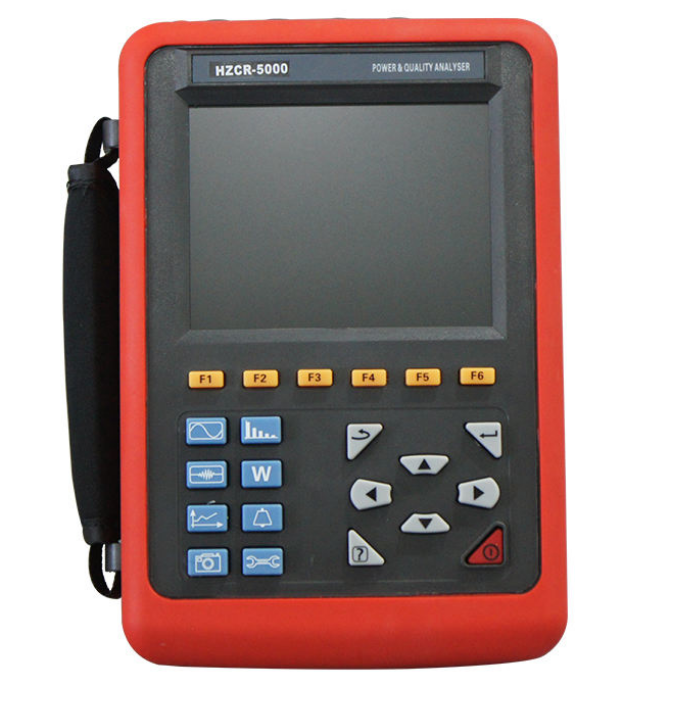

HuaZheng HZCR-5000 3 चरण बिजली गुणवत्ता विश्लेषक

एचजेडसीआर-5000 पावर क्वालिटी एनालाइजर एक व्यापक परीक्षण उपकरण है जिसे हमारी कंपनी द्वारा सावधानीपूर्वक विकसित किया गया है और विशेष रूप से तीन चरणों के क्षेत्र परीक्षण के लिए डिज़ाइन किया गया है, बहुआयामी और बुद्धिमान,संक्षिप्त मानव-मशीन संचालनइसका उपयोग करना आसान है, बड़ी एलसीडी स्क्रीन डिस्प्ले, उच्च रिज़ॉल्यूशन, चीनी और अंग्रेजी दोनों में इंटरफेस, शॉक-प्रूफ शेल संरचना और इसी तरह।एक साथ 4-चैनल धारा (एबीसी तीन चरण और तटस्थ तार धारा) माप सकते हैं, 4-चैनल वोल्टेज (एबीसी थ्री-फेज वोल्टेज और तटस्थ लाइन वोल्टेज ग्राउंड), वर्तमान वोल्टेज का पीक मान, अवधि के दौरान अधिकतम/न्यूनतम मान, थ्री-फेज असंतुलन कारक,अल्पकालिक वोल्टेज फ्लिप, ट्रांसफार्मर K कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, दृश्य शक्ति, शक्ति कारक और विस्थापन शक्ति कारक, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, दृश्य शक्ति, कुल सामंजस्य विकृति और सामंजस्य,आदिविद्युत वोल्टेज के वास्तविक समय में तरंग रूप, सामंजस्य अनुपात बार चार्ट प्रदर्शित करें; गतिशील रूप से वोल्टेज वर्तमान के तत्काल परिवर्तन को कैप्चर करें, स्टार्टिंग वर्तमान की निगरानी,शक्ति मापदंडों की निगरानी और अलार्म सूची उत्पन्न, लंबे समय तक ट्रेंड चार्ट उत्पन्न करने के लिए परीक्षण डेटा रिकॉर्ड।

वर्तमान बिजली अनुप्रयोगों में, अधिक से अधिक बड़े बिजली उपकरण, बिजली ग्रिड दोष उद्योग के विकास के साथ अधिक से अधिक जटिल हो गए हैं,यह बिजली की गुणवत्ता के लिए उच्च मांग को आगे बढ़ाया और अधिक. हम इसके लिए यह शक्ति गुणवत्ता विश्लेषक प्रदान करते हैं, जिससे आप जटिल बिजली प्रणाली का समस्या निवारण अधिक तेज़ी से और सटीक रूप से कर सकते हैं,और बिजली गुणवत्ता मापदंडों की निगरानी और रखरखाव अधिक व्यापक और प्रणालीगत.

एचजेडसीआर-5000 पावर क्वालिटी एनालाइजर डीएसपी + एआरएम डबल प्रोसेसर आर्किटेक्चर को अपनाता है, डीएसपी डेटा संग्रह और प्रसंस्करण एल्गोरिथ्म के लिए उपयोग किया जाता है,एआरएम संचार प्रोटोकॉल और मानव-मशीन इंटरफ़ेस प्रसंस्करण के लिए उपयोग किया जाता है; एनालॉग सिग्नल अधिग्रहण एडीआई कंपनी के 2 टुकड़े एडी7655 द्वारा है। एडी7655 के लिए संकल्प 16 बिट है और यह 4 चैनल सिंक्रोनस सैंपलिंग है। उच्चतम सैंपलिंग दर 1 एमएसपीएस तक पहुंच सकती है,चैनल की सटीकता और सूचना की अखंडता सुनिश्चित करना, और ग्रिड में किसी भी अस्थायी परिवर्तन को याद नहीं करेंगे, अधिक सटीक रूप से अस्थायी तरंग रूप को तेजी से बढ़ने और गिरने का पता लगा सकते हैं, और तरंग रूप को तुरंत बाधित कर सकते हैं;डीएसपी कार्य आवृत्ति 200 एमएचजेड से अधिक है, बिजली ग्रिड की समय पर निगरानी करने और गतिशील रूप से शक्ति आवृत्ति और नमूना आवृत्ति के तुल्यकालन का एहसास करने के लिए नमूना आवृत्ति को समायोजित करने में सक्षम होने के लिए;6 इंच का एलसीडी रंगीन स्क्रीन डिस्प्ले, 640 डॉट्स x 480 डॉट्स का रिज़ॉल्यूशन, चरण, तरंग रूप, वेक्टर आरेख, हार्मोनिक अनुपात के मापदंडों के बीच विभिन्न प्रदर्शन रंग अंतर के साथ,उपयोगकर्ता अधिक कुशल और अधिक सहज हो सकता है बिजली ग्रिड मापदंडों की स्थिति को समझेंअंतर्निहित फ्लैश मेमोरी एक ही समय में 60 समूह स्क्रीनशॉट, 150 समूह कैप्चर क्षणिक वोल्टेज/वर्तमान तरंग आकार आंकड़ा, और 12800 समूह अलार्म सूची को संग्रहीत कर सकती है।स्टार्टिंग करंट डिटेक्शन मॉडल 100 सेकंड के लिए लगातार स्टार्टिंग करंट वेवफॉर्म कैप्चर कर सकता है. प्रवृत्ति वक्र रिकॉर्ड को संग्रहीत करने के लिए अंतर्निहित 2 जी मेमोरी कार्ड, एक साथ रिकॉर्डिंग 20 मापदंडों (आवश्यकता के अनुसार चुन सकते हैं) हर पांच सेकंड में एक बार के लिए डेटा एकत्र,प्रवृत्ति वक्र रिकॉर्ड 300 दिनों के लिए संग्रहीत किया जा सकता है.

पावर क्वालिटी एनालाइजर जिसका नाम भी हैः इंटेलिजेंट थ्री फेज पावर क्वालिटी एनालाइजर, मल्टीफंक्शनल पावर क्वालिटी एनालाइजर, जो एक साथ हार्मोनिक एनालाइजर के कार्यों के साथ,चरण वोल्ट-एम्पियर मीटरयह विद्युत उद्योग, पेट्रोकेमिकल, धातु विज्ञान, रेलवे, खनन उद्यम, वैज्ञानिक अनुसंधान संस्थान, मेट्रोलॉजिकल विभाग पर लागू होता है।विशेष रूप से सभी वोल्टेज, करंट, पावर, पावर, हार्मोनिक, फेज इलेक्ट्रिक मापदंडों पर व्यापक विश्लेषण और निदान के लिए उपयुक्त है।
