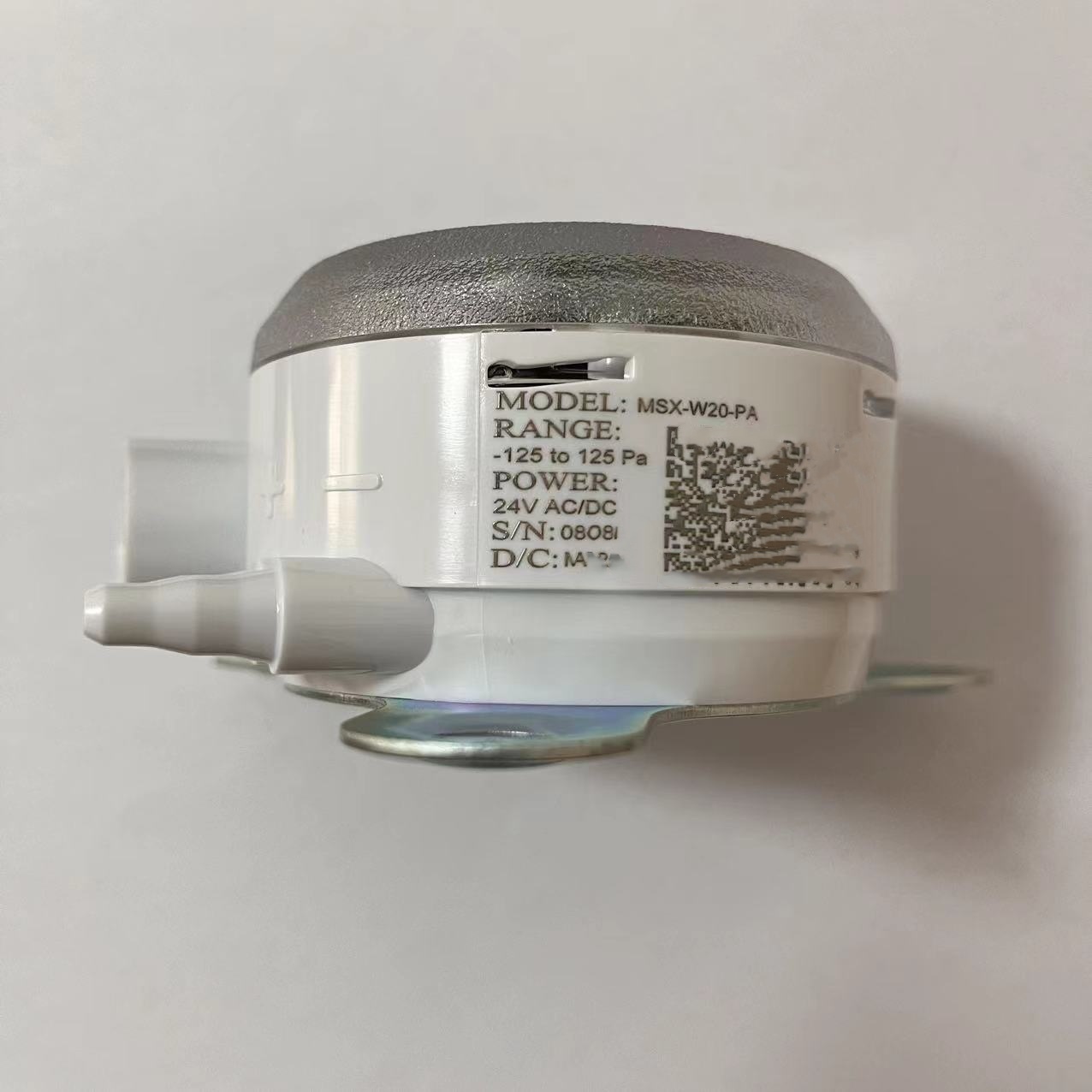

ड्वायर MSX-W10-PA दबाव अंतर सेंसर MSX-W10-PA प्रेशर गेज

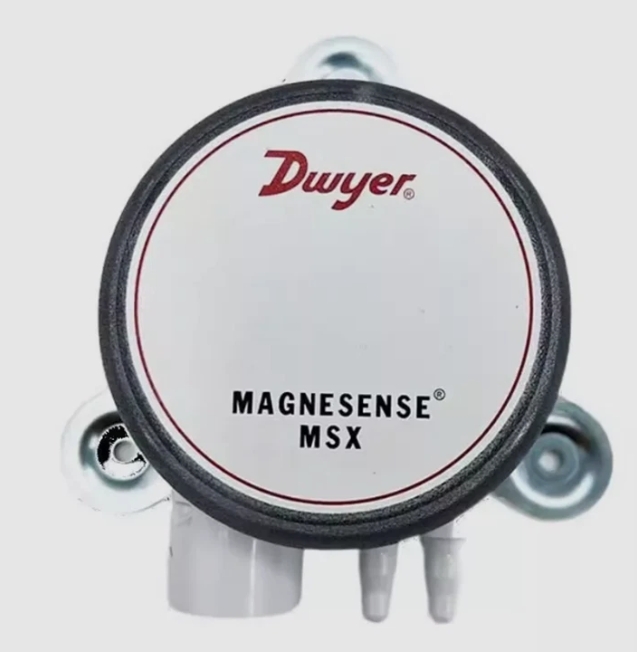

The सीरीज़ MSX मैग्नेसेंस® डिफरेंशियल प्रेशर ट्रांसमीटर मूल सीरीज़ MS2 मैग्नेसेंस® II ट्रांसमीटर की स्थिरता और बहुमुखी प्रतिभा को भवन नियंत्रण अनुप्रयोगों में उपयोग के लिए जोड़ता है। MSX वांछित कॉन्फ़िगरेशन देने के लिए ऑर्डरिंग प्रक्रिया को सरल बनाता है, जो उत्पाद सेटअप समय को कम करता है। प्रेशर रेंज Pa, mm w.c., और in w.c. में उपलब्ध हैं। सभी प्रेशर रेंज को यूनिडायरेक्शनल या बायडायरेक्शनल मोड में कॉन्फ़िगर किया जा सकता है, जो कुल 32 रेंज प्रदान करता है। MSX ट्रांसमीटर ट्रांसमीटर से वर्गमूल निष्कर्षण के साथ एक रैखिक प्रेशर आउटपुट या एक रैखिक वेग आउटपुट प्रदान कर सकता है। प्रवाह की गणना के लिए वर्गमूल क्षमता का विस्तार करने के लिए अतिरिक्त पैरामीटर शामिल किए गए हैं। दोहरी वोल्टेज और मिलीएम्प आउटपुट सिग्नल का उपयोग नियंत्रण और उपकरण आउटपुट सिग्नल सत्यापन दोनों प्रदान करने के लिए किया जा सकता है।

• सटीकता विवरण± 1% FSO
• अनुप्रयोगभवन और रखरखाव, HVAC
• फटने का दबाव6 psi अधिकतम
• अनुपालनCE
• विद्युत कनेक्शन1/2 इंच NPS महिला नाली स्क्रू टर्मिनल ब्लॉक के साथ
• विद्युत आउटपुट4 से 20 mA, 0 से 5 Vdc, 0 से 10 Vdc
• संलग्नक रेटिंगIP66, NEMA टाइप 4X, UL94 V-0, UL 2043 (प्लेनम)
• दीर्घकालिक स्थिरता± 1% FSO/वर्ष
• लूप प्रतिरोधवर्तमान आउटपुट: 0 से 1250 Ω अधिकतम, वोल्टेज आउटपुट: लोड प्रतिरोध 1 kΩ न्यूनतम।
• सामग्री निर्माण विकल्पलागू नहीं
• सामग्री, गीलीफैक्टरी से परामर्श करें
• मीडिया संगततावायु, आर्गन, कार्बन डाइऑक्साइड, हीलियम, नाइट्रोजन, गैर-प्रवाहकीय गैसें, गैर-संक्षारक सूखी गैसें

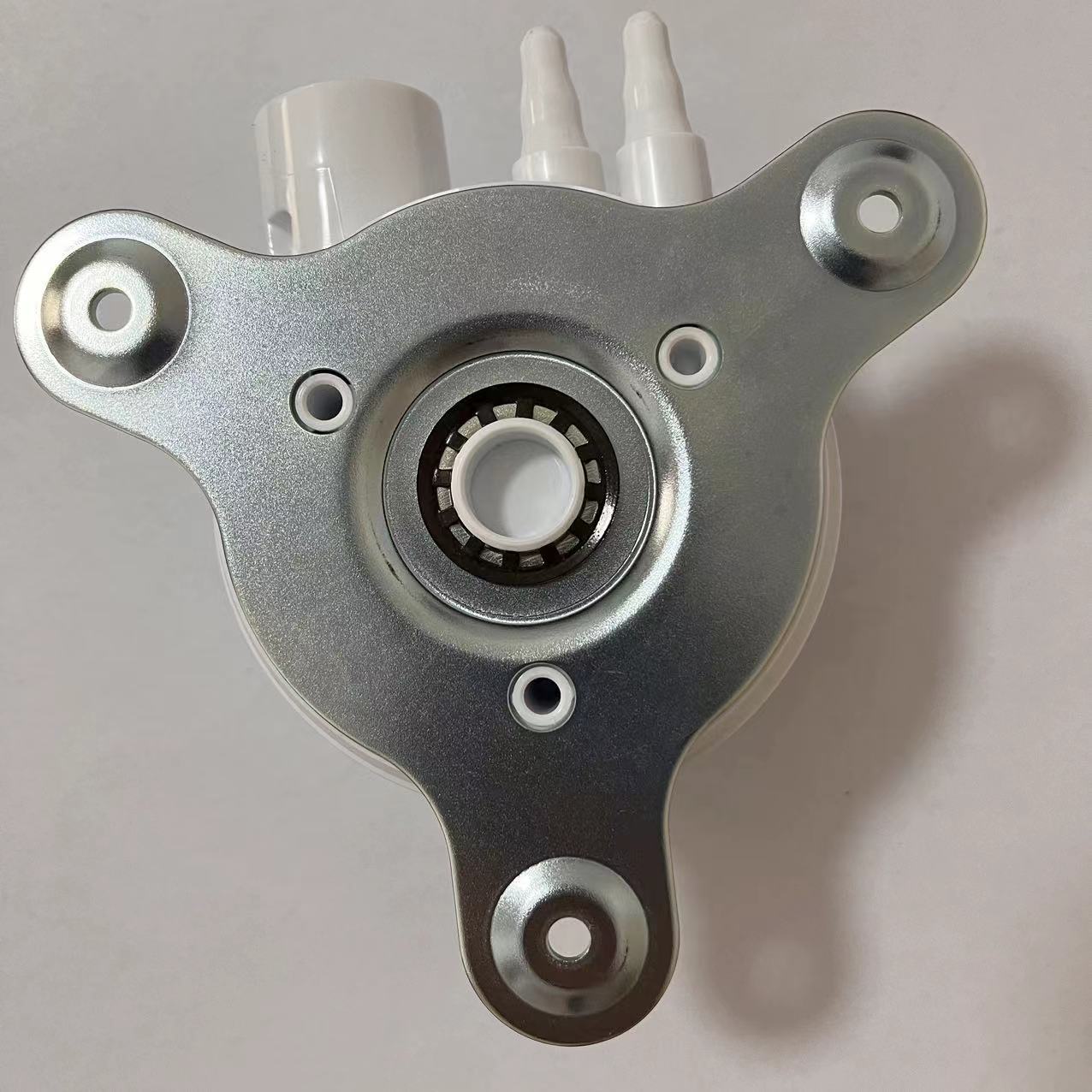

• माउंटिंग नोटस्थिति संवेदनशील नहीं
• तारों की संख्या2, 3
• ऑपरेटिंग तापमान, अधिकतम70 °C
• ऑपरेटिंग तापमान, न्यूनतम-20 °C
• आउटपुट विवरणफ़ील्ड चयन योग्य
• आउटपुट सिग्नलवर्तमान, वोल्टेज
• बिजली की खपतअधिकतम 21 mA
• माप दबाव प्रकारअंतर

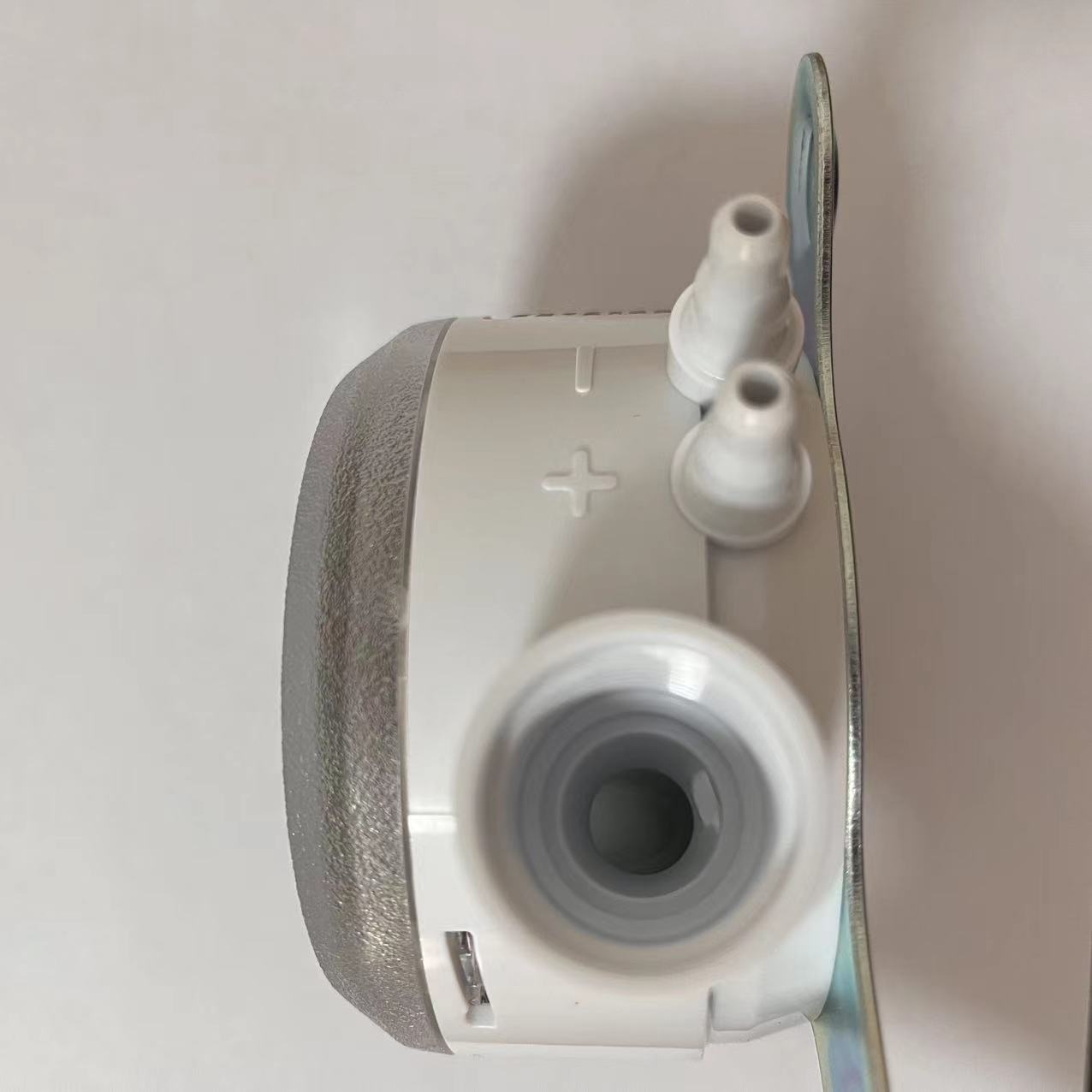

• प्रक्रिया कनेक्शन आकार1/8 इंच, 3/16 इंच, 1/4 इंच
• प्रक्रिया कनेक्शन प्रकारस्टेप्ड बार्ब फिटिंग
• प्रतिक्रिया समय3 s
• प्रतिक्रिया समय नोटतत्काल (डिफ़ॉल्ट) या 3 s (चयन योग्य)
• स्पैन समायोजनपुश बटन
• बिजली आपूर्ति प्रकारAC/DC
• बिजली आपूर्ति वोल्टेज2-तार: 10 से 36 Vdc, 3-तार: 17 से 36 Vdc/21.6 से 33 Vac
• वज़न230 g
• तार गेज26 से 16 AWG
• शून्य सेटिंग समायोज्य रेंजडिजिटल पुश-बटन
