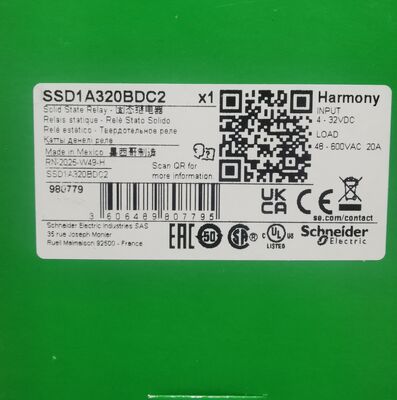

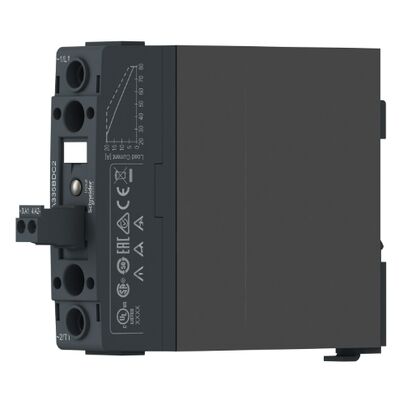

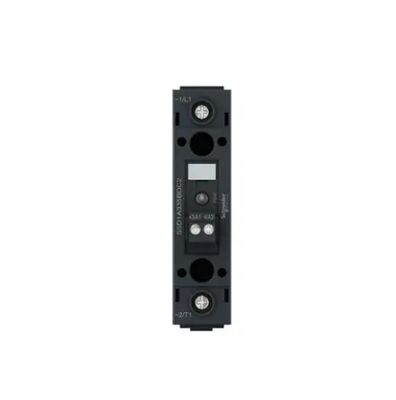

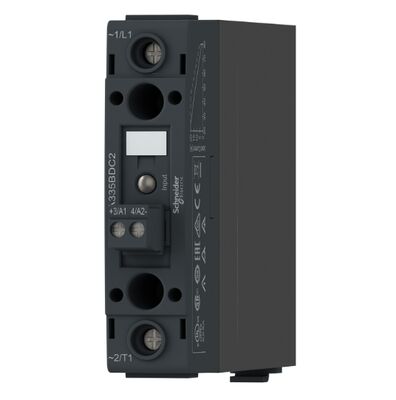

श्नाइडर इलेक्ट्रिक SSD1A320BDC2 सॉलिड स्टेट रिले SSR डीआईएन रेल माउंट 20A लोड करंट 48-600V AC आउटपुट 4-32V DC कंट्रोल
| उत्पत्ति के प्लेस | मेक्सिको |
|---|---|
| ब्रांड नाम | Schneider |
| प्रमाणन | CE |
| मॉडल संख्या | SSD1A320BDC2 |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | US$40 |
| पैकेजिंग विवरण | दफ़्ती |
| प्रसव के समय | 6-8सप्ताह |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 500 पीसी |
उत्पाद विवरण
| भार बिजली | 0.1…20 ए | क्षणिक ओवरवॉल्टेज | 1200 वी |
|---|---|---|---|
| आक्रोश करंट | 60 हर्ट्ज़ पर 300 ए | अधिकतम वोल्टेज ड्रॉप | <1.3 वी ऑन-स्टेट |
| प्रमुखता देना | 20ए लोड करंट सॉलिड स्टेट रिले,48-600V एसी आउटपुट एसएसआर,4-32V डीसी नियंत्रण डीआईएन रेल रिले |
||
उत्पाद विवरण
श्नाइडर इलेक्ट्रिक एसएसडी1ए320बीडीसी2 एसएसआर-डीआईएन रेल, 1 चरण, 48-600 वी एसी आउटपुट, 4-32 वी डीसी नियंत्रण, 20 ए, पेंच प्लग
The Harmony Solid State Relay SSD1A320BDC2 is a high-performance modular DIN rail relay designed for industrial applications requiring reliable switching of AC loads with zero voltage switching technology.
उत्पाद का अवलोकन
| मुख्य उत्पाद रेंज | सामंजस्य ठोस राज्य रिले |
| उत्पाद का प्रकार | मॉड्यूलर डीआईएन रेल रिले |
| उपकरण का नाम | एसएसडी1 |
| विन्यास | प्लग करने योग्य स्क्रू इनपुट के साथ संपर्ककर्ता विन्यास |
विद्युत विनिर्देश
| चैनलों की संख्या | 1 |
| चरणों की संख्या | चरण 1 |
| रेटेड करंट | 20 ए |
| आउटपुट वोल्टेज | 48-600 वी एसी |
| नियंत्रण सर्किट वोल्टेज | 4-32 वी डीसी |
| स्विच मोड | शून्य वोल्टेज स्विच |
| ऑपरेटिंग आवृत्ति | 47-440 हर्ट्ज |
| नामित शुल्क | निर्बाध |
नियंत्रण विशेषताएं
| पिकअप वोल्टेज | 4 वी डीसी चालू |
| ड्रॉप-आउट वोल्टेज | 1 वी डीसी बंद |
| इनपुट वर्तमान सीमा | १०-१५ एमए |
| स्थानीय सिग्नलिंग | नियंत्रण वोल्टेज के लिए एलईडी (हरी) |
प्रदर्शन विनिर्देश
| भार वर्तमान | 0.1-20 ए |
| अस्थायी अधिभार | 1200 वी |
| प्रवेश करंट | 60 हर्ट्ज पर 300 ए |
| अधिकतम वोल्टेज गिरावट | <1.3 वी चालू अवस्था |
मोटर नियंत्रक रेटिंग
| 120 वी एसी | 0.37 kW / 0.5 hp |
| 240 वी एसी | 1.12 kW / 1.5 hp |
| 480 वी एसी | 2.24 किलोवाट / 3 hp |
मैकेनिकल और स्थापना
| माउंटिंग सपोर्ट | 35 मिमी सममित डीआईएन रेल (आईईसी 60715) |
| इनपुट टर्मिनल | प्लग-इन स्क्रू टर्मिनल, 0.08-3.30 मिमी2 (AWG 28-12) |
| आउटपुट टर्मिनल | दूरबीन पेंच, 0.75-10 मिमी2 (AWG 20-8) |
| इनपुट टॉर्क | 0.5 एन.एम. (5 पाउंड.इन) |
| आउटपुट टॉर्क | 2-2.2 N.m (18-20 lb.in) |
इन्सुलेशन और सुरक्षा
| डायलेक्ट्रिक शक्ति | 4 kV AC (इनपुट/आउटपुट सर्किट, इनपुट/आउटपुट केस) |
| नामित आवेग वोल्टेज का सामना करें | 6 kV (इनपुट/आउटपुट सर्किट, इनपुट/आउटपुट केस) |
| इन्सुलेशन प्रतिरोध | 500 वी डीसी पर 1000 एमओएम |
