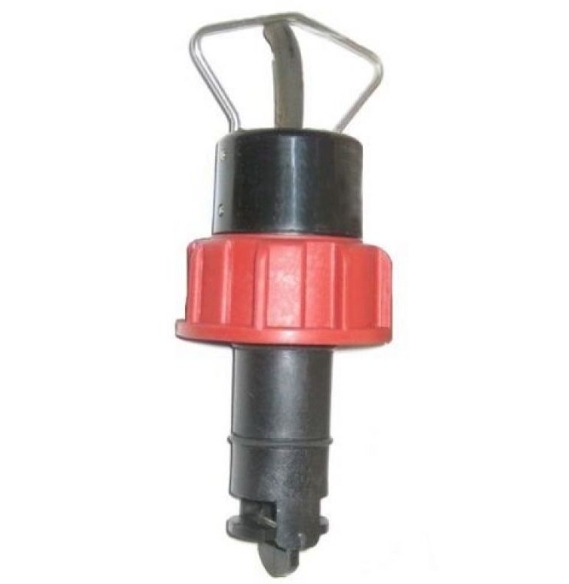

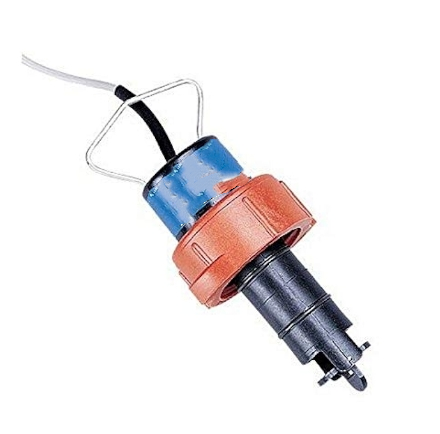

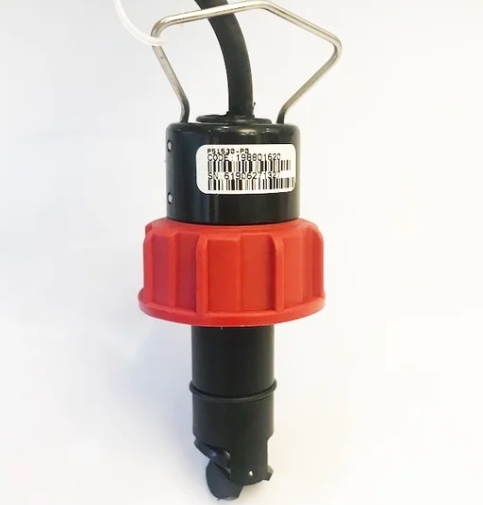

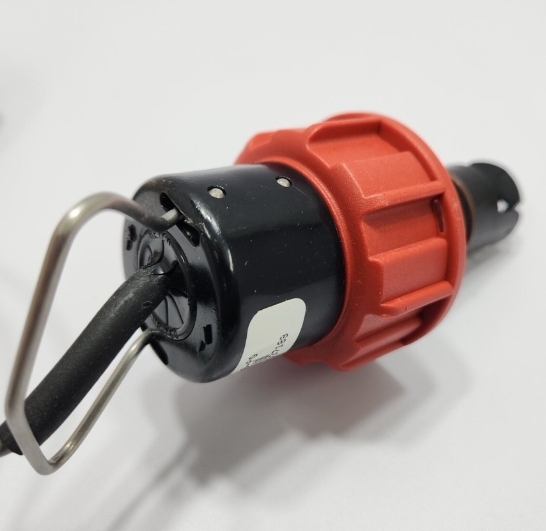

GF P51530-P1 मानक स्थापित पैडल व्हील प्रवाह सेंसर

मॉडल P51530-P1 GF सिग्नेट 515 रोटर-एक्स सम्मिलन पैडलव्हील प्रवाह सेंसर है, जिसे मध्यम से बड़े पाइपलाइनों में द्रव प्रवाह की निगरानी के लिए डिज़ाइन किया गया है DN125 से DN200 (5 "से 8") के साथ।यह एक आत्म संचालित निष्क्रिय पैडलव्हील माप सिद्धांत को अपनाता है, एक किफायती सामान्य प्रयोजन प्रवाह जांच के रूप में कार्य करता है जो व्यापक रूप से जल उपचार, रासायनिक प्रसंस्करण और शुद्ध जल उद्योगों में उपयोग किया जाता है।

• सेंसर शरीरः ग्लास से भरा हुआ पॉलीप्रोपाइलीन (पीपी), एसिड, क्षार, समुद्री जल और हल्के रासायनिक जंग के लिए प्रतिरोधी
• रोटर पैडल: पीवीडीएफ, उत्कृष्ट पहनने के प्रतिरोध और रासायनिक संगतता
• मध्य शाफ्टः टाइटेनियम मिश्र धातु, उच्च तन्यता शक्ति, जंग मुक्त, छोटे ठोस कणों वाले माध्यमों के लिए उपयुक्त
• सीलिंग ओ-रिंगः मानक एफपीएम (विटन); ईपीडीएम या कैलरेज विशेष सील वैकल्पिक हैं

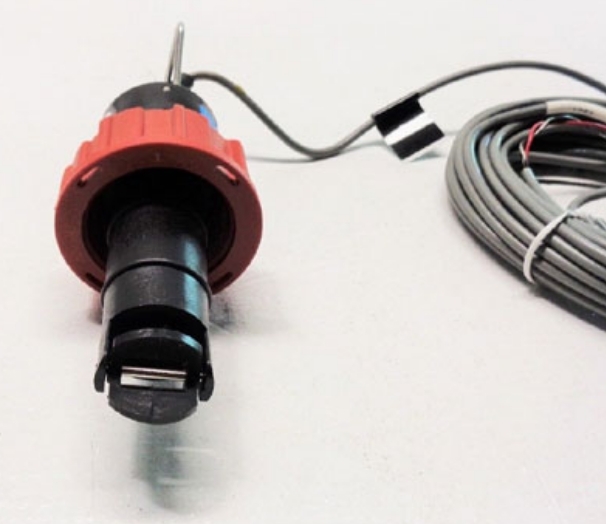

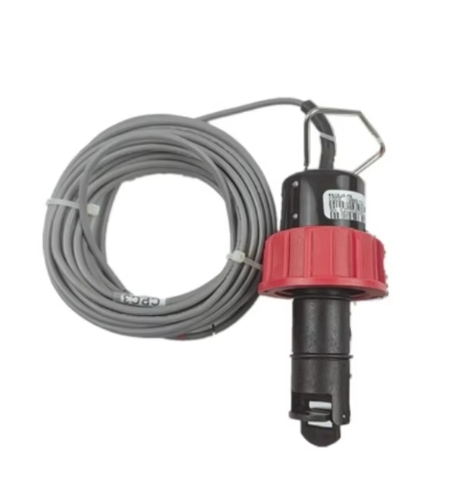

• केबलः मानक 7.6 मीटर घुमावदार आश्रित केबल, 60 मीटर तक विस्तार योग्य, प्रभावी रूप से साइट पर विद्युत चुम्बकीय हस्तक्षेप को दबाने

• प्रवाह गति सीमाः 0.3 ~ 6 m/s (1 ~ 20 फीट/s), टर्नडाउन अनुपात 20:1 तक दोनों कम और उच्च प्रवाह दरों के तहत स्थिर माप के लिए
• लागू पाइप आकारः DN125 ~ DN200 (5 "~ 8"); पूरी श्रृंखला DN15 ~ DN900 पाइपलाइनों को कवर करती है
• सटीकताः रैखिक सहिष्णुता ± 1% FS, दोहराव 25°C परिवेश तापमान पर ± 0.5% FS
• न्यूनतम रेनॉल्ड्स संख्याः 4500; केवल पूर्ण पाइप तरल अनुप्रयोगों के लिए, गैस या आंशिक रूप से भरे पाइप के साथ संगत नहीं
• आउटपुट सिग्नल: निष्क्रिय साइन वेव आवृत्ति सिग्नल (1 V पीक-टू-पीक); आउटपुट 6 हर्ट्ज प्रति 1 फीट/सेकंड प्रवाह गति। कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है। सीधे निष्क्रिय प्रवाह संकेतक (जैसे3-5090). पीएलसी या ट्रांसमीटर (5500, 5600, 8850 श्रृंखला, आदि) से कनेक्ट करने के लिए मॉडल 2760 प्रीएम्पलीफायर के साथ जोड़ा जा सकता है
• तापमान और दबाव रेटिंग (पीपी आवास):

  अधिकतम परिचालन दबावः 20°C पर 12.5 बार

  अधिकतम मध्यम तापमानः 90°C; 90°C पर दबाव घटकर 1.7 बार हो जाता है

• घुड़सवार प्रकारः सम्मिलन स्थापना। टीज़, सीडल क्लैंप और वेल्डेड बॉस के साथ संगत। सिस्टम बंद किए बिना दबाव के तहत हॉट-टैप स्थापना का समर्थन करता है।

1. स्वयं संचालित निष्क्रिय डिजाइन वायरिंग को सरल बनाता है

   कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है। निष्क्रिय साइन वेव आउटपुट वायरिंग लागत को काफी कम करता है, बिजली की पहुंच के बिना दूरस्थ निगरानी बिंदुओं के लिए आदर्श है।

2. व्यापक रासायनिक संगतता

   पीपी आवास, पीवीडीएफ रोटर और टाइटेनियम शाफ्ट का संयोजन शुद्ध जल, अपशिष्ट जल, अम्ल/ क्षारीय घोल, समुद्री जल और परिसंचारी शीतलन जल के साथ अच्छी तरह से काम करता है।

3. बहुमुखी कार्य स्थितियों के लिए व्यापक टर्नडाउन अनुपात

   20व्यापक माप सीमा 0.3 m/s की कम गति पर विश्वसनीय पता लगाने सुनिश्चित करती है और अधिकतम 6 m/s पर अत्यधिक घर्षण से बचा जाता है, जो एक एकल सेंसर के साथ परिवर्तनीय भार वाली उत्पादन लाइनों को कवर करता है।

4. कम रखरखाव और लंबी सेवा जीवन

   कोई इलेक्ट्रॉनिक घटक प्रक्रिया मीडिया में डूब नहीं; केवल पैडलव्हील घूमता है। टाइटेनियम शाफ्ट जाम और घर्षण का विरोध करता है,लंबे समय तक निरंतर संचालन के दौरान विघटन और कैलिब्रेशन चक्र को कम करना.

5. बड़ी पाइपलाइनों के लिए लचीली स्थापना

   विशेष रूप से 5 "8" औद्योगिक पाइप के लिए अनुकूलित। पूर्ण जीएफ फिटिंग सामान के साथ मेल खाता है, जो पाइपलाइन को सूखा या बंद किए बिना हॉट-टैप इंस्टॉलेशन को सक्षम करता है।

6. उच्च परिशुद्धता और उत्कृष्ट दोहराव

   ±0.5% दोहराव स्थिर दीर्घकालिक डेटा प्रदान करता है, जो प्रवाह मीटरिंग, पंप सुरक्षा और प्रवाह इंटरलॉक नियंत्रण प्रणालियों के लिए आदर्श रूप से उपयुक्त है।

शुद्ध जल / आरओ रिवर्स ऑस्मोसिस प्रणाली, अपशिष्ट जल उपचार, परिसंचारी शीतलन जल, रासायनिक द्रव हस्तांतरण, बिजली संयंत्र जल परिसंचरण प्रणाली
