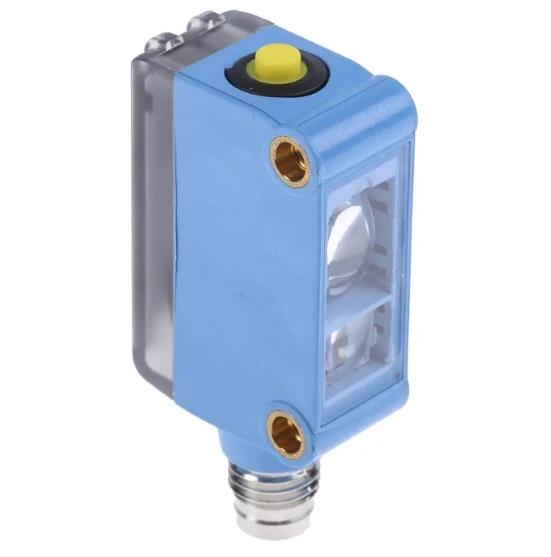

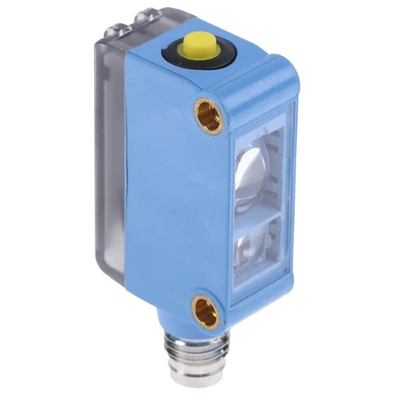

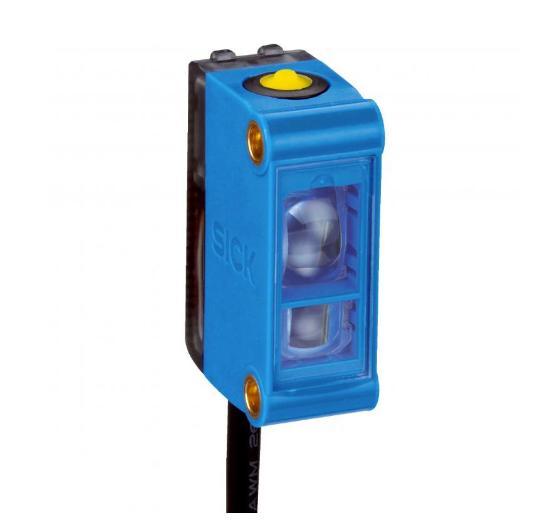

Sick KTM-WP11282P डिटेक्शन कंट्रास्ट सेंसर पहचान सेंसर

KTM-WP11282P एकआरजीबी रंग कंट्रास्ट मार्क सेंसरSICK KTM प्राइम श्रृंखला से, विशेष रूप से पैकेजिंग प्रिंटिंग पंजीकरण चिह्न का पता लगाने, लेबल की स्थिति और उच्च गति वाले स्वचालित उत्पादन लाइनों पर सामग्री विपरीत भेदभाव के लिए डिज़ाइन किया गया है।यह स्थिर रूप से मंद विपरीत निशान की पहचान करने के लिए तीन रंग आरजीबी प्रकाश स्रोत और उच्च परिशुद्धता ग्रेस्केल एल्गोरिथ्म को अपनाता है, चमकदार पैकेजिंग फिल्म और जटिल मुद्रित पृष्ठभूमि।

• प्रकाश स्रोतः आरजीबी त्रि-रंगीन एलईडी (470 एनएम नीला / 525 एनएम हरा / 625 एनएम लाल)
• नामित संवेदन दूरीः12.5 मिमी, सहिष्णुता ±3 मिमी
• स्पॉट आयामः 1.6 मिमी * 9.5 मिमी पट्टी के आकार का प्रकाश स्पॉट
• ग्रेस्केल रिज़ॉल्यूशनः 20 स्तर उच्च परिभाषा ग्रेस्केल पहचान
• एलईडी सेवा जीवनः 25 °C परिवेश तापमान में 100,000 घंटे

• आपूर्ति वोल्टेजः DC 12 V ~ 24 V (सहिष्णुता -10% ~ +20%), लहर ≤ 5 Vpp
• वर्तमान खपतः < 50 mA
• प्रतिक्रिया समयः 32 μs; स्विचिंग आवृत्ति तक15 kHz; सिग्नल झटका ≤15 μs
• आउटपुट प्रकारः पीएनपी ट्रांजिस्टर आउटपुट, अधिकतम भार धारा 50 एमए
• स्विच मोडः प्रकाश-प्रवेश / अंधेरे-प्रवेश विन्यास योग्य
• अंतर्निहित सुरक्षाः रिवर्स ध्रुवीयता सुरक्षा, आउटपुट शॉर्ट सर्किट सुरक्षा, एंटी-इंटरफेरेंस पल्स सप्रेशन
• फिक्स्ड स्विच-ऑफ देरीः 32 एमएस; गैर-अस्थिर मेमोरी में सहेजे गए पैरामीटर सिखाएं

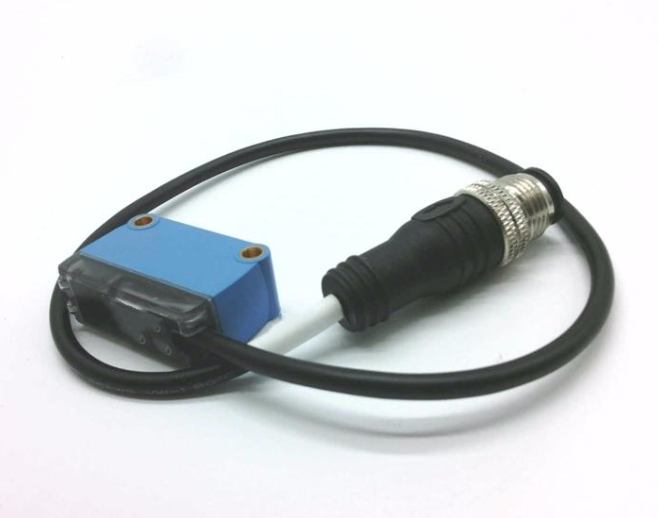

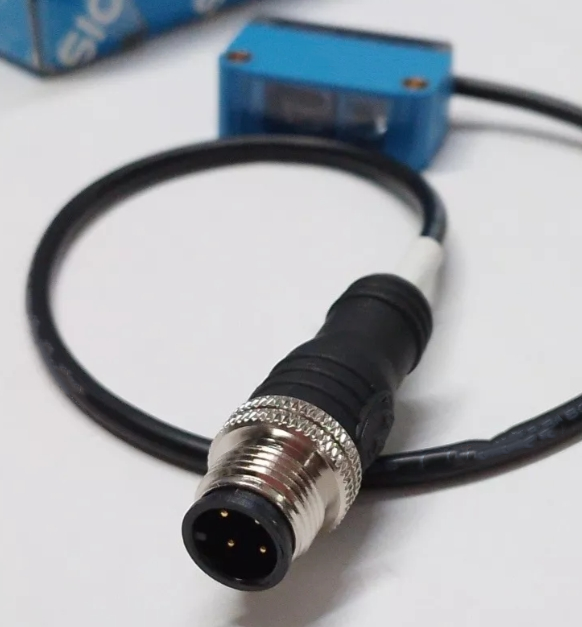

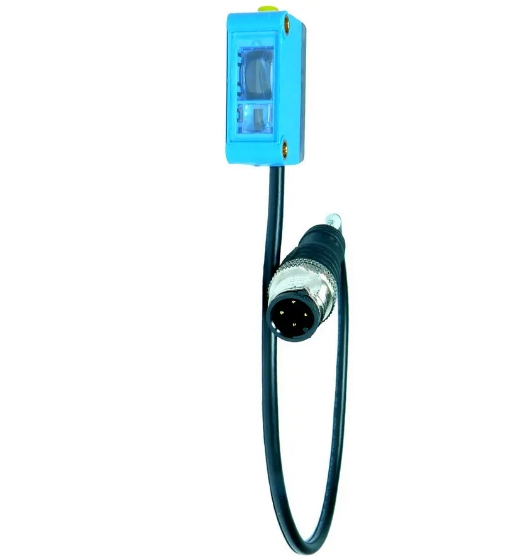

• केबलः एकीकृत 0.2 मीटर केबल 4-पिन M12 पुरुष कनेक्टर के साथ
• आवास सामग्रीः एबीएस प्लास्टिक; लेंस सामग्रीः पीएमएमए
• सुरक्षा रेटिंगःIP67 धूल अछूता और जल अछूता
• ऑपरेटिंग तापमानः -10 °C ~ +55 °C; भंडारण तापमानः -20 °C ~ +75 °C
• शुद्ध भार: केवल 20 ग्राम, अति-कमपाक्ट मिनी आकार

• स्थिति संकेतकः बिजली आपूर्ति के लिए हरा एलईडी; आउटपुट स्थिति स्विच करने के लिए पीला एलईडी
• कई प्रकार की शिक्षा पद्धति:
  1. ऑनबोर्ड बटन स्टेटिक दो-बिंदु शिक्षण
  2. गतिशील स्वचालित थ्रेशोल्ड शिक्षण
  3. बाहरी ईटी तार रिमोट शिक्षण में, पीएलसी रिमोट पैरामीटर सेटिंग का समर्थन

1. त्रि-रंग आरजीबी अनुकूली पता लगाने, जटिल चिह्नों के लिए मजबूत अनुकूलन क्षमता

   स्वचालित रूप से लाल/हरा/नीला प्रकाश स्रोत स्विच इष्टतम विपरीत चैनल खोजने के लिए। यह मंद रंग निशान, बहु रंग मुद्रित पृष्ठभूमि का पता लगा सकते हैं,पारदर्शी फिल्में और परावर्तक चमकदार पैकेजिंग सामग्री जिन्हें साधारण एकल रंग के सेंसर पहचान नहीं सकते हैं, जिससे गलत पहचान की दर में काफी कमी आई है।

2. उच्च गति उत्पादन लाइनों के लिए अति तेज प्रतिक्रिया

   32 μs का अति-लघु प्रतिक्रिया समय और 15 kHz की उच्च स्विचिंग आवृत्ति पूरी तरह से उच्च गति प्रिंटिंग, स्लिटिंग, लेबलिंग और बैग बनाने के उपकरण से मेल खाती है,बिना देरी या गायब निशान के स्थिर ट्रैकिंग और पोजिशनिंग का एहसास करना.

3. साइट पर आसान डिबगिंग के लिए कई लचीले शिक्षण तरीके

   स्थानीय बटन शिक्षण और बाहरी तार दूरस्थ शिक्षण का समर्थन करें। ऑपरेटर मशीन पर सीमा सेटिंग को पूरा कर सकते हैं,या ऊपरी कंप्यूटर सेंसर को अलग किए बिना दूरस्थ रूप से मापदंडों को कॉन्फ़िगर कर सकते हैं, उपकरण प्रारूप स्विचिंग और बैच कमीशनिंग के लिए सुविधाजनक है।

4. संकीर्ण स्थापना स्थान के लिए लघु हल्के कॉम्पैक्ट संरचना

   सुपर छोटी मात्रा और केवल 20 ग्राम वजन, मैकेनिकल हथियारों पर स्थापित करने में आसान, छोटे फिक्स्चर और पैकेजिंग मशीनों की सीमित स्थापना स्थान;त्वरित ब्रैकेट माउंटिंग के लिए मानक घुमावदार फिक्सिंग छेद.

5. IP67 औद्योगिक सीलिंग और पूर्ण सर्किट सुरक्षा

   IP67 आवरण कार्यशाला धूल, पानी के छपकों और मामूली तेल धुंध का विरोध करता है। बहु-परत सर्किट सुरक्षा वायरिंग त्रुटियों और वोल्टेज वृद्धि से क्षति को रोकती है,कठोर पैकेजिंग कारखाने के वातावरण के अनुकूल.

6. स्थिर विरोधी हस्तक्षेप और लंबी सेवा जीवन

   डिजिटल एंटी-पल्स इंटरफेन्स फिल्टर परिवेश प्रकाश झिलमिलाहट और यांत्रिक कंपन के कारण सिग्नल उतार-चढ़ाव को समाप्त करता है।लंबे समय तक चलने वाला आरजीबी एलईडी 24/7 निरंतर संचालन के लिए रखरखाव आवृत्ति और स्पेयर पार्ट प्रतिस्थापन लागत को कम करता है.

7. उत्कृष्ट संगतता के साथ मानक औद्योगिक इंटरफ़ेस

   पीएनपी आउटपुट मुख्यधारा के पीएलसी, सर्वो नियंत्रक और काउंटर मॉड्यूल से मेल खाता है; एम12 4-पिन मानक कनेक्टर औद्योगिक स्वचालन वायरिंग सामान के लिए सार्वभौमिक है।

• प्रिंटिंग प्रेस, स्लिटिंग मशीन और लेमिनेटिंग मशीनों के लिए पंजीकरण चिह्न ट्रैकिंग
• लेबलिंग मशीनों के लिए लेबल का पता लगाने और स्थिति
• पैकेजिंग बैग काटने और सील स्थिति की पुष्टि
• दवा, खाद्य और दैनिक रासायनिक पैकेजिंग लाइन सामग्री की गिनती और गायब निरीक्षण
• लचीली पैकेजिंग फिल्म किनारे और रंग चिह्न पहचान
