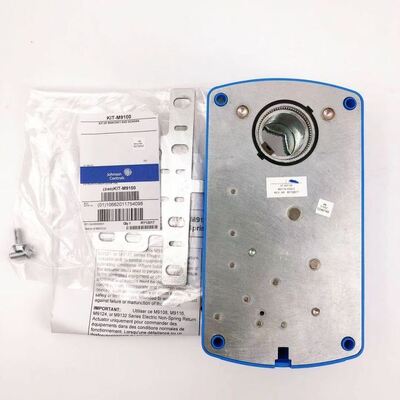

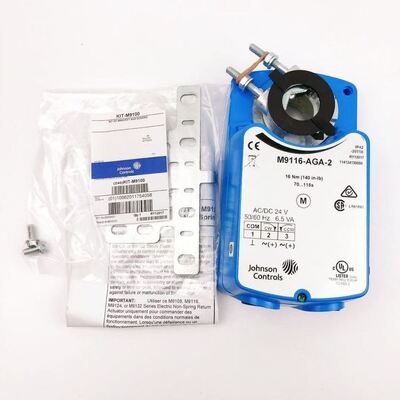

स्प्रिंग रीसेट के साथ स्विच प्रकार के लिए मूल जॉनसन वाल्व एक्ट्यूएटर M9116-GGA-2. सस्ती और स्टॉक में।

तकनीकी विनिर्देश उत्पाद M9108, M9116, M9124, और M9132 श्रृंखला के इलेक्ट्रिक नॉन-सप्रिंग रिटर्न एक्ट्यूएटर बिजली आवश्यकताएं M9108, M9116-AGx: 20 से 30 VAC 50/60 Hz या 24 VDC ± 10% पर; 6.5 वीए आपूर्ति, वर्ग 2 अन्य सभी मॉडलः 20 से 30 वीएसी 50/60 हर्ट्ज या 24 वीडीसी ± 10%; 7.5 वीए आपूर्ति, वर्ग 2 इनपुट सिग्नल एजीएक्सः 24 वीएसी 50/60 हर्ट्ज या 24 वीडीसी जीजीएक्स, एचजीएक्सः 0 (2) से 10 वीडीसी, 0 (4) से 20 वीडीसी,या 0 (4) से 20 mA JGx: पोटेंशियोमीटर मान न्यूनतम 100 ओम से अधिकतम 10,000 ओम है इनपुट सिग्नल समायोजन AGx: फैक्ट्री सेटिंगः टर्मिनल 1 और 2, सीडब्ल्यू रोटेशन टर्मिनल 1 और 3, सीसीडब्ल्यू रोटेशन GGx,HGx (वोल्टेज इनपुट या वर्तमान इनपुट): फैक्टरी सेटिंगः 0 से 10 वीडीसी, 0 से 20 एमए, सिग्नल वृद्धि के साथ सीडब्ल्यू रोटेशन जंपर चयन योग्यः 0 (2) से 10 वीडीसी, 0 (4) से 20 वीडीसी, या 0 (4) से 20 एमए एचजीएक्स समायोज्य शून्यः 0 से 6 वीडीसी, 0 से 12 वीडीसी,या 0 से 12 mA समायोज्य स्पैन: 2 से 10 वीडीसी, 4 से 20 वीडीसी, या 4 से 20 एमए जीजीएक्स, एचजीएक्स, जेजीएक्सः कार्रवाई संकेत वृद्धि के साथ डायरेक्ट (सीडब्ल्यू) या रिवर्स (सीसीडब्ल्यू) का चयन करने योग्य है। इनपुट प्रतिबाधा जीजीएक्स, एचजीएक्सः वोल्टेज इनपुटः 205,0 (2) से 10 वी और 410 के लिए 000 ओम0 (4) से 20 वी के लिए,000 ओम वर्तमान इनपुटः 500 ओम जेजीएक्सः पोटेंशियोमीटर इनपुटः 1.8 मेगाओम प्रतिक्रिया सिग्नल एजीडीः 135 ओम प्रतिक्रिया पोटेंशियोमीटर एजीईः 1,000 ओम प्रतिक्रिया पोटेंशियोमीटर जीजीएक्स, एचजीएक्सः0 से 10 वीडीसी या 90° के लिए 2 से 10 वीडीसी (10 वीडीसी 1 एमए पर) इनपुट सिग्नल स्पैन चयन से मेल खाता है. JGx: 0 से 10 वीडीसी 90° के लिए (10 वीडीसी 1 एमए पर) सहायक स्विच रेटिंग xGC: दो एकल-पोल, डबल-थ्रो (SPDT) स्विच 24 वीएसी 1.5 ए प्रेरक, 3.0 ए प्रतिरोधक पर रेटेड; प्रति स्विच अधिकतम 35.0 वीए,वर्ग 2 मैकेनिकल आउटपुट (चलन टोक़) M9108 सीरीज: एक इकाई के लिए 70 पाउंड (8 एन॰एम॰); टैंडेम उपयोग के लिए नहीं M9116 श्रृंखलाः एक इकाई के लिए 140 पाउंड (16 एन॰एम॰) M9116 (टैंडेम में) दो इकाइयों (GGx, HGx) के लिए 280 पाउंड (32 एन॰एम॰) M9124 श्रृंखलाःएक इकाई के लिए 210 पाउंड (24 एनएम) M9124 (टैंडम में) दो इकाइयों के लिए 420 पाउंड (48 एनएम) (AGx), GGx, HGx) M9132 श्रृंखलाः एक इकाई के लिए 280 lb∙in (32 N∙m), M9132 (टेंडम में) दो इकाइयों के लिए 560 lb∙in (64 N∙m) (AGx,GGx) श्रव्य शोर रेटिंग 45 डीबीए 1 मीटर पर 0 से 90 डिग्री तक 5 डिग्री की वृद्धि में रोटेशन रेंज, यांत्रिक रूप से 93° घूर्णन समय तक सीमित M9108: 50% नामित भार पर 30 सेकंड, 0 से 70 lb∙in (0 से 8 N∙m) के लिए 25 से 50 सेकंड M9116:80 सेकंड 50% नामित भार पर 0 से 140 पाउंड (0 से 16 एनएम) के लिए 70 से 115 सेकंड M9124: 130 सेकंड 50% नामित भार पर 0 से 210 lb∙in (0 से 24 N∙m) के लिए 115 से 175 सेकंड M9132: 0 से 280 lb∙in (0 से 32 N∙m) के लिए 150 सेकंड
