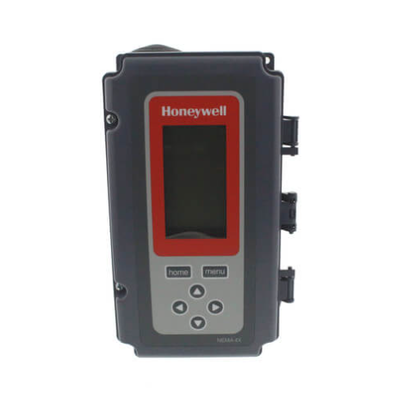

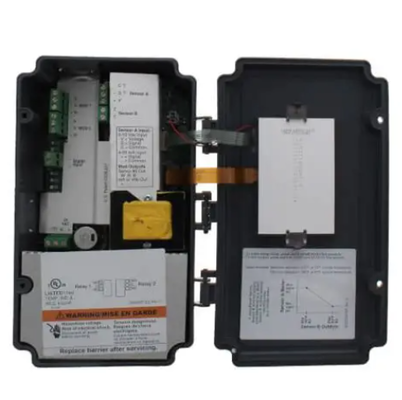

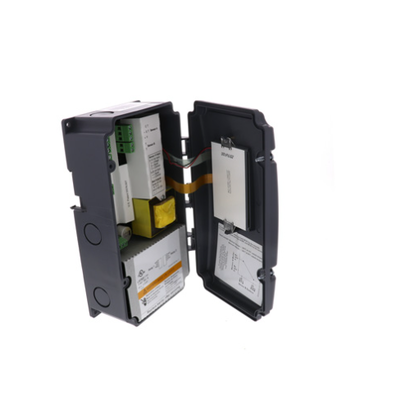

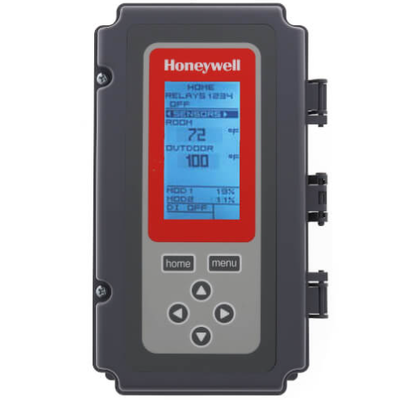

नया ओरिजिनल T775B2016 इलेक्ट्रॉनिक तापमान नियंत्रक 24, 120, या 240 Vac पावर और -40°F से 140°F ऑपरेटिंग तापमान के साथ किसी भी ओरिएंटेशन में फील्ड-माउंटेबल

शक्तिः 24, 120, या 240 वैक; 50/60 हर्ट्ज किसी भी शक्ति स्रोत के लिए एक अलग पृथ्वी जमीन की आवश्यकता होती है। बिजली की खपतः• 60 हर्ट्ज पर अधिकतम 8 वीए • 50 हर्ट्ज पर अधिकतम 10 वीए ऑपरेटिंग और स्टोरेज तापमान परिवेश रेटिंग: • -40°F से 125°F (-40°C से 52°C) @ 50 हर्ट्ज • -40°F से 140°F (-40°C से 60°C) @ 60 हर्ट्ज सापेक्ष आर्द्रताः 5% से 95% गैर-संक्षेपण आयामः पृष्ठ 4 पर चित्र 1 देखें।सभी T775 नियंत्रकों एक पैनल या दीवार के लिए किसी भी अभिविन्यास में क्षेत्र-माउंट करने योग्य हैंडिजिटल इनपुट (डीआई): 18 वीडीसी और 3.5 एमए (बाहरी संपर्क चुनने के लिए) डिजिटल आउटपुट (डीओ) अलार्म (केवल टी 775 पी): • वैकल्पिक करंट (एसी): 30 वैक आरएमएस; 1.5 ए स्थिर 3 ए इनरश पीएफ 0.45 एनसी 20 वैक आरएमएस; NO और NC संपर्कों पर 100 mA न्यूनतम भार • डायरेक्ट करंट (DC): 100 mV DC न्यूनतम भार पर 1 mA नोटः सोने के संपर्क संकेत रिले की आवश्यकता वाले अनुप्रयोगों में,डिजिटल आउटपुट के लिए एक बाहरी संकेत रिले या अतिरिक्त भार प्रतिरोध की आवश्यकता हो सकती हैरिले संपर्क आउटपुट रेटिंग्स (एन.ओ. और एन.सी.): • 1/2 hp; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 hp; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA पायलट ड्यूटी @ 120/240 Vac • 10A @ 24 Vac (प्रतिरोधक) मॉड्यूलिंग आउटपुट: • 0-10 Vdc; कम से कम 2,000 ओम • 2-10 Vdc; कम से कम 2,000 ओम • 4-20 mA; अधिकतम 600 ओम • इलेक्ट्रॉनिक सीरीज 90;टर्मिनलों आर और डब्ल्यू के लिए 340 ओम प्रतिरोध (शामिल) की आवश्यकता होती है • फ्लोटिंग सेंसेटेड तापमान सीमाएं (प्रदर्शन): • न्यूनतम -60°F (-51°C) • अधिकतम 270°F (132°C)
